棕褐色中号硬质防护手提箱结构

　　这类硬质手提箱在野外测控、无人机地面站、精密仪器转运和应急维修场景中承担的是最基础但不可妥协的防护角色。箱体不是单纯的收纳外壳，而是一个需要同时承受堆叠载荷、边角冲击、开盖反复操作和内部设备约束的承载结构。实际使用时，箱内往往布置控制板、电池、线缆、天线、接口面板或小型测试模块，因此模型重点并不在外观装饰，而在于盒体、箱盖、铰链、锁扣、提手边界以及内部填充空间之间的关系是否经得起工程校核。

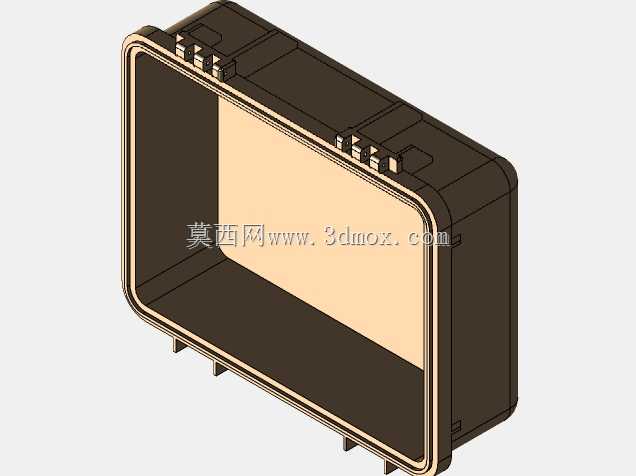

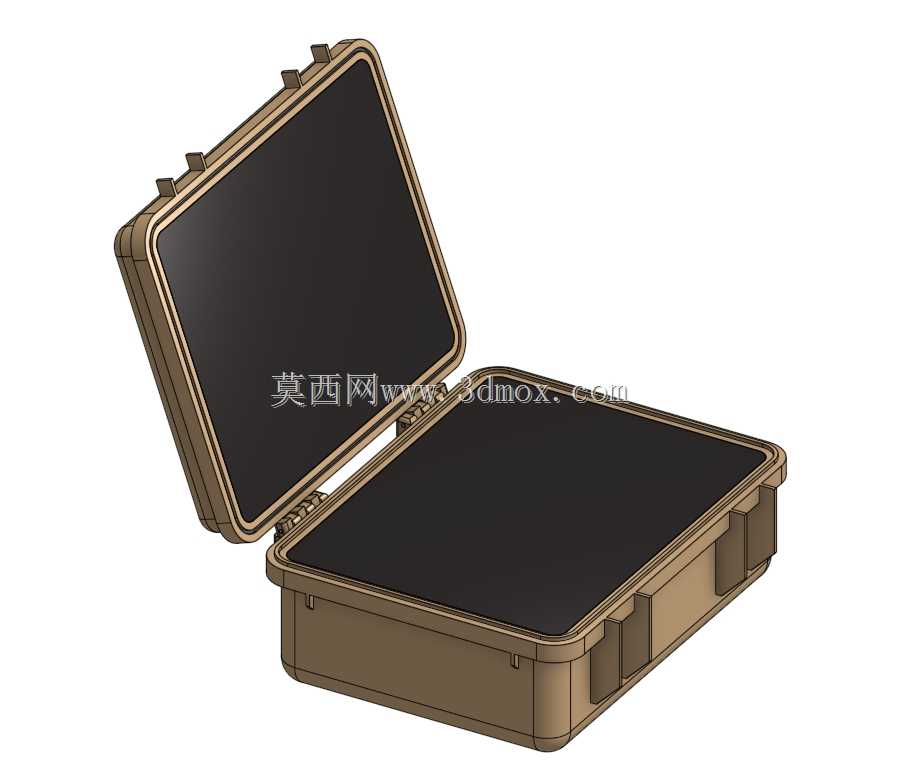

　　从结构思路看，中号箱体采用上下对开形式，箱盖开启后能够形成较大的操作与取放角度，适合在桌面、车辆尾箱或野外临时工位上快速展开。箱体侧壁保留较厚的实体感，边缘通过连续转折和加强轮廓提高抗弯刚度；这类设计在注塑或滚塑防护箱中很常见，目的不是增加重量，而是让外部冲击在边角和棱线处被分散，避免局部凹陷直接传递到内部设备。棕褐色外观适合军用、工业巡检和户外作业环境，表面轻微划痕和泥尘不会像浅色箱体那样明显，也能降低现场使用中的视觉突兀感。

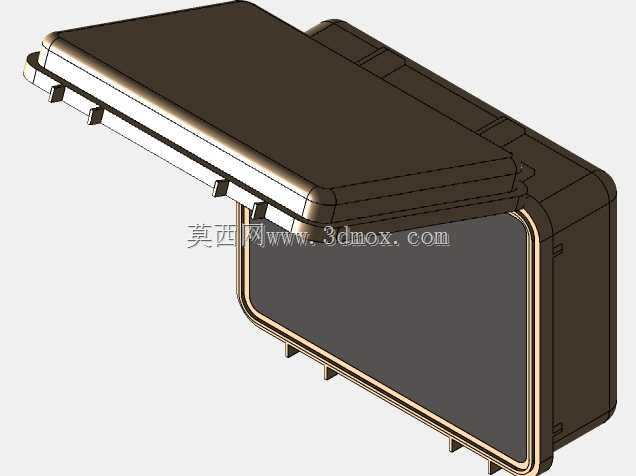

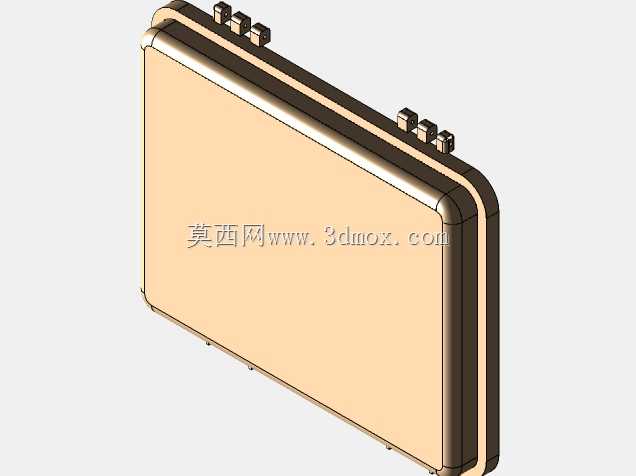

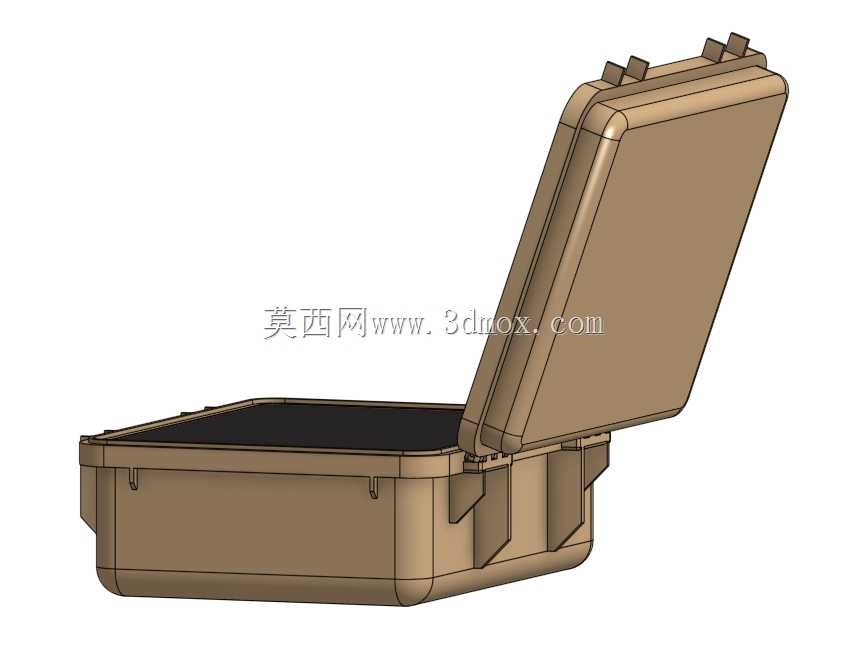

　　箱盖与底座之间的后部铰链是整个产品寿命的关键区域。模型中铰链沿后侧布置，使开合运动围绕一条稳定轴线完成；在真实产品中，该区域需要承受箱盖自重、频繁翻转以及开盖状态下的侧向扭力。若用于地面控制系统，箱盖内侧还可能粘贴说明牌、显示屏缓冲垫或附件袋，因此铰链不能只按空箱重量估算，需要预留附加载荷。前侧和侧部的锁扣位置则决定闭合后的密封压紧力，扣具分布应让箱盖沿密封圈均匀压合，而不是只在单点锁紧后造成周边翘曲。

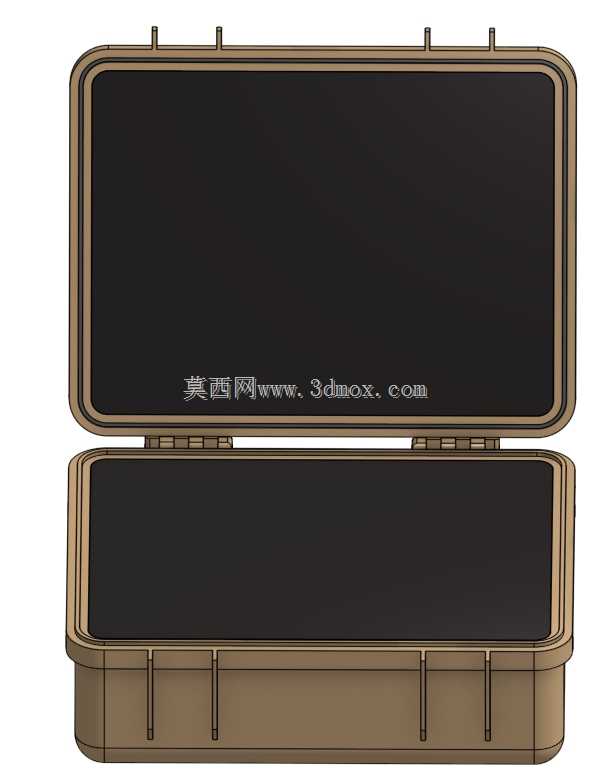

　　内部黑色区域对应防护填充或设备安装面，是选型时最容易被忽略的部分。硬质箱的价值不只在外壳，还在于内部泡沫、隔舱和安装板能否把载荷传递到箱体强结构区。对于无人机控制设备，遥控器、图传模块、电源适配器和备用电池通常需要分区放置；高重量件应尽量靠近箱体底部和提手受力线，避免搬运时重心偏置。泡沫开槽不能只按设备外形照切，还要在接口、旋钮、天线和散热面周围保留避让量，否则箱盖闭合后会出现局部顶压。

　　外形边界方面，中号规格强调便携与容量之间的平衡。底座深度需要容纳一定高度的模块，箱盖深度则用于容纳泡沫凸起、线缆和薄型附件；两者闭合后，内部有效高度并不是简单的外形高度相加，而要扣除壁厚、密封面、泡沫压缩量和加强筋占用。提手区域位于箱体上部受力路径上，搬运时载荷会从手柄传递到侧壁和铰链附近，因此在改装地面控制站时，不宜把过重组件集中在远离提手的一端。箱体外侧的卡扣、脚垫和堆叠边也需要纳入三维布局，尤其是在多箱叠放或车载固定时，这些小结构会直接影响限位和防滑。

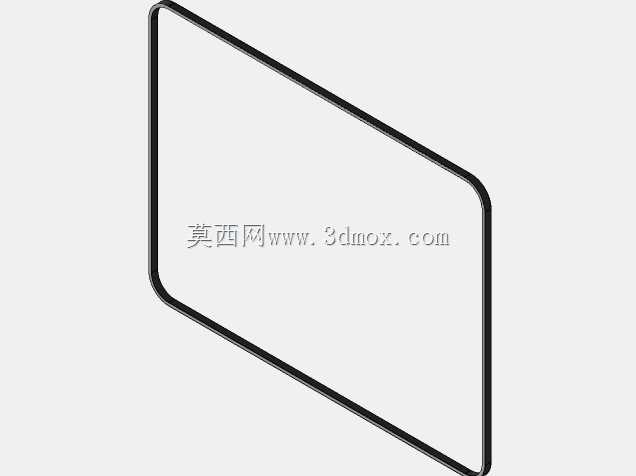

　　建模时应先确定箱体闭合状态的外包络，再反推内部可用空间。底座侧壁、箱盖侧壁和密封配合面需要保持连续，铰链轴线与开合角度要单独检查，防止箱盖在极限开启位置与底座后部发生干涉。锁扣的运动行程也不能只做静态外观，扣合后应能体现箱盖向下压紧的关系；如果后续要做工程出图，还需要把密封圈槽、泡沫厚度、铭牌区域、通风或接口改装位置作为独立结构面保留。

　　在应用层面，这种箱体既可作为普通工具和备件的防护运输箱，也可作为无人机地面控制站的承载平台。前者关注工具格、小件分隔和快速取放，后者则更关注设备固定、人机操作、线缆穿出和散热边界。若在箱内集成控制模块，底部安装板不能悬空固定在泡沫上，而应通过衬板、螺柱或减震座把载荷传到箱体底部强结构区；需要外接电源或天线时，穿线位置应避开密封圈主压紧区，并考虑防水接头的安装间距。

　　整体来看，该结构的核心是把便携搬运、冲击防护、密封闭合和内部设备集成放到同一个箱体边界内考虑。对三维设计人员来说，外观造型只是入口，真正影响使用的是开合运动、锁扣压紧、内部有效空间、重量分布以及与车载、堆叠、桌面展开相关的安装边界。把这些关系建清楚，后续无论是按防护箱选型、泡沫内衬加工，还是改装成地面控制设备，都能减少反复试装和现场干涉。
