红色翘板电源切换控制开关结构

　　这类红色翘板式开关常见于小型机电设备、电源控制盒、仪器仪表面板、家电控制区以及机床辅助操作位，主要承担电源通断或两路状态切换的功能。模型从装配关系入手，将外露操作翘板、黑色安装基座、下部插片端子和内部限位结构分别表达，便于在整机布局阶段判断面板开孔、操作高度和接线空间。

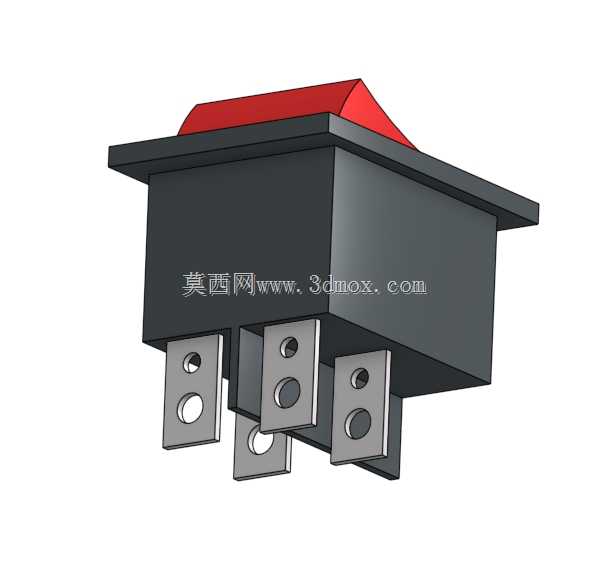

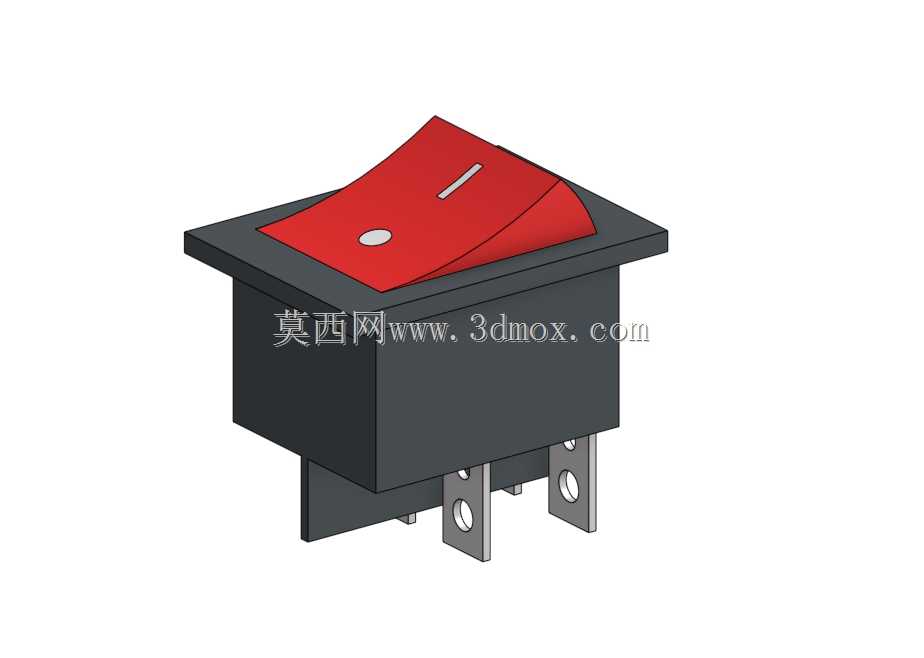

　　外观上，红色翘板位于黑色方形基座上方，翘板表面带有指示标识，操作人员可通过按压两端完成状态切换。红色按键与黑色底座形成明显色彩区分，在设备面板上能够快速识别电源位置，也有利于现场点检和异常断电操作。翘板边缘与基座之间保留摆动间隙，建模时需要兼顾运动包络和外观缝隙，避免实际装配后出现卡滞。

　　安装边界方面，开关主体采用面板嵌入式结构，上部方形法兰压在面板外侧，下部壳体穿过开孔进入设备内部。布局时不能只看顶面轮廓，还需预留下方插片端子的高度、接线端子插拔距离以及导线弯曲半径。若面板后方空间狭窄，应同步检查线束走向，防止端子与钣金边缘、线槽或其他元件发生干涉。对于需要频繁操作的工位，开关周围还应留出手指按压空间，避免与相邻按钮、指示灯或防护罩过近。

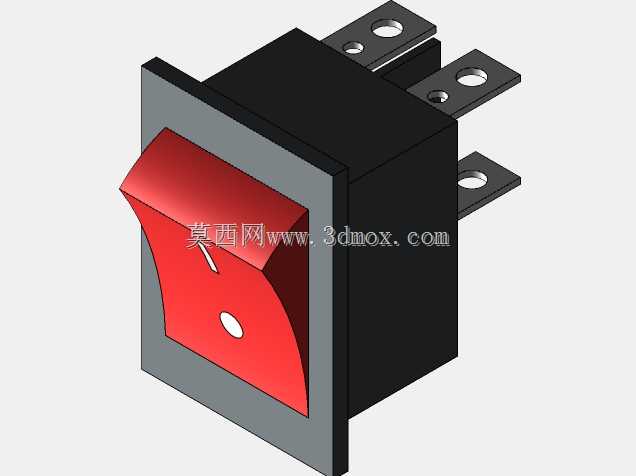

　　从功能结构看，下部金属插片用于接入电路，插片的位置、宽度和间距直接影响接线端子选型。模型中端子从基座底部伸出，并带有安装孔特征，能够反映常见快插端子的连接方式。设计人员在进行电气柜或小设备布线时，可依据该结构核对载流能力、连接器规格和走线距离；在结构评审时，则可把开关作为面板开孔、密封垫圈、固定厚度和内部维护空间的校核参照。

　　建模思路强调实测尺寸与装配逻辑的结合。基座外形、翘板旋转范围、端子伸出长度和面板贴合面均按实物比例建立，既适合用于设备外观展示，也可用于干涉检查和操作可达性分析。将该开关放入整机三维环境后，可以直观看到按键高出面板的程度、下部壳体占用的深度以及接线端子与内部支架的关系。

　　在实际应用中，这类开关虽然属于小型五金件，却会影响面板加工、电气装配和后期维护。开孔过大容易导致固定松动，开孔过小则无法装入；后部深度不足会压迫导线，端子方向不合理又会增加接线难度。因此，在设计阶段把开关外形、安装孔位、操作方向和端子空间完整纳入数字样机，能够减少钣金返工、线束返工和装配干涉等问题。
