丰田海拉克斯前轮盘式制动卡钳结构

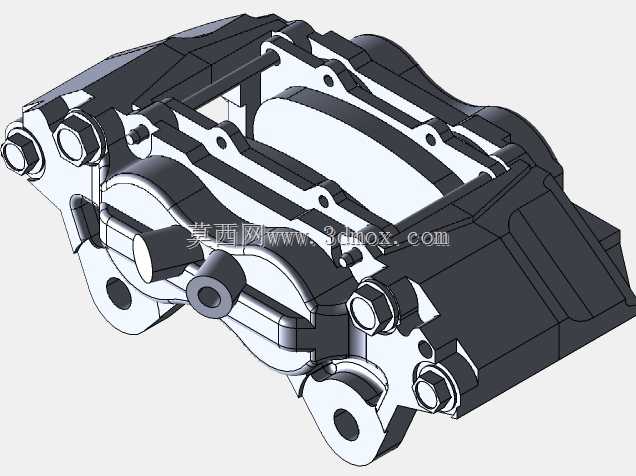

　　这套三维结构还原的是皮卡车型前轮所用的浮动式盘式制动卡钳总成，面向整车底盘制动系统匹配、售后改装件开发以及制动部件结构教学场景。在整车制动链路里，卡钳是把制动主缸输出的液压压力转化为夹紧摩擦力的执行终端：驾驶员踩下制动踏板后，高压制动液经由制动管路进入卡钳缸体，推动内部活塞轴向移动，带动内外两侧摩擦片从两侧夹紧随车轮同步旋转的制动盘，通过接触面的滑动摩擦把车辆动能转化为热能耗散，最终实现车轮减速乃至驻车锁止。

　　从结构布局来看，该卡钳采用对置多活塞的钳体设计思路，区别于普通单活塞浮动卡钳，多活塞排布可以让摩擦片沿制动盘径向的压力分布更均匀，避免摩擦片局部偏磨、制动热衰退过程中制动力矩波动过大的问题。钳体本体采用铸铝材质成型，在保证缸孔承压强度、安装支架刚性的前提下尽可能降低簧下质量——前轮作为转向轮，卡钳重量直接关联悬架响应速度与转向手感，轻量化钳体对整车操控性的提升在皮卡这类重载车型上收益尤为明显。

　　建模过程中首先完成了钳体核心腔体的搭建：缸孔内壁与活塞的配合间隙严格按照液压制动件的公差要求设定，活塞端面与摩擦片背板的接触平面保证足够的平行度，防止制动时摩擦片出现偏摆拖磨。钳体外侧预留的多个螺栓孔分别对应两类安装边界：其一为卡钳与转向节支架连接的主安装孔，孔位间距、螺栓公称直径完全匹配海拉克斯前桥转向节的原有安装点位，替换安装时无需对转向节、轮毂轴承做任何二次加工；其二为制动软管接头、放气螺钉的装配孔，放气螺钉布置在钳体缸腔的最高位置，保证维保排空气时可以彻底把缸内残留气体排出，避免气阻导致制动踏板发软。

　　摩擦片的安装导向槽集成在钳体内侧的凸台结构上，摩擦片背板与导向槽之间预留有微小滑动间隙，制动解除时活塞依靠密封圈的弹性回位带动摩擦片脱离制动盘表面，正常行驶状态下摩擦片与盘体之间保持0.1毫米左右的设计间隙，既不会产生拖滞磨耗，又能保证踩下制动时活塞的空行程足够短，制动响应灵敏。钳体外侧延伸出的散热筋结构并非装饰特征，连续制动工况下制动盘温度可以攀升至数百摄氏度，铸铝钳体上的加强筋同时充当散热肋片，增大与空气的对流换热面积，把缸内制动液的热量快速导出，避免制动液温度超过沸点产生气阻。

　　从安装边界校核的角度，三维装配阶段需要重点核对卡钳与周边部件的运动间隙：一是卡钳内侧轮廓与轮毂轴承、防尘罩的静态间隙，车辆满载颠簸、悬架上下跳动过程中不能出现运动干涉；二是卡钳外侧与轮辋内圈的间隙，适配原厂16寸轮辋时卡钳最外端与轮辐内壁保留足够安全距离，即便更换部分改装款轮辋也不会出现卡钳蹭轮圈的故障。钳体上的两个定位销孔保证卡钳在支架上可以沿制动盘轴向小幅浮动，制动过程中两侧摩擦片能够同步贴合盘体，不会出现单侧片先接触、制动力跑偏的问题。

　　在实际车型适配中，这类前制动卡钳需要承担整车七成以上的制动力分配，重载下坡、频繁点刹的工况下对卡钳的热容量、刚性要求远高于乘用车常规配置，模型中钳体的壁厚、活塞直径参数都对应皮卡前轴的轴荷设计，能够在满载拖拽后挂设备的工况下仍提供稳定的夹紧力矩。结构建模时把所有装配关系——活塞、密封圈、摩擦片、放气螺钉、安装螺栓都做了独立零件拆分，既可以用于制动系统的运动仿真分析，也能直接作为售后替换件测绘、改装多活塞卡钳对标参考的结构底模，清晰呈现了量产车用盘式制动卡钳从液压输入到摩擦夹紧的完整结构逻辑。
