汽车盘式前制动卡钳结构设计

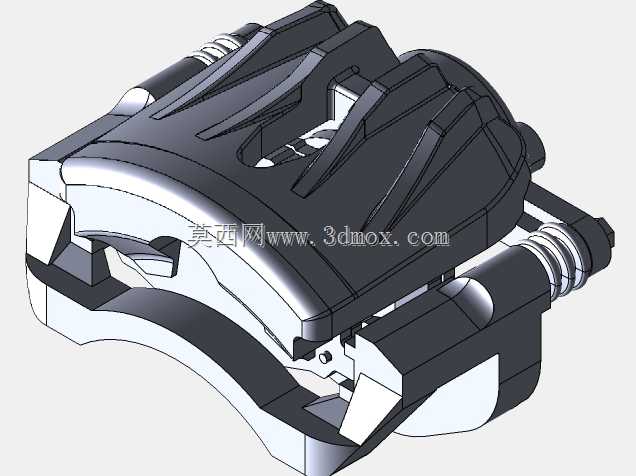

　　在乘用车与轻型商用车的行车制动系统中，盘式制动卡钳是承担制动力输出、将液压推力转化为制动钳夹紧力的核心执行部件，直接决定车辆制动响应速度、制动稳定性与连续制动工况下的热衰退表现。这款前制动卡钳采用浮动钳体结构设计，区别于传统固定对置活塞卡钳，浮动式结构仅在制动盘单侧设置活塞，依靠钳体自身沿导向销的轴向滑动实现两侧摩擦片同步贴合制动盘，在保证制动效能的前提下大幅缩减了卡钳整体重量与径向占用空间，适配多数前置前驱车型的前桥安装空间限制。

　　从实际装车应用场景来看，这类卡钳主要匹配15-17寸轮毂的乘用车型，安装时需卡接在转向节的预装支耳上，导向销轴线与制动盘端面保持严格平行，平行度公差需控制在0.05mm以内，避免制动过程中出现钳体卡滞、摩擦片偏磨的问题。卡钳本体采用球墨铸铁一体铸造成型，钳体桥部做了多道加强筋结构设计，在制动峰值压力达到12MPa时，桥部最大变形量可控制在0.15mm以内，既保证夹紧刚度，又避免过度增重。活塞采用单大直径活塞设计，活塞端面与摩擦片背板接触区域做了微弧倒角处理，可抵消制动盘高速旋转带来的轻微端面跳动，减少制动踏板的抖动反馈。

　　设计过程中首先需要明确安装边界：卡钳内轮廓与制动盘外圆的最小间隙需保留3mm以上，避免车辆行驶过程中碎石卡滞造成卡钳与制动盘刮擦；钳体外侧与轮毂辐条内侧的间隙需大于8mm，满足轮毂拆装、轮胎跳动的空间需求；摩擦片磨损极限位置时，活塞伸出量不超过活塞总行程的三分之二，防止活塞脱出造成制动失效。油路接口采用标准M10×1制动管螺纹，接口位置设置在钳体上方靠近转向节内侧的区域，避免行驶过程中路面飞石撞击油管接头，同时预留足够的油管弯曲半径，防止转向过程中油管弯折堵塞。

　　摩擦片的安装导轨做了镀锌防锈处理，导轨与摩擦片背板之间预留0.1-0.2mm的滑动间隙，表面涂抹高温润滑脂，保证制动释放时摩擦片能快速回位，减少拖滞力矩。卡钳的排气螺钉设置在钳体腔体最高位置，排气口朝向斜上方，方便维保过程中排出制动管路内的空气，避免气阻造成制动踏板发软。活塞密封圈采用异形截面橡胶圈，依靠密封圈的弹性变形实现活塞自动回位，回位量控制在0.1-0.15mm之间，既保证制动解除后摩擦片与制动盘之间保持合理间隙，减少行驶阻力，又能避免间隙过大造成制动踏板空行程过长。

　　在连续制动工况下，卡钳本体的散热结构设计尤为关键，这款卡钳在钳体外侧设置了多道轴向散热槽，车辆行驶时迎面气流可顺着散热槽快速带走钳体热量，降低制动液升温速度，避免连续下坡制动时出现制动液沸腾导致的制动失效问题。导向销采用橡胶防尘套密封，防尘套与钳体、销钉的配合处做了多道密封唇结构，可阻挡泥水、灰尘进入导向销滑动面，保证卡钳在全生命周期内的滑动顺畅，减少保养维护频次。

　　从结构建模的角度来看，这类卡钳的建模需要重点关注几个配合面的精度：活塞与钳体缸孔的配合采用H7/f7间隙配合，缸孔表面粗糙度需达到Ra0.8，保证活塞滑动顺畅同时减少制动液渗漏；导向销与销孔的配合采用H8/g7间隙配合，表面做镀硬铬处理，提升耐磨性能；摩擦片背板与卡钳导轨的配合面平面度需控制在0.1mm以内，避免摩擦片安装后出现倾斜，造成局部接触压力过大导致的摩擦片异常磨损。

　　实际装车匹配时，还需要根据车型前桥轴荷、轮胎滚动半径、最高车速等参数核算卡钳的制动力矩输出，这款卡钳的活塞直径、摩擦片有效摩擦半径、摩擦片摩擦系数匹配后，可满足整备质量1.8吨以内车型的前桥制动力需求，制动效能因数稳定在0.7-0.8之间，在不同温度、不同车速下的制动力输出波动控制在10%以内，满足乘用车制动法规的相关要求。
