多旋翼航拍无人机外转子无刷动力电机

　　这款动力单元面向多旋翼航拍、小型测绘无人机以及轻量化垂直起降飞行器的动力总成配套场景，属于典型的外转子式无刷驱动部件，在整套飞行平台中承担将电调输出的三相交变电流转化为旋翼旋转扭矩的核心作用，直接决定飞行器的悬停稳定性、载荷承载能力与续航表现。

　　从实际装机使用的角度来看，这类电机通常布置在无人机机臂的末端安装位，输出轴朝上搭配螺旋桨使用，部分折叠式行业无人机也会采用倒装布局适配桨叶保护罩结构。外转子结构的设计取舍非常明确：相比同重量等级的内转子电机，外转子的旋转壳体本身充当飞轮，转动惯量更大，低速运转时的扭矩输出更平顺，配合多旋翼飞控的高频转速调节，能够在阵风扰动、飞行姿态快速修正的工况下保持桨叶转速波动极小，避免出现悬停掉高、画面果冻抖动这类航拍作业中常见的问题。

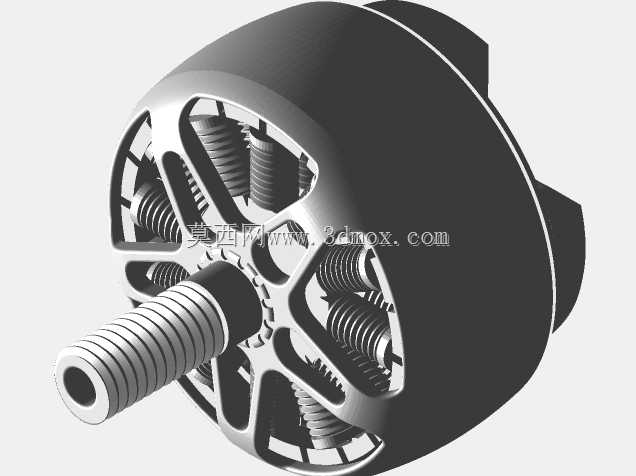

　　结构设计上，剖切展示的内部布局完全贴合量产无刷电机的工程逻辑：中心固定轴集成了定子绕组的安装基座，硅钢片叠压而成的定子铁芯沿圆周均匀排布多组漆包线绕制的磁极，绕组端部做了规整的绝缘固定，避免飞行器高频振动导致漆包线磨损短路；外侧旋转的转子壳体内壁贴装径向充磁的永磁体，转子端盖做了大面积的镂空辐条结构，这部分设计并非单纯的减重考量——无人机在执行大载荷飞行任务时，电机持续处于高油门工况，绕组发热量很大，辐条镂空的路径刚好和桨叶旋转产生的下行冷却气流方向重合，气流可以直接穿过转子端盖的空隙扫过定子绕组表面，带走线圈的焦耳热，相比封闭端盖的同规格电机，持续满负载运行的绕组温升能够降低二十摄氏度以上，大幅降低高温退磁、绕组绝缘老化的失效概率。

　　输出轴段采用了带外螺纹的中空阶梯轴设计，这是行业级无人机动力电机的典型安装接口：中空通道可以在部分折叠动力机型中穿过桨叶锁紧信号线，或者在水冷改装场景下穿设冷却管路；轴端的外螺纹用于搭配螺旋桨锁紧螺母，轴肩的定位端面加工有极高的同轴度公差，安装桨叶时桨座端面与电机轴的垂直度误差控制在0.02毫米以内，避免桨叶旋转时产生不平衡离心力引发整机共振。电机的底部安装法兰预留了标准化的螺孔阵列，孔位间距适配主流航拍无人机的碳纤机臂安装座，安装边界上，电机本体的最大外径处于常见的三寸到七寸桨适配动力区间，轴向总长度从安装法兰端面到输出轴顶端的尺寸经过紧凑化优化，不会在机臂折叠时和机身起落架产生空间干涉。

　　从选型匹配的工程角度，这类电机的定子铁芯尺寸、绕组匝数搭配对应KV值参数，适配不同的桨叶规格与电池电压：搭载在轻量化航拍机上时搭配低速大桨，侧重长续航与低振动；搭载在行业作业无人机上时搭配高张力桨叶，侧重大拉力输出以挂载云台、测绘相机或者作业载荷。整个转子壳体做了薄壁轻量化加工，在保证结构刚性、抵抗桨叶失衡带来的离心载荷的前提下尽可能降低旋转部分的重量，减小转动惯量带来的转速响应延迟，让飞控的油门调整指令可以更快转化为桨叶拉力变化，提升整机的姿态响应灵敏度。定子与转子之间的气隙经过严格的尺寸管控，既保证磁路的磁通密度最大化，提升电机的能量转换效率，也避免飞行器起降过程中受到冲击时转子与定子发生扫膛摩擦。整机的所有外露金属件都做了阳极氧化防护处理，能够适应户外作业时的潮湿、多尘环境，延长动力系统的服役周期。
