这套盘式双定子电机结构在三维建模时,首先要把轴向磁通电机特有的扁平大直径布局逻辑理清楚——和常规径向磁通电机沿圆柱周向布置气隙不同,该结构将两组定子分别布置在转子盘的两侧,磁通沿电机轴向穿过转子盘形成闭合回路,这种架构天生具备轴向尺寸紧凑、转矩密度高的优势,在轮毂直驱、风电变桨、低速大转矩工业传动场景里应用非常广泛。

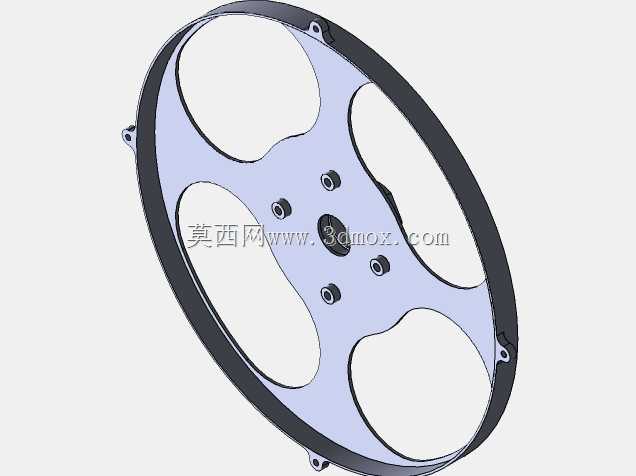

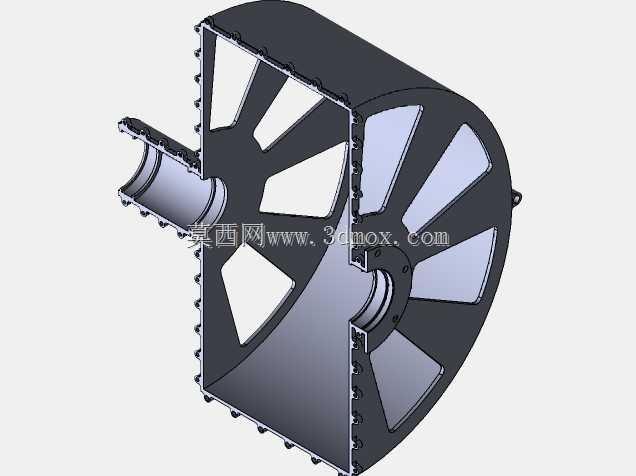

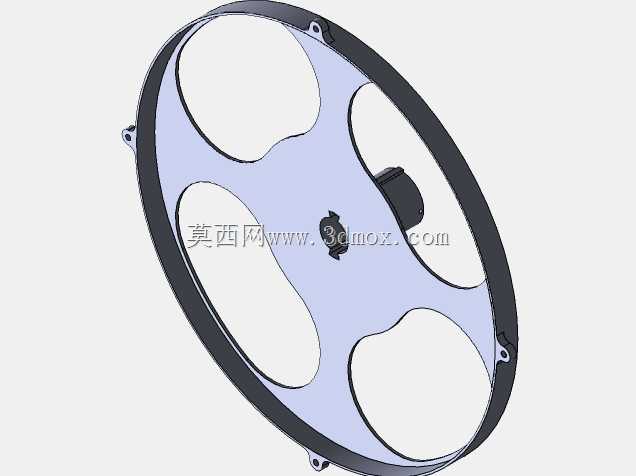

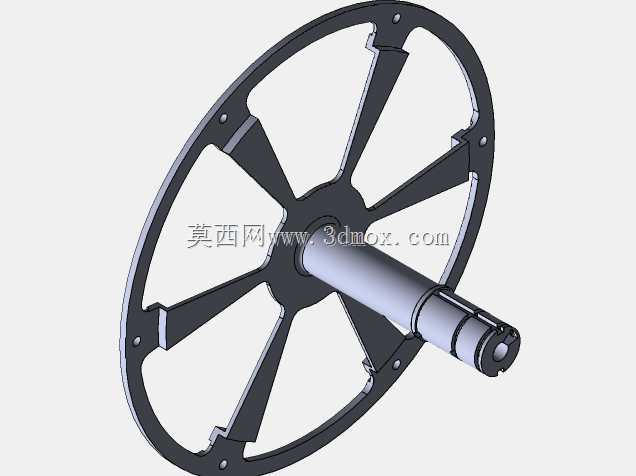

从实际设备用途来看,双定子布局相当于在同一个转子盘上叠加了两套独立的电磁作用回路,两侧定子可以分别通入励磁电流,既可以并联输出共同承担负载转矩,也可以在其中一套绕组故障时由另一套降额运行,冗余度远高于单定子电机,在对运行可靠性要求极高的航空辅助驱动、船舶推进、矿山输送设备里,这种容错设计能大幅降低停机风险。建模过程中最先确定的是转子盘的外形边界:整体为大直径薄盘结构,盘体沿圆周均匀开设有多组扇形镂空窗口,这些窗口并非单纯减重,一方面要给两侧定子的绕组端部留出避让空间,避免转子旋转时和定子发生刮擦,另一方面镂空后形成的辐条式筋板要承担转子旋转时的离心载荷,筋板的厚度、圆角过渡都要经过强度校核,防止高速旋转时盘体出现径向变形。

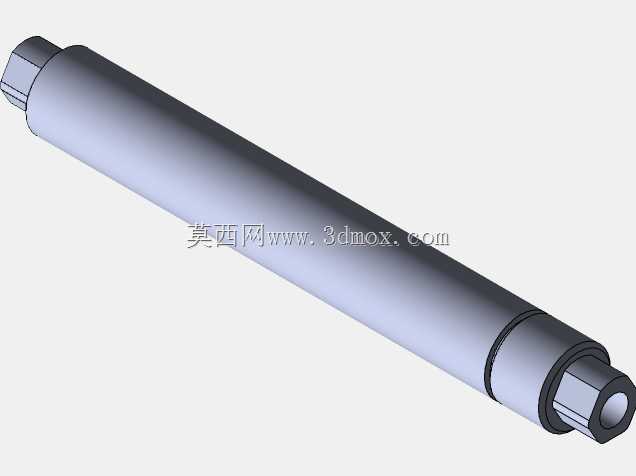

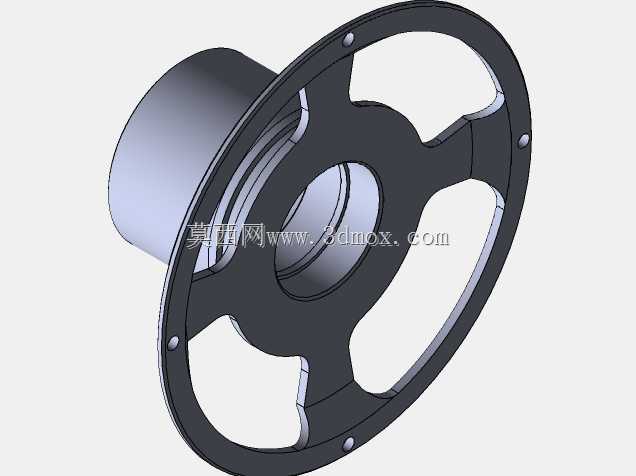

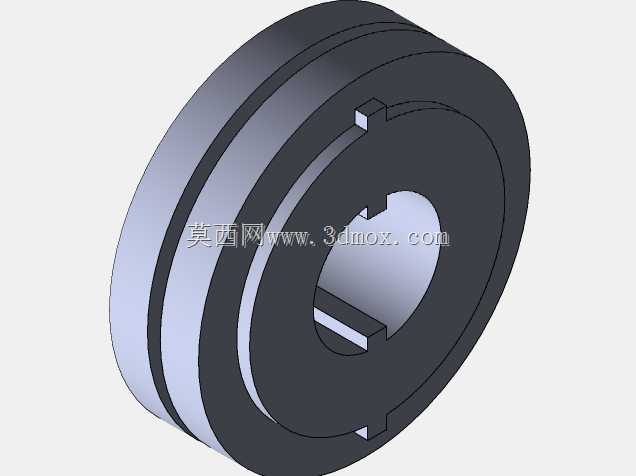

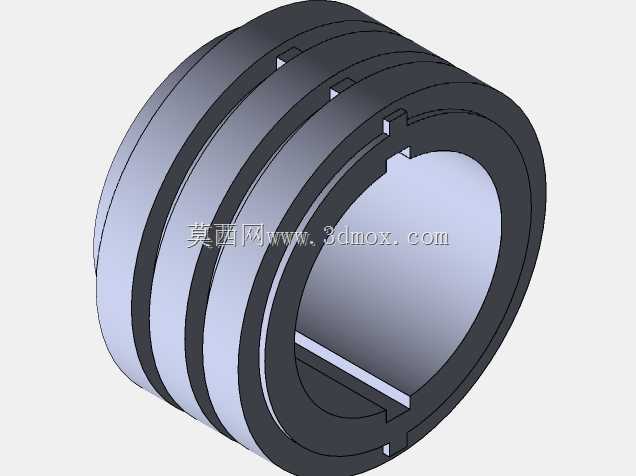

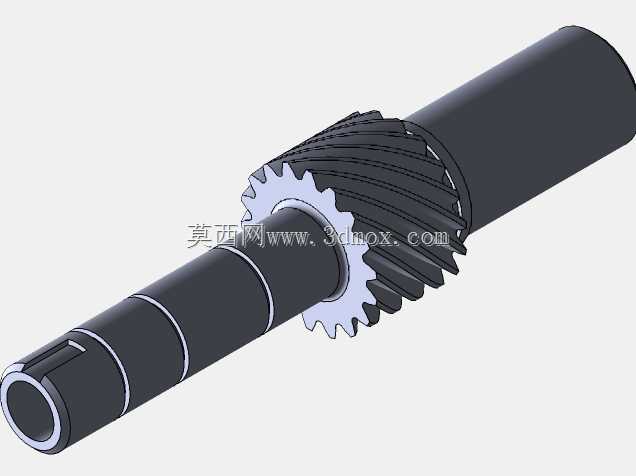

转子盘中心位置是动力输出的轴系安装段,这里采用了分段式轴套配合结构,中间的叠压段是转子永磁体或者导磁轭的安装位,两侧的轴颈分别对应两端的轴承支撑位,建模时要严格保证轴段的同轴度公差,轴伸端预留的键槽或者法兰连接孔要和下游负载的安装接口匹配,轴系的轴向定位台阶尺寸要和端盖、轴承的厚度对应,避免装配时出现轴向窜动。

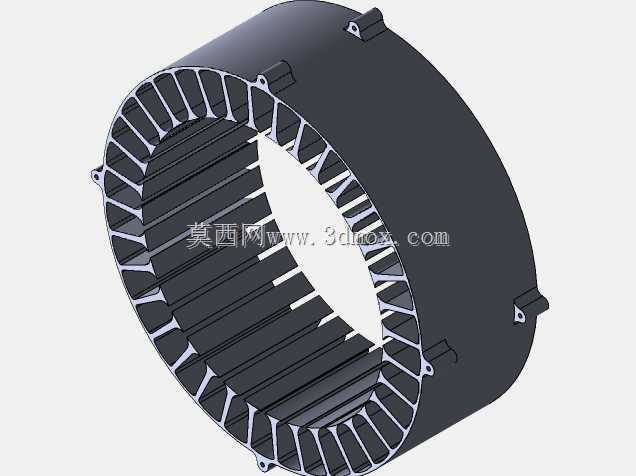

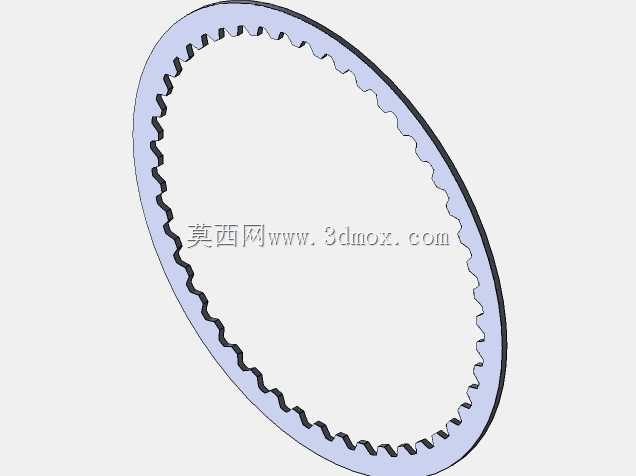

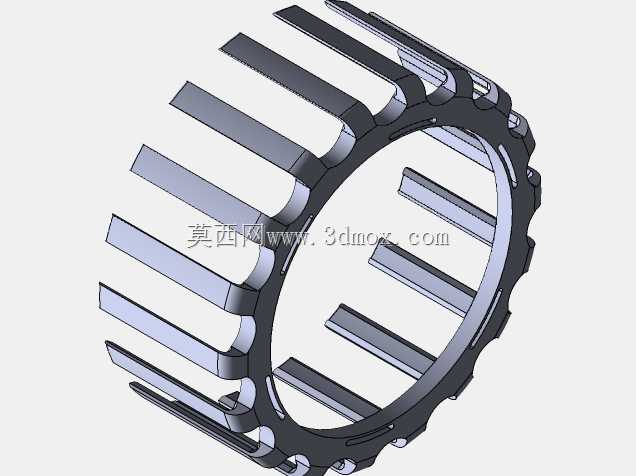

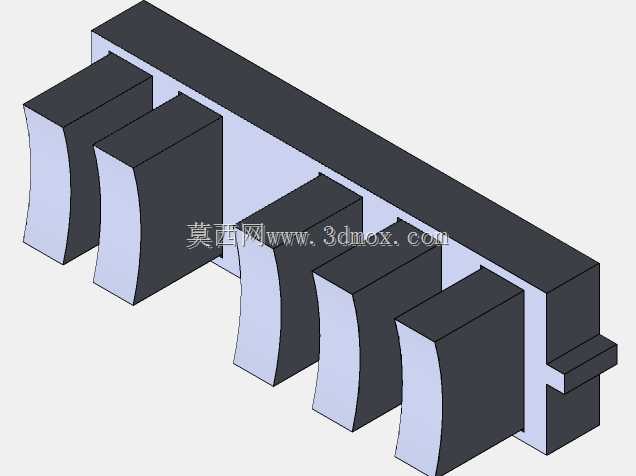

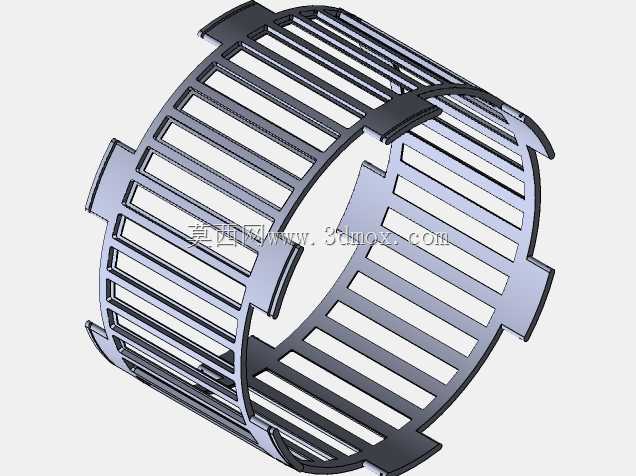

两侧的定子组件分别固定在电机的前后机壳内侧,定子铁芯沿圆周排布,绕组端部朝向转子盘的镂空区域,设计时要精准控制定子端面和转子盘两侧面之间的气隙长度,轴向磁通电机的气隙通常比径向电机更小,气隙不均匀会直接导致单边磁拉力,引发振动和噪声,所以在三维装配里要反复核对定子安装面的平面度、转子盘的端面跳动公差,机壳上预留的定子定位销孔位置要和定子铁芯的安装孔完全对应,保证装配后两侧气隙均匀一致。

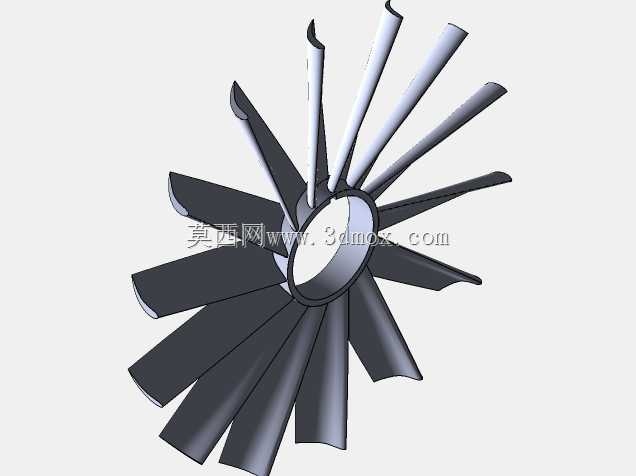

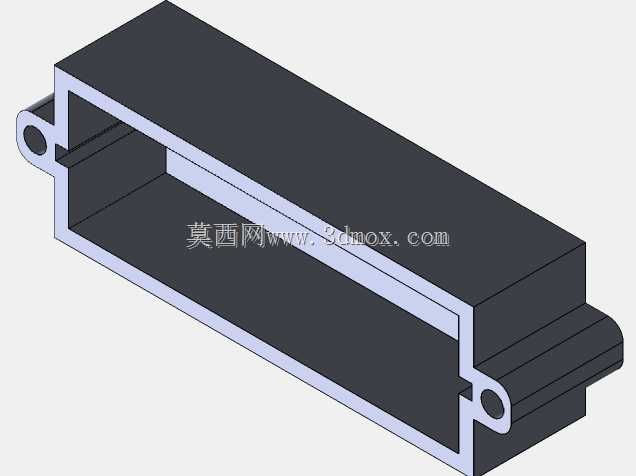

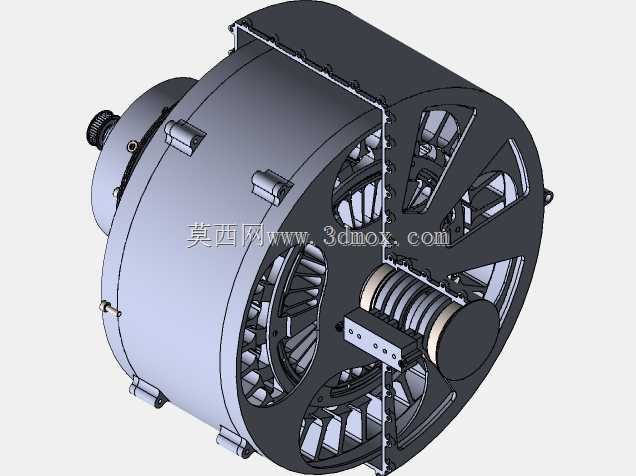

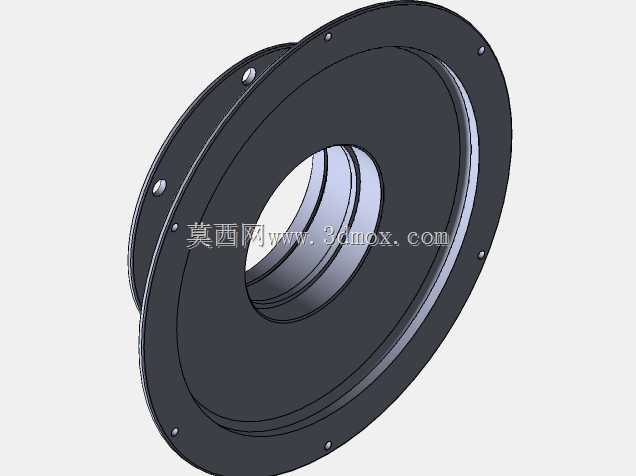

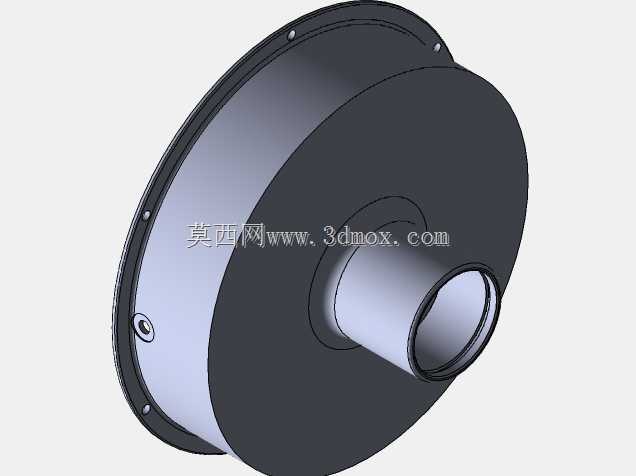

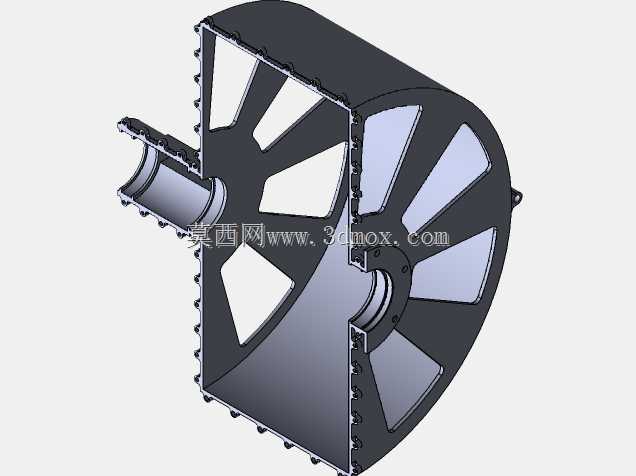

机壳部分采用圆筒加两端端盖的封装形式,圆筒外壁沿圆周布置了多组吊装耳座和接线盒安装凸台,这些凸台的位置要兼顾现场安装的操作空间,吊装耳座的承载能力要匹配电机整机重量,接线盒的朝向可以根据现场布线需求调整,端盖上预留的通风孔或者冷却水道接口要和电机的散热方案匹配——如果是自然冷却,端盖的镂空通风道要对齐转子旋转时形成的风路,让气流可以直接扫过定子绕组端部带走热量;如果是水冷结构,机壳内壁的流道要环绕定子外圈,保证散热均匀。
从安装边界来看,整机的最大外轮廓是圆筒部分的外径,轴向总长度由两侧端盖的外端面决定,底部的安装脚座尺寸要和设备底座的安装孔位对应,地脚螺栓的分布跨距要保证电机运行时的稳定性,轴伸端的配合尺寸、法兰止口的公差都要和被驱动设备的输入接口完全适配,现场安装时不需要额外改动连接结构。转子和定子的相对旋转运动在模型里可以通过运动仿真验证:转子盘绕中心轴线转动时,所有镂空结构、绕组端部、机壳内壁之间都要保留足够的安全间隙,不存在运动干涉,两侧定子和转子之间的气隙在全周范围内保持一致,既保证电磁转换效率,也避免运行过程中出现扫膛故障。
整个结构的设计思路始终围绕低速大转矩、高可靠性的需求展开,双定子的布局在不明显增加电机轴向长度的前提下大幅提升了输出转矩,盘式转子的转动惯量相比同功率常规电机更小,动态响应速度更快,非常适合需要频繁启停、正反转切换的传动工况,三维建模过程中把所有装配关系、配合公差、运动间隙都完整还原,能直接为后续的工程出图、工艺加工、装配校验提供准确的结构依据。
