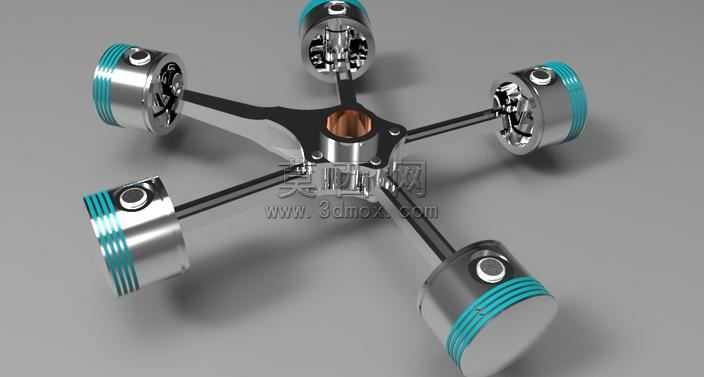

星型排布活塞连杆式径向液压马达结构

本径向马达三维模型采用参数化建模方式完成整体装配设计，以中心曲轴输出端为装配基准，沿周向均匀排布六组活塞连杆组件，形成对称的星型径向布局，整体结构受力均衡，可有效降低运转过程中的偏载磨损问题。建模过程中对各部件的配合公差进行了严谨设定，活塞与缸体的配合面预留了合理的密封件安装间隙，连杆两端的铰接结构分别与活塞销、曲轴偏心轴颈做同轴度约束，确保装配完成后曲轴转动时各活塞可沿缸体轴线做平稳的往复直线运动，完整还原径向液压马达将液压能转换为旋转机械能的运动逻辑。模型对各部件的细节特征做了精细化还原，活塞环槽、连杆油道、曲轴平衡块、缸体安装定位孔等结构均按照实际加工工艺要求做了特征建模，未做过度简化处理，可直接用于结构原理演示、装配工艺模拟以及后续的工程图导出工作。渲染阶段采用金属质感材质体系，活塞主体赋予抛光铝合金材质，表面添加细微的切削纹理提升真实感，活塞环采用亮蓝色硬质阳极氧化材质区分功能部件，连杆与曲轴采用调质钢材材质，表面做哑光金属处理并添加轻微的使用磨损痕迹，缸体部分采用深灰色铸铁材质，背景选用中性灰色哑光地面，通过三点布光方案突出各部件的结构轮廓与装配关系，阴影做柔化处理避免遮挡关键结构细节。设计过程中优先考虑结构的对称性与可装配性，周向排布的活塞组件采用完全一致的建模参数，可通过阵列特征快速生成，既降低了建模的重复工作量，也保证了各缸工作容积的一致性，为后续的排量计算、动力输出模拟提供了准确的模型基础，同时对铰接部位的运动干涉做了提前校验，确保全行程范围内各部件无碰撞、无卡滞，完整呈现径向马达紧凑、高扭矩输出的结构特点。
