棉花机械用带轴组合式传动齿轮结构

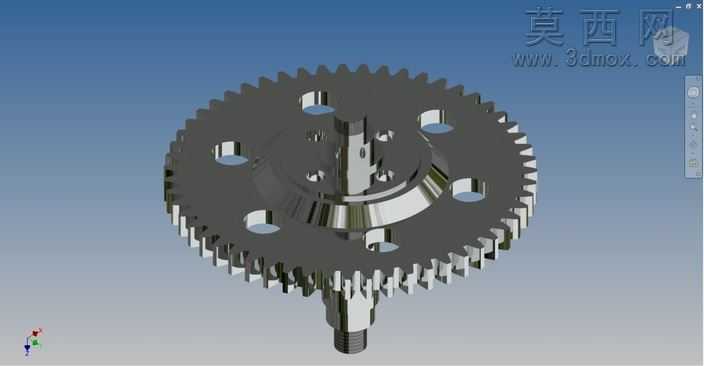

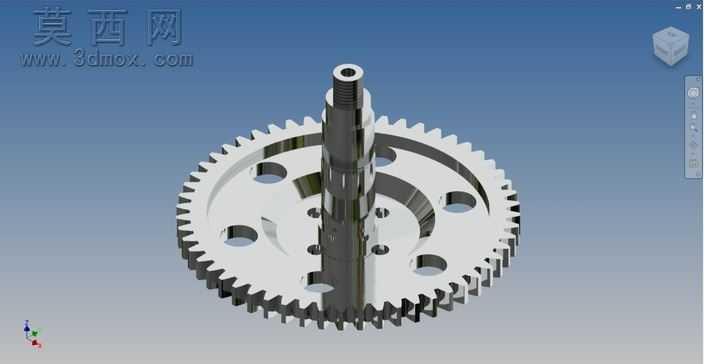

本模型为棉花机械配套的带轴组合式传动齿轮，采用三维参数化建模方式完成整体结构搭建，建模过程中先以齿轮轴线为基准建立全局坐标系，首先完成中心传动轴的特征构建：轴段根据装配需求设计了不同直径的阶梯结构，下端加工有外螺纹用于锁紧固定，中间轴段设置有定位轴肩用于齿轮本体的轴向限位，轴与齿轮配合的部位设计了对应的止口结构保证同轴度精度。齿轮本体部分采用渐开线圆柱齿轮的参数化生成逻辑，根据传动比要求计算得出准确的齿数、模数、压力角参数，齿廓曲线通过渐开线方程精准生成，保证齿形的啮合精度；齿轮轮体采用轻量化设计，在辐板位置均匀开设多个圆形减重孔，在保证轮体结构强度的前提下有效降低零件整体重量，减少传动过程中的转动惯量，提升传动响应速度。齿轮与轴的连接部位设计有一体式的轮毂结构，轮毂端面设置有定位凹槽，用于和相邻传动件完成周向定位，避免传动过程中出现相对窜动。模型渲染阶段采用金属材质赋予整体结构，齿面部分设置为高亮金属质感模拟机加工后的表面状态，轮体辐板和轴段部分设置为略带哑光的金属质感，区分不同加工面的视觉效果；场景采用渐变蓝灰色背景，搭配三点布光方案突出齿轮的齿形轮廓、阶梯轴的结构层次以及减重孔的通透感，清晰展现各部分的装配关系。设计过程中充分考虑棉花机械的工作工况，针对棉纤维加工环境中可能存在的纤维缠绕问题，对轴与齿轮衔接的过渡部位做了圆角顺滑处理，避免出现尖锐棱角挂住棉纤维影响设备运行；同时对齿根部位做了圆角强化处理，提升轮齿的抗弯强度，适配棉花加工设备长时间连续运转的传动需求，整体结构完全符合实际加工装配的工艺要求，可直接用于后续的工程图导出、装配干涉检查以及运动仿真验证。
