三叶罗茨式流体抽吸泵结构设计

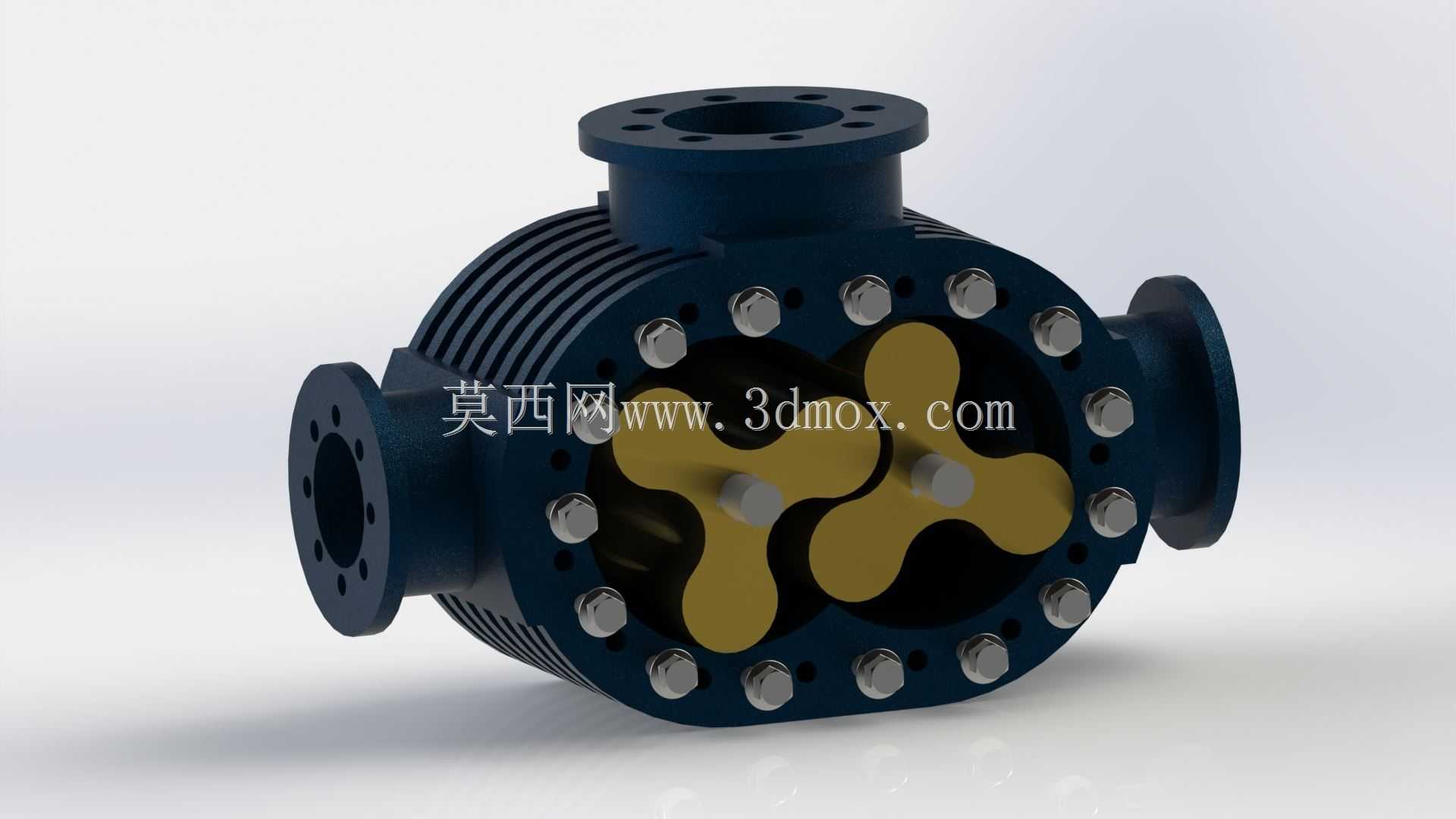

　　这套容积式流体抽吸装置的三维结构，核心采用一对同步反向回转的三叶罗茨转子，在带散热肋的卧式泵腔内部完成无接触啮合，依靠转子与泵体内壁、端盖之间预留的微小密封间隙，在进气侧形成逐步扩大的封闭腔室，将入口管路送来的低压流体裹挟至腔室后，随转子转动推送至排气侧，腔室容积收缩时将流体压出出口，全程转子之间、转子与壳体之间不存在硬性摩擦，可长期稳定输送空气、低黏度洁净气体，在化工尾气回收、污水处理曝气、粉体气力输送、冶金真空吸附、食品包装抽真空这类需要稳定中低压气源、不能有油气污染输送介质的工况中被大量使用。

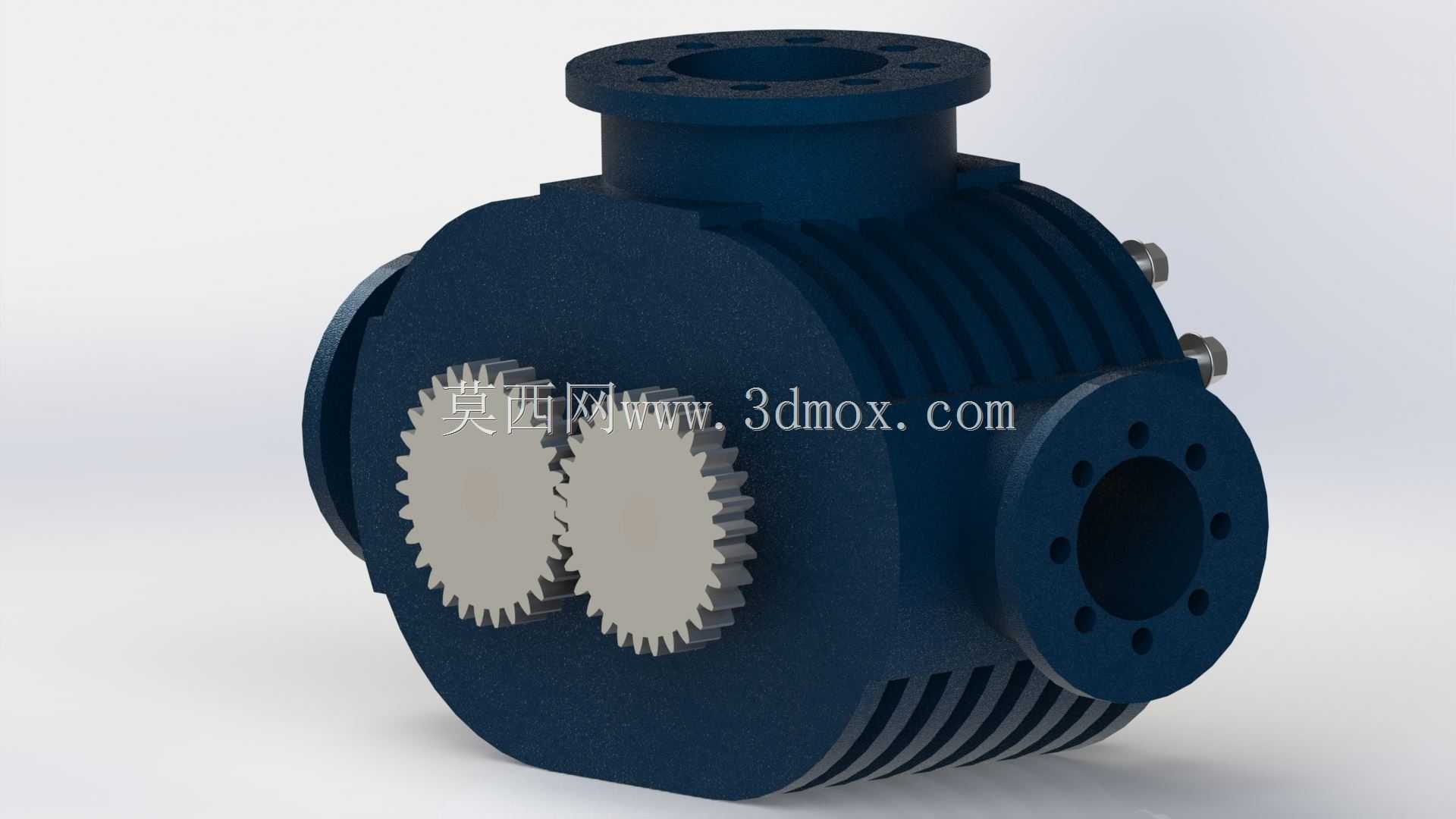

　　从现场安装边界来看，整机采用三向法兰接口布局：泵体顶部设置竖直向上的圆形法兰接口，左右两侧水平方向各伸出一个同轴布置的带螺栓孔法兰，三个接口的法兰端面均加工有均匀分布的通孔，可直接与对应管径的工艺管道通过螺栓紧固、配合密封垫完成管路对接，不需要额外加装异形转接弯头，减少管路沿程阻力的同时也压缩了整机在生产线中的占用空间。泵腔外壳外壁沿轴向加工有多道平行散热肋片，设备连续运行时转子压缩流体产生的热量可以通过肋片扩大的散热面积直接向周围空气散出，中小型工况下不需要额外配置独立冷却水套，简化了现场配套管路的布置工作量。

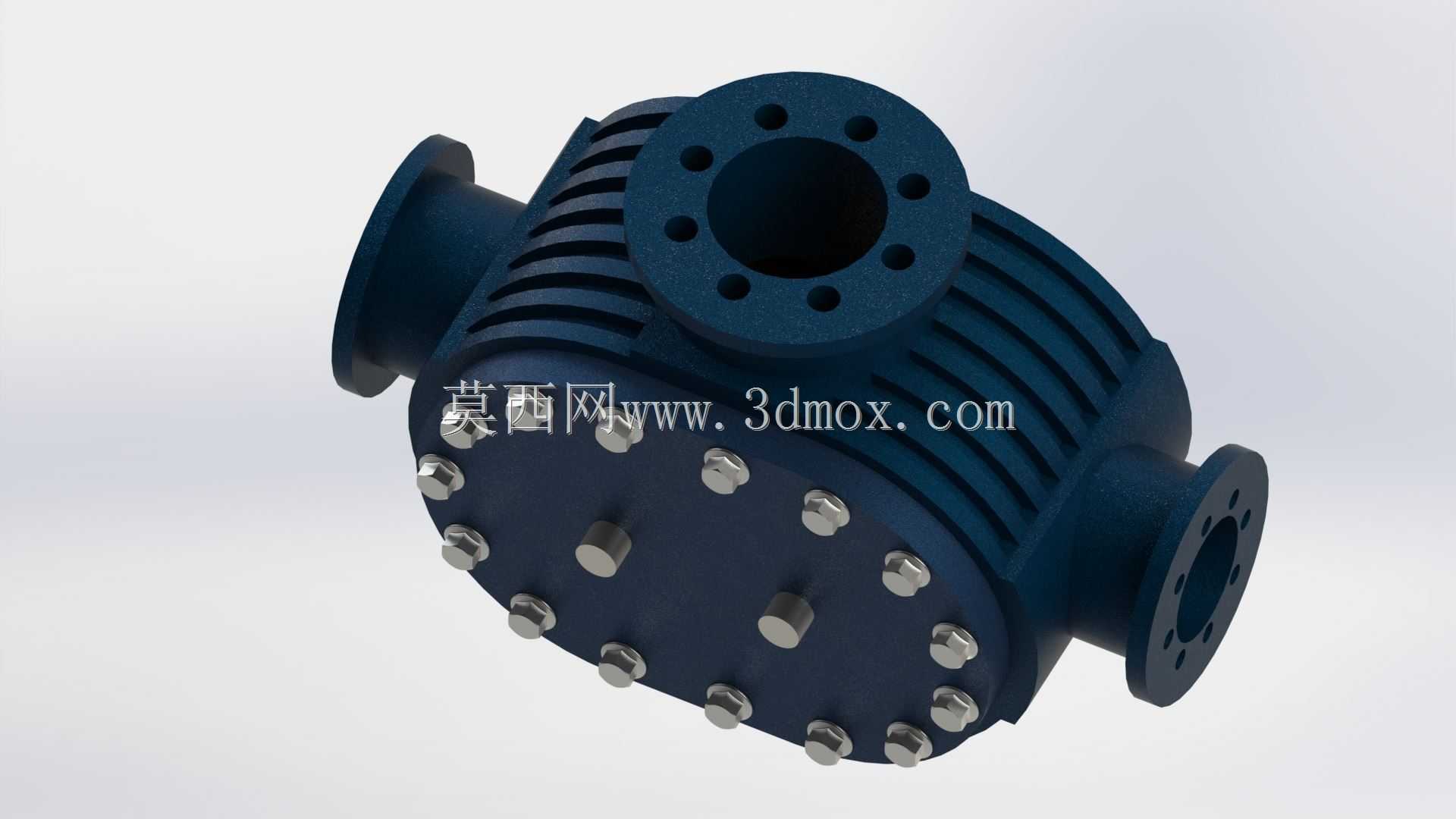

　　结构设计阶段首先要敲定的是转子型线参数，三叶圆弧摆线转子的型线需要保证在任意回转角度下，两个转子的啮合轮廓之间都保持均匀的0.1~0.3mm工作间隙，间隙过大会导致高低压腔之间窜气，大幅降低容积效率，间隙过小则会在热态运行时因为转子受热膨胀出现刮擦卡滞。泵体两侧的端盖通过一圈沿圆周均匀排布的内六角螺栓与主壳体锁紧，螺栓的排布位置完全避开转子回转轮廓，端盖内侧加工有定位止口，装配时可以直接保证端盖与泵腔的同轴度，控制转子端面和端盖内壁之间的轴向间隙，既避免端面摩擦，也减少轴向的气体泄漏。

　　选型对接时需要提前核对三个法兰的接口通径、螺栓孔分布圆直径与现场工艺管道的匹配性，整机的安装底座支撑面需要保持水平，同轴布置的两侧水平法兰其中一侧作为流体入口、另一侧可根据管路走向选配作为备用接口或者泄压接口，顶部法兰作为排气口对接后续的储气或者处理设备。转子腔内部不设置润滑油腔，输送的气体不会接触油液，完全满足对介质洁净度有要求的生产场景，比如电子车间的真空吸附工位、粮食加工的气力输送管线，都不会出现油雾污染物料或者产品的问题。

　　建模过程中可以直观验证转子在全周回转范围内的运动干涉情况，确认转子转动到任意角度时，啮合轮廓、壳体内壁、端盖内侧之间都不会出现碰撞，同时可以直接测量整机的最大外轮廓尺寸：包含两侧法兰伸出长度、顶部法兰高度、底部支撑面的总高度，提前给现场安装预留出足够的操作空间，端盖一圈螺栓的拆装空间也可以在三维环境中提前校核，避免后期管线布置完成后扳手没有操作空间，维护时需要拆解周边管路的问题。泵体外部的散热肋片高度、间距也经过匹配，在控制整机整体重量的前提下保证足够的散热面积，夏季连续高负荷运行时泵壳表面温度可以稳定在允许范围内，不会因为过热导致转子间隙异常缩小引发故障。
