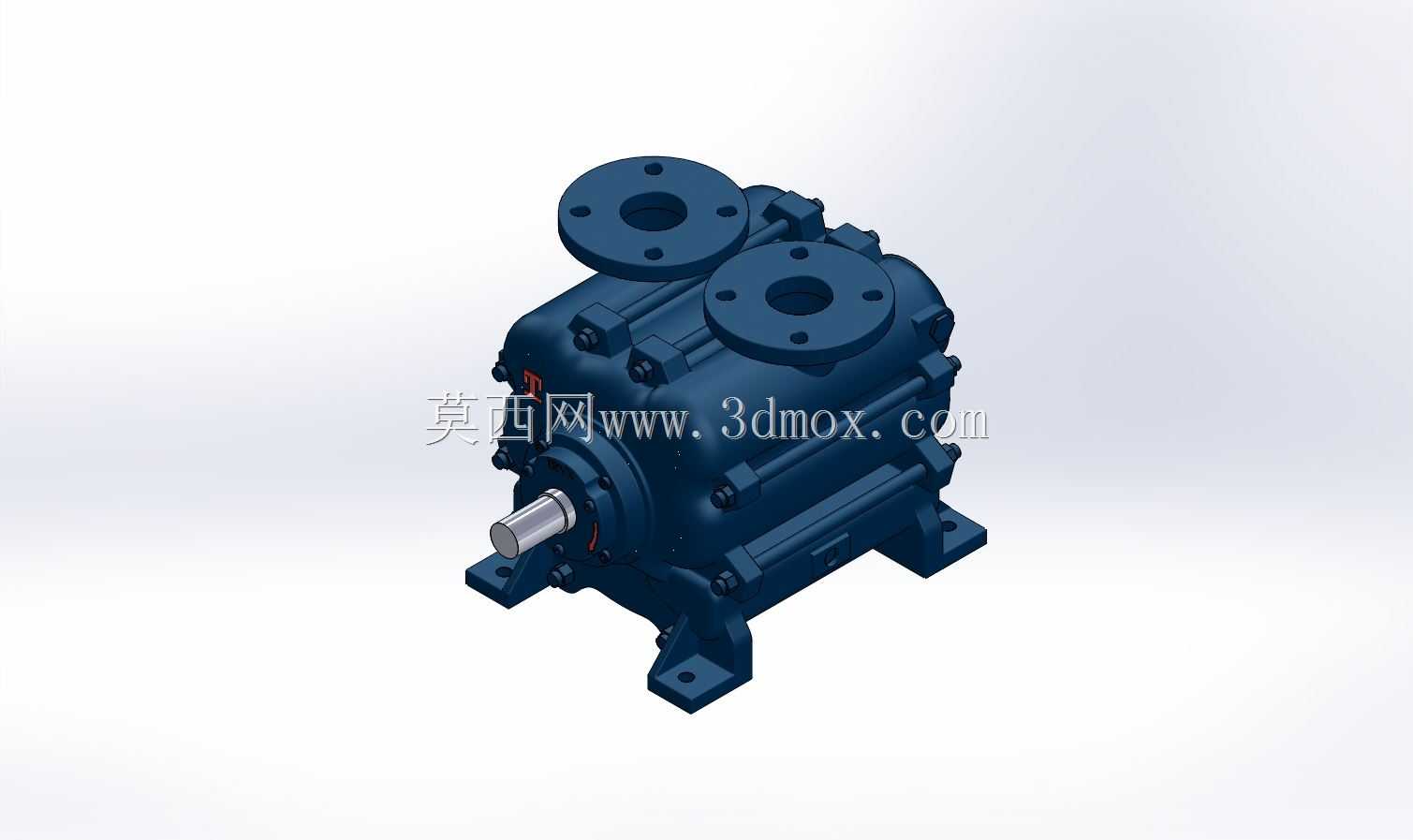

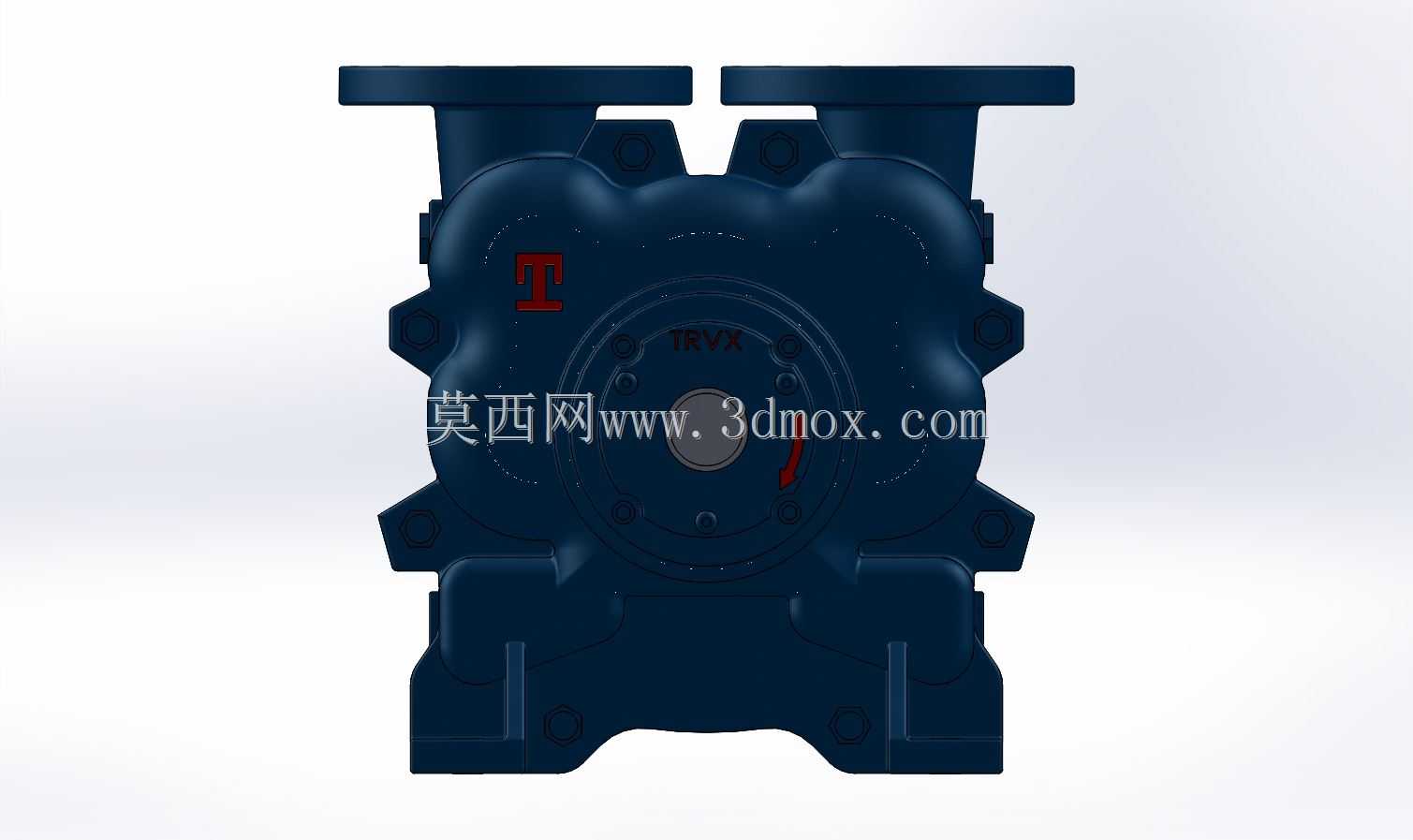

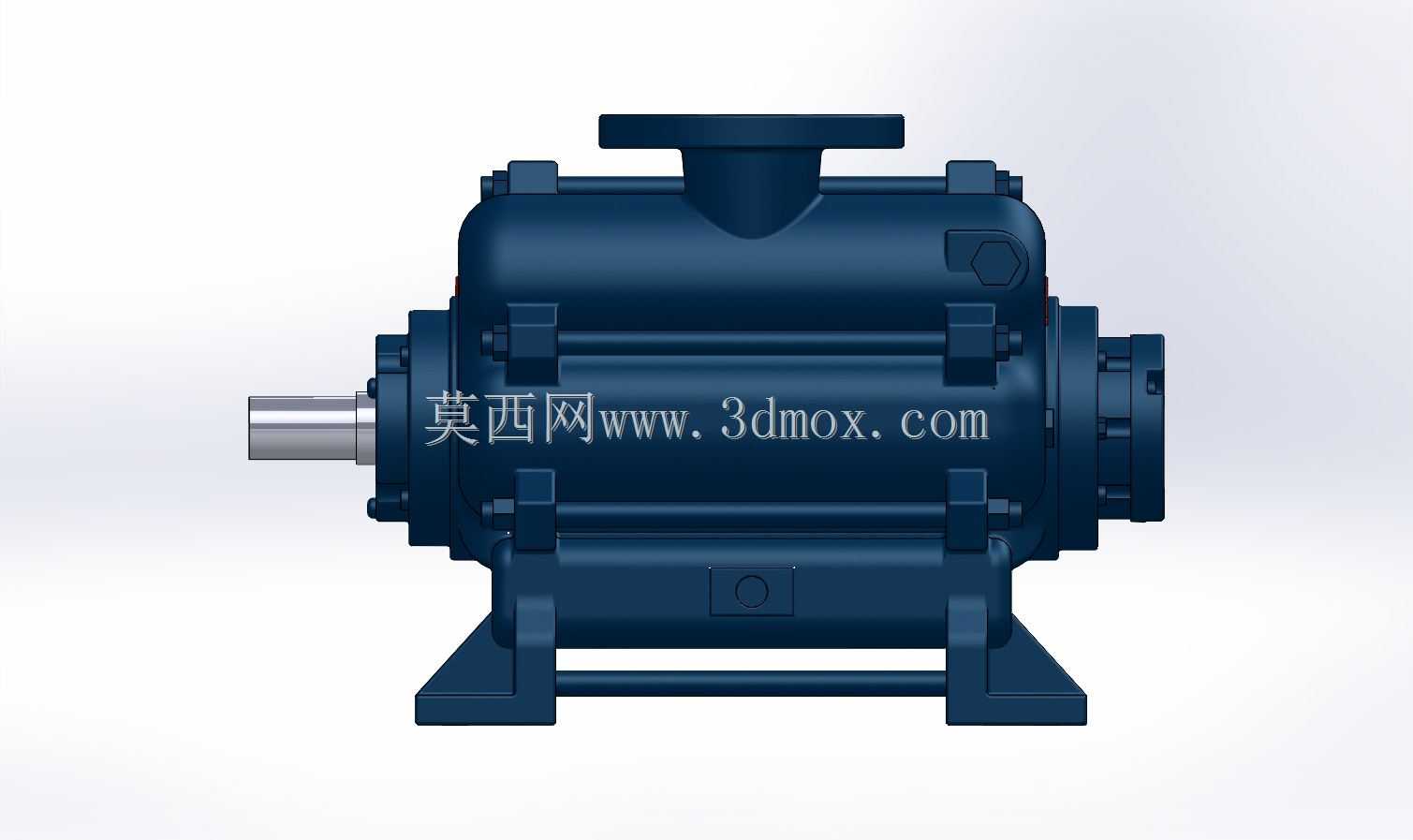

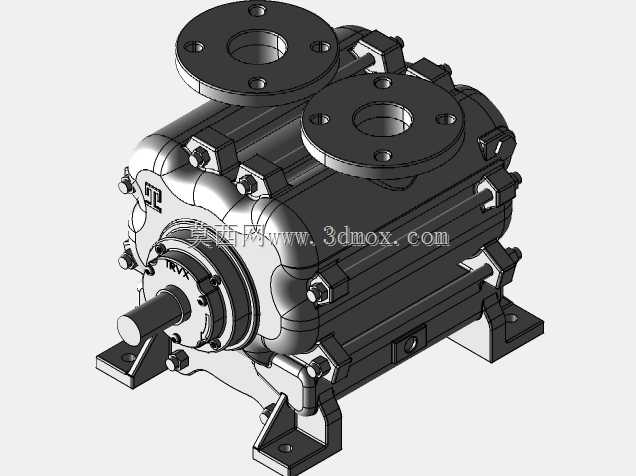

蓬佩特拉瓦尼TRVX650/1-C液环真空泵结构

　　这款双级液环真空泵的三维结构完整还原了实物的装配逻辑，从工程应用角度看，这类设备常被部署在化工精馏抽真空、造纸行业真空脱水、电力行业凝汽器抽真空、食品加工真空脱气等场景，核心作用是通过叶轮旋转带动泵腔内工作液形成液环，依靠腔室容积变化完成吸气、压缩、排气的连续过程，获取稳定的粗真空工况。从结构设计逻辑来看，泵体采用上下双法兰接口布局，两个法兰分别对应吸气口与排气口，法兰端面预留了标准螺栓孔位，可直接对接工业管路系统，安装时需注意接口的密封面平整度，避免真空泄漏影响抽气效率。泵体底部采用一体化铸造的支脚结构，支脚开设了长圆形安装孔，可适配一定范围内的安装位置偏差，降低现场安装的对位难度，支脚的承载面做了加厚处理，

　　可抵消泵组长时间运行产生的振动载荷，避免机脚开裂。轴伸端采用标准的圆柱轴伸搭配键槽结构，可直接通过联轴器与驱动电机直连，也可根据现场布局加装皮带轮组件实现变速传动，轴端预留了密封组件的安装空间，可适配填料密封或者机械密封两种方案，应对不同腐蚀性工作介质的使用需求。泵体外壳采用分段式螺栓紧固结构，壳体内部的流道做了圆弧过渡处理，减少气流在泵腔内的沿程阻力，提升抽气效率，壳体外侧布置了加强筋结构，既可以提升泵体的承压能力，也能增加壳体的散热面积，带走长时间运行产生的热量，避免工作液温度过高导致真空度下降。建模过程中完整还原了内部叶轮与分配器的配合间隙，这个间隙是影响泵效的核心参数，间隙过大会导致气体回流降低抽速，

　　间隙过小则容易出现叶轮与分配器的刮擦故障，实际选型安装时需要根据输送介质的温度、含杂情况调整这个间隙值。整体安装边界上，泵体的轴向尺寸、径向宽度都做了等比例还原，可直接用于工厂管路布局的碰撞检查，提前规避现场安装时的管路干涉、检修空间不足等问题，泵体的重心位置落在支脚的承载范围内，无需额外加装辅助支撑结构，简化现场安装的基础施工要求。
