小型航发五毫米阻风门化油器结构

　　这套化油器结构主要面向小型航空模型发动机及微型内燃机的进气供油场景，常见于四冲程小排量动力单元，也可作为教学演示、燃油系统原理验证和微型发动机改装设计时的参考对象。模型重点还原了喉管、阻风门、燃油接口、调节针阀以及安装连接区域的空间关系，能够帮助结构设计人员在布置发动机外围部件时判断进气方向、油路走向和操纵空间。

　　从化油器的实际用途来看，其核心任务是在发动机不同工况下将空气与燃油按可调节比例混合，并把混合气送入气缸。阻风门位于进气通道上游，冷启动或低转速工况下可通过减小进气截面积提高喉管处真空度，使燃油更容易被吸出并加浓混合气；发动机进入稳定运转后，风门恢复到较大开度，保证进气量与功率输出。模型中五毫米量级的喉道尺寸对应微型发动机的小流量需求，设计时不能简单套用大型车用化油器比例，否则会在怠速稳定性、过渡响应和高速吸气阻力之间出现偏差。

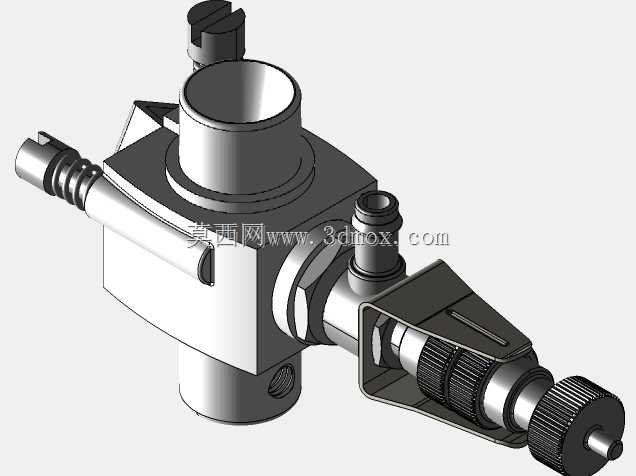

　　结构上，主体采用近似方形的阀体作为安装基准，上方设置直立圆筒进气道，侧面伸出燃油及调节组件，端部带有细密防滑纹理的旋钮用于油量或怠速调节。针阀组件通过支架与阀体连接，细长轴线方向与主进气道形成明显夹角，这种布置有利于在紧凑发动机舱内保留手指操作空间，同时避免调节机构与气缸头、排气管或机架杆件发生干涉。侧面的小管径接口承担燃油接入或通气功能，接口附近保留了接头旋合和软管插拔所需的直线距离，建模时对台阶、倒角和连接螺纹区域均做了实体表达。

　　设计思路上，微型化油器并不只追求外形缩小，而是要兼顾流道连续性、加工装配和工况调节。主进气筒与阀体交汇处需要保持平滑过渡，减少气流突然扩张造成的涡流；阻风门转轴应尽量靠近喉管收缩段，使风门关闭时能够有效改变流通面积，又不会在全开状态下明显遮挡气流。针阀端部与油道喷口之间的同轴度会直接影响微调灵敏度，因此外部支架、锁紧螺母和调节旋钮的位置需要形成稳定支撑，避免发动机振动导致调定值漂移。

　　外形尺寸与安装边界方面，该部件整体沿针阀调节方向具有较长外伸量，在航模机身或发动机架上布置时，应在旋钮末端预留调节工具或手指操作空间；上方进气筒需要保留空气滤清器或进气喇叭口的安装高度，侧向燃油管则要避免急弯，防止燃油流动受阻。阀体底部和侧部的连接面承担定位作用，安装面与发动机进气口之间应保证密封压紧，微小错边就可能引起漏气，使怠速变高或混合气偏稀。对于三维建模人员，模型可用于检查发动机舱包络、油管弯曲半径、风门摇臂运动范围以及维护拆装顺序；对于选型和改装人员，则可通过该结构直观理解小排量内燃机冷启动加浓、喉管真空取油和针阀精细调节之间的配合关系。
