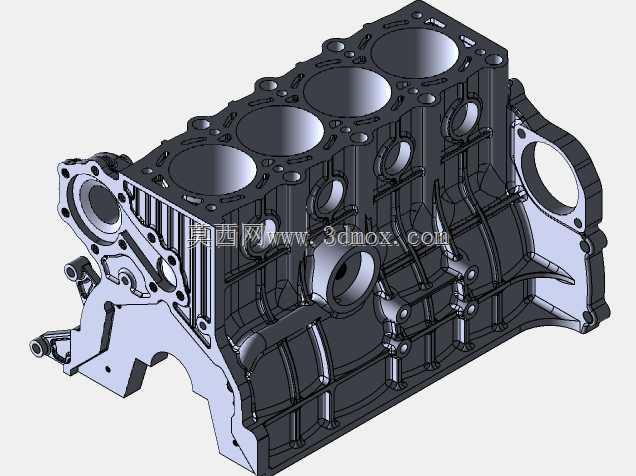

直列四缸内燃机铸铁缸体结构

　　这款直列四缸内燃机缸体是车用动力总成的核心承载基体，在整机布置中承担活塞往复运动导向、曲轴回转支承、冷却液与润滑油路分配以及外围附件安装基准等多重功能，常见于乘用车、轻型商用车的汽油或柴油动力平台，也可作为小型工程机械、固定式发电机组的动力基体参考。从结构分区来看，上部沿长度方向并列布置四个气缸镗孔，孔壁与活塞、活塞环构成滑动摩擦副，缸孔周围预留封闭水套空间，冷却液在水套内循环带走燃烧热量；下部为龙门式曲轴箱腔体，沿轴向分布多道主轴承座，用于安装曲轴轴瓦并约束曲轴径向与轴向窜动，缸体前端面预留正时腔、机油泵与前端轮系安装接口，后端面承接飞轮壳与变速器连接边界，两侧立面分布机油滤清器座、起动机安装位、

　　进排气侧附件支架以及各类油道水堵孔位。设计阶段首先要保证缸孔轴线与主轴承孔轴线的垂直度、缸孔间距的累积公差，这两项精度直接影响活塞偏磨、曲轴运转阻力与整机NVH表现；水套流道需避开高应力区域同时保证各缸冷却均匀，避免前后缸温差过大引发热变形不均；润滑油主油道沿缸体纵向贯通，通过分支油道向主轴承、凸轮轴轴承、活塞冷却喷嘴供油，油路转折处需避免节流死区与应力集中。外形边界方面，直列四缸缸体长度随缸径与缸心距确定，宽度需容纳水套壁厚、侧壁加强筋与两侧附件安装空间，高度方向从缸体上平面到主轴承盖结合面需覆盖活塞行程、连杆运动包络与曲轴回转半径，安装时上平面通过气缸垫与缸盖贴合，下端通过主轴承盖、油底壳形成封闭曲轴腔，

　　前端对接正时罩与前端轮系，后端对接飞轮壳体，所有螺栓孔位、定位销孔、工艺堵孔均需与周边件完成干涉校核。建模过程中完整还原了缸体内外壁面、加强筋板、铸造圆角、水套空腔、油道通道与各类安装凸台，既可以用于整机装配干涉检查、缸体模态与强度仿真分析，也能作为铸造工艺评审、机加工工序排布、维修拆装教学的三维参考，帮助结构工程师理解承载式缸体如何在轻量化、刚度、冷却润滑可靠性之间取得平衡。
