流线型弧面屋顶造型三维练习作品

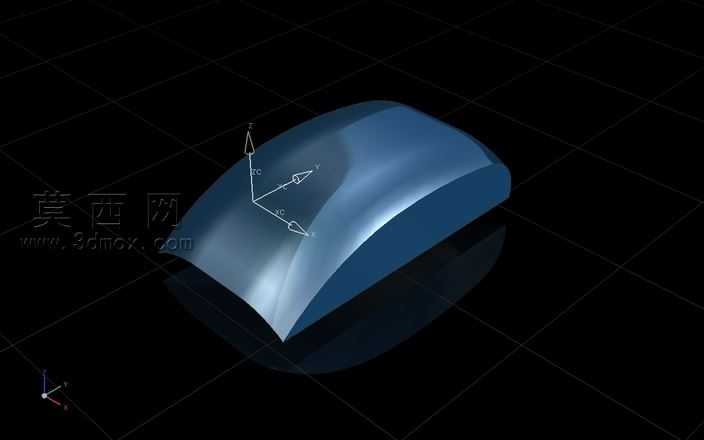

本作品为NX软件环境下完成的曲面建模练习作品，整体以流畅的双弧面屋顶形态为核心设计对象，建模过程全程围绕曲面顺滑过渡、形态对称规整的核心要求展开。建模初期首先搭建基准坐标系，以XY平面为底部承载基准，Z轴为高度方向参考，先绘制屋顶底部的矩形轮廓基准线，再通过样条曲线分别绘制两个正交方向的弧面引导线，引导线的曲率经过反复调整，确保弧面隆起高度符合常规屋顶的视觉比例，避免出现曲率突变导致的曲面褶皱问题。曲面生成阶段采用网格曲面构建方式，将两个方向的引导线作为网格边界，通过调整曲面的相切约束参数，让两个方向的弧面在中心交汇位置实现G2连续顺滑过渡，曲面边缘与底部矩形轮廓完全贴合，无错位、破面、缝隙等建模瑕疵。完成主体曲面构建后，对曲面边缘进行等厚度偏移处理，模拟屋顶实体的壁厚结构，同时对底部边缘做微小的圆角过渡处理，避免尖锐棱角带来的生硬视觉感受。渲染阶段采用金属质感的蓝灰色漆面材质，材质参数调整为中等反光度、低粗糙度，模拟金属屋面的细腻光泽感，同时添加柔和的环境反射效果，让曲面的弧面起伏通过光影变化清晰呈现，在黑色网格背景的衬托下，曲面的流畅线条与立体形态得到充分展现。整个建模过程重点练习了复杂曲面的构建逻辑、曲面连续性控制、实体化加厚的操作技巧，通过反复调整曲线控制点的位置，优化曲面的光影走向，最终呈现出造型简洁流畅、曲面质量规整的屋顶造型，既完成了软件操作技能的练习，也验证了曲面建模从轮廓绘制到实体生成的完整流程，为后续更复杂的曲面类产品建模积累了实操经验。
