山地车制动卡钳倾斜后安装适配结构

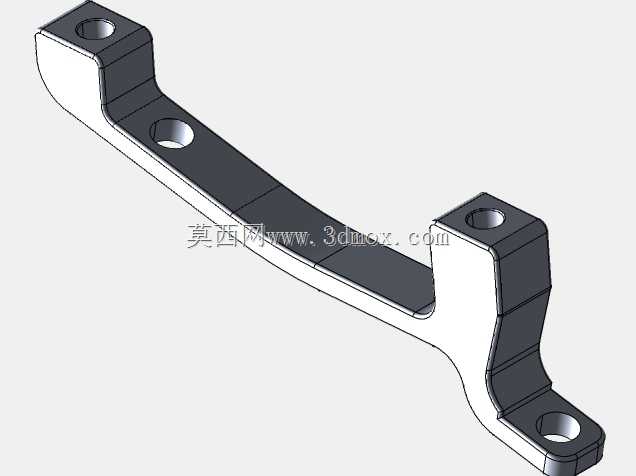

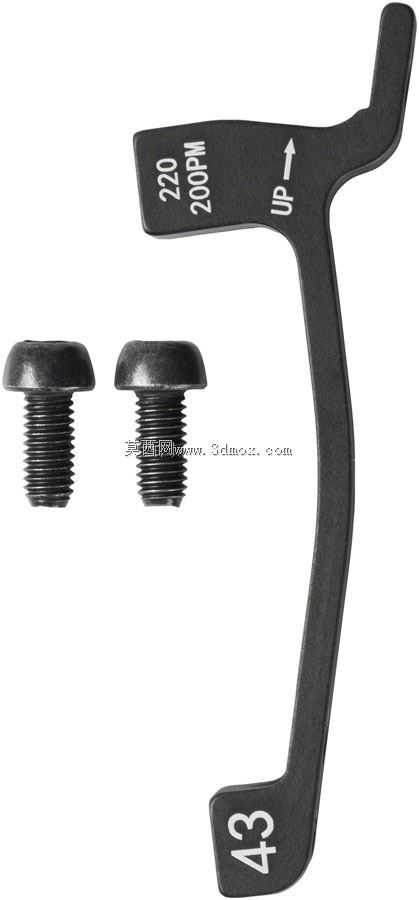

　　山地自行车在越野、林道骑行场景中，经常会遇到原厂制动卡钳与替换碟片规格不匹配、车架安装位存在角度偏差的问题，这款适配结构正是针对Hayes PM规格200mm与220mm碟片的后制动安装场景设计，解决卡钳安装位偏移、碟片蹭碟、制动行程异常的实际问题。从结构设计来看，适配主体采用弯折异形钣金形态，整体轮廓贴合车架后叉安装区域的曲面走向，避免与后叉管材、变速线管、轮胎胎壁产生运动干涉，主体表面冲压有清晰的规格标识与安装方向箭头，安装时无需反复比对对位，箭头朝上即可快速确认安装朝向，降低现场装配的出错概率。适配结构上预留的两个安装孔位，匹配标准碟刹安装螺丝的螺纹规格，配套的两颗盘头螺丝采用标准螺纹牙距，可直接与车架原有的安装螺孔啮合，

　　无需额外攻丝或扩孔处理。设计阶段重点控制了安装面的平面度公差，整体装配后的累计形位公差控制在0.5mm以内，这个精度范围可以保证卡钳安装后，两侧来令片与碟片的间隙均匀，不会出现单侧偏磨的问题，制动时来令片可完全贴合碟片摩擦面，保证制动力矩的稳定输出。从安装边界来看，适配结构的弯折角度经过反复校核，安装后卡钳的中心高度与对应规格碟片的摩擦中心完全重合，不会出现碟片摩擦来令片边缘的情况，同时适配结构的外边缘做了圆弧过渡处理，避免骑行过程中剐蹭骑行者裤腿，也不会在摔车时形成尖锐凸起造成额外损伤。不同于市面上通用的平垫式适配块，这款倾斜适配结构专门针对后叉安装位存在倾斜角度的车型设计，通过自身的弯折角度补偿车架安装位的角度偏差，

　　让卡钳始终保持与碟片平行的安装姿态，不需要在安装时额外添加垫片调整角度，大幅降低了制动系统的调试难度。实际装车测试中，搭配对应规格碟片使用时，全行程制动下卡钳无松动位移，长时间连续制动产生的热量也不会让适配结构产生形变，适配结构的厚度经过优化，既保证了足够的结构强度承受制动时的反作用力矩，又不会过度增加安装位的整体厚度，避免螺丝啮合长度不足导致的滑牙风险。
