山地车碟刹卡钳倾斜立柱适配安装结构

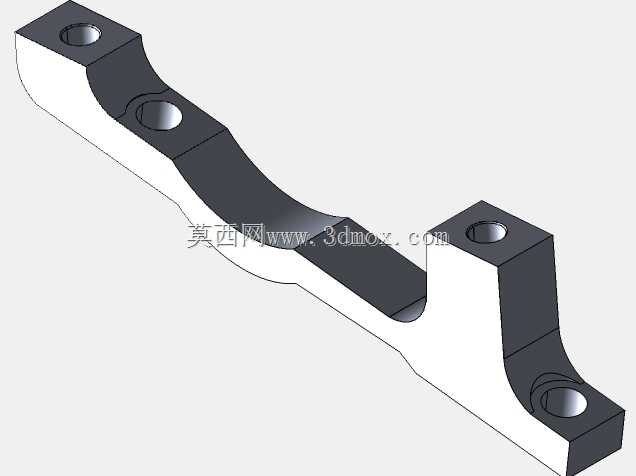

　　该适配结构主要面向山地自行车制动系统改装与适配场景，解决不同规格碟刹卡钳与前叉安装位不匹配的实际问题，日常山地越野、林道穿越等骑行场景中，不少骑友会更换不同规格的制动卡钳来提升制动性能，或是替换不同行程的前叉优化通过性，这时候原厂安装位的孔距、立柱偏移量往往无法直接匹配，就需要这类适配转接件来完成安装对接。这款适配件针对203至220规格碟片的安装偏移量做了精准匹配，适配精度控制在0.5毫米以内，能直接安装到PM200规格的山地自行车叉体上，比如常见的Rockshox Zeb系列前叉都可以直接使用，适配基础是基于PM-PM规格Front180型号的制动卡钳转接逻辑做的偏移量修正。设计过程中首先要确认碟刹卡钳的安装基准面，

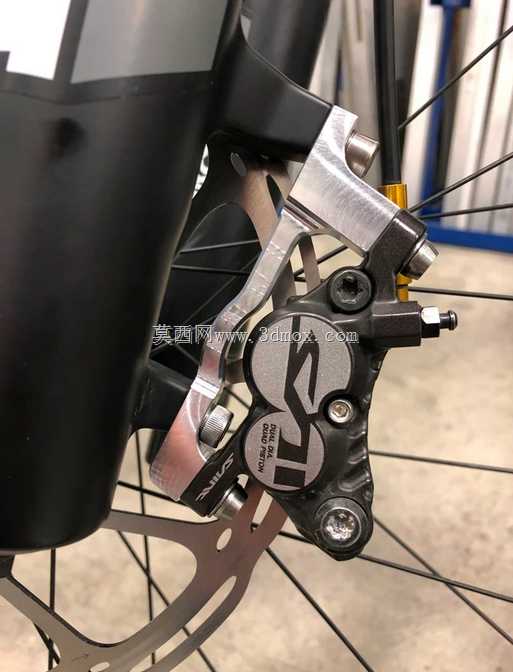

　　卡钳与碟片的对位公差直接影响制动手感与来令片磨损均匀度，所以转接件的两个安装立柱的平行度、安装面的平面度都做了严格控制，避免安装后出现卡钳偏磨、碟片蹭碟的问题。安装边界方面，转接件的厚度控制在不额外增加卡钳与辐条间隙风险的范围内，适配203mm、220mm直径的碟片时，卡钳的活塞中心能正好对准碟片的摩擦带中心，不会出现来令片摩擦区域偏出碟片的情况。实际使用中，这类转接件要承受制动时的巨大剪切力，所以结构上在立柱与安装底板的衔接位置做了圆角过渡，避免应力集中导致的结构断裂，安装孔位的公差按照H7级精度设计，既能保证安装时螺栓顺利穿入，又不会因为间隙过大导致卡钳在制动时出现旷量。不同于通用型转接垫片，

　　这款适配结构专门针对倾斜立柱的安装角度做了修正，适配前叉倾斜的安装柱角度，不需要额外添加垫片调整角度，安装后卡钳能自然保持与碟片的平行状态，省去反复调整垫片的繁琐步骤，对于山地车重度骑行场景来说，结构的刚性足够支撑大制动力下的载荷，不会出现制动时转接件形变导致的刹车力度衰减问题。
