60mm圆形金属电缆穿线过孔插座

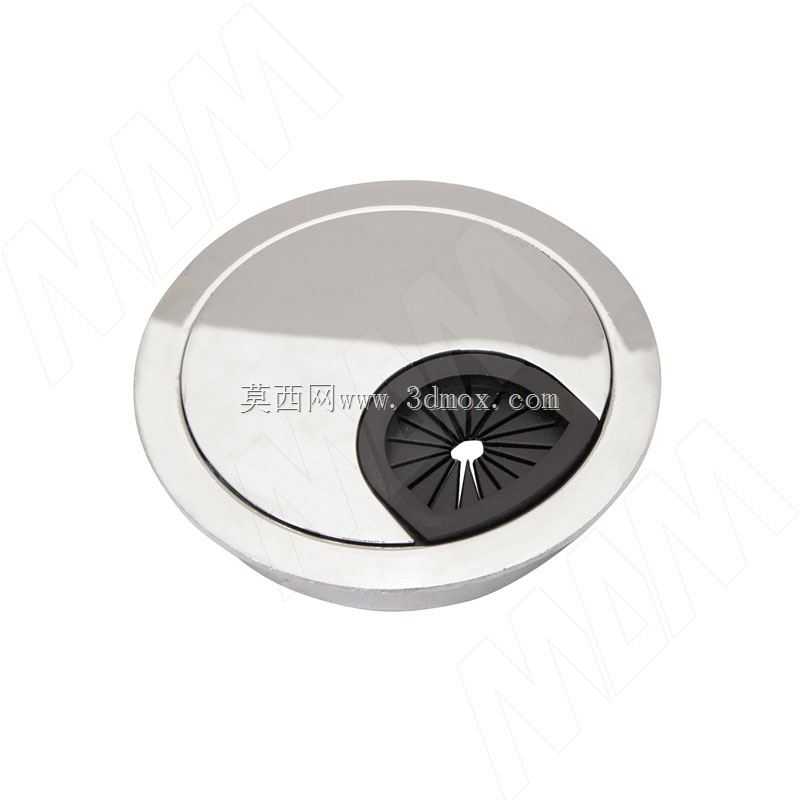

　　日常做设备布线、办公家具走线结构设计时，这类圆形金属电缆过孔插头是出镜率极高的小部件，很多新手建模时容易忽略这类小五金的安装边界细节，最后打样装配才发现干涉问题。这款60mm规格的圆形金属穿线座，主体采用锌合金镀铬工艺，表面做镜面抛光处理，既兼顾金属质感的耐用性，也能适配多数钢制办公桌、设备操作台面、电控柜面板的外观风格，不会出现塑料线盒长期使用老化发黄、边缘脆裂的问题。从结构设计逻辑来看，外圈的金属法兰边做了0.8mm的下沉台阶设计，安装时嵌入台面开好的60mm圆孔后，法兰面能和台面完全齐平，不会凸起刮蹭过往的线缆或者操作人员的手臂，边缘做了R0.5的圆角钝化处理，没有尖锐的切削毛边，穿线时不会刮破电缆的绝缘护套。

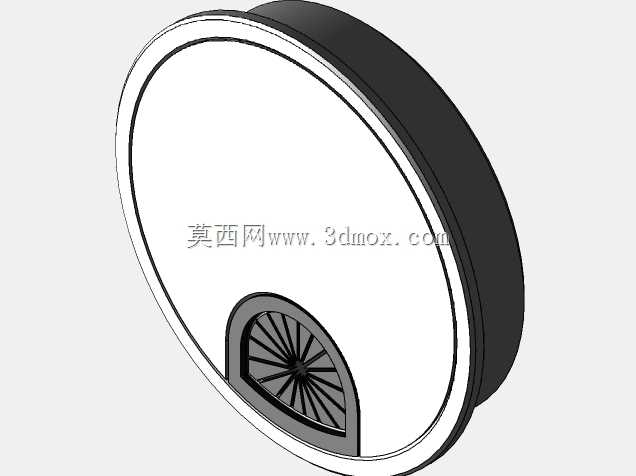

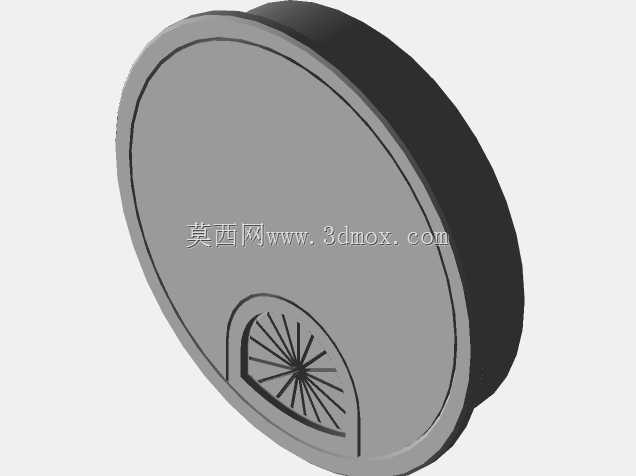

　　内侧的黑色密封胶圈采用放射状开槽结构，和普通的开放式穿线孔不同，这种带弹性收口的设计，穿入电缆后胶瓣能紧密贴合线缆外壁，一方面可以阻挡台面的灰尘、洒落的液体顺着穿线孔落入下方的柜体或者设备仓内，另一方面也能固定线缆位置，避免设备移动、拖拽线缆时接头受力松脱，常规适配3-25mm直径的各类电源线、信号线、网线穿过，不需要额外加装护线套。做三维建模时需要重点注意几个安装边界参数：整体法兰外径为70mm，嵌入台面的筒体部分高度为12mm，适配台面厚度范围在10-25mm之间，安装时不需要额外打螺丝固定，依靠筒体外侧的弹性卡爪就能卡紧在开孔内，拆装维护时只需要从下方顶出即可，不会破坏台面的饰面。实际应用场景覆盖很广，从钢制办公桌面的走线孔、

　　机床操作面板的线缆引出孔，到多媒体讲台、试验台的布线过孔都能使用，相比方形穿线盒，圆形结构开孔加工更方便，只需要用对应规格的开孔器一次加工就能完成，不需要铣方槽，加工效率更高，也不容易出现开孔崩边的问题。建模时要注意胶瓣的弹性变形量预留，模拟穿线状态时要给胶瓣设置合理的形变参数，避免做装配动画时出现干涉穿模的问题，金属部分的镀铬材质要设置合适的反射粗糙度，还原真实金属的镜面反光效果，不要做成完全镜面的假质感，胶圈部分要做亚光磨砂的材质表现，区分两种材质的视觉差异。
