DIN472标准内孔用弹性挡圈结构设计

　　孔用弹性挡圈是机械装配场景里应用极广的轴向限位零件，这类DIN472标准的内挡圈，主要装在圆孔的卡槽内，用来限制孔内装配的轴承、轴套、齿轮等零部件的轴向窜动，避免传动或承压工况下零件移位引发的设备故障。日常做机床主轴箱、液压阀组、减速机内腔的结构设计时，这类挡圈是很常用的轴向定位元件，相比轴端挡圈、圆螺母锁紧的方案，它不需要额外加工螺纹孔或者预留锁紧件的安装空间，能大幅压缩装配腔体的轴向尺寸，让整体结构更紧凑。

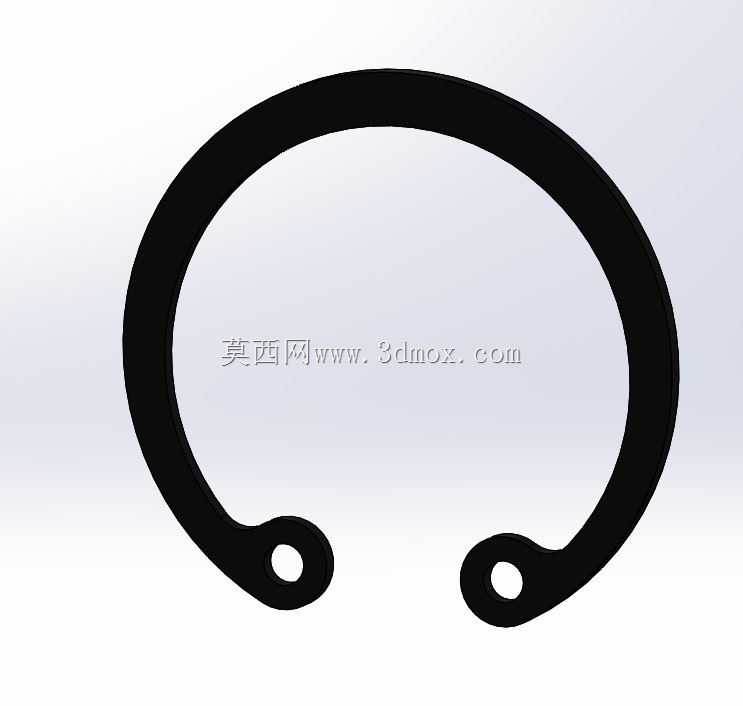

　　设计这款挡圈的时候，首先要匹配对应安装孔的卡槽尺寸，挡圈的自由状态外径要略大于安装孔的卡槽内径，装配时通过专用卡簧钳夹住挡圈端部的两个工艺小孔，将挡圈收缩后送入孔内的卡槽位置，松开后挡圈靠自身弹性张力撑在卡槽内壁，外圈完全贴合卡槽槽底，两个端部的小孔既作为装配施力点，也能避免挡圈收缩时应力集中引发断裂。挡圈的截面厚度要和卡槽的槽宽匹配，安装后挡圈的内圈要凸出于卡槽内壁，刚好挡住孔内零件的端面，起到轴向限位的作用，设计时要注意挡圈的内孔直径要小于被限位零件的外径，同时要大于穿过挡圈内孔的轴件直径，避免和运动的轴件发生刮擦干涉。

　　从实际使用场景来看，这类挡圈适合中等载荷的轴向限位工况，比如机床变速箱里齿轮的轴向定位、液压泵内部轴承的端面限位、气动元件里活塞的行程限位都能用到，它的安装和拆卸都很方便，后期设备维护时不需要破坏周边零件就能快速更换。设计过程中要注意挡圈的开口尺寸，开口大小既要保证装配时能顺利收缩到可以送入孔内的尺寸，也要避免开口过大导致安装后挡圈的张力不足，在受轴向冲击载荷时从卡槽里脱出。另外挡圈的两个耳部的圆角过渡要做合理处理，避免应力集中导致反复拆装或者受冲击时出现断裂，挡圈装入卡槽后，要保证整个外圈和卡槽的贴合度均匀，不能出现局部翘起的情况，否则会导致限位失效，甚至在设备运行时挡圈脱落卡入传动部件引发设备损坏。做三维建模时，要准确还原挡圈的弧形轮廓、端部小孔位置、截面厚度参数，同时可以配置不同规格的参数化特征，方便不同孔径的设计场景直接调用，不需要重复建模，提升结构设计的效率。
