FPV穿越机分体式机架结构设计

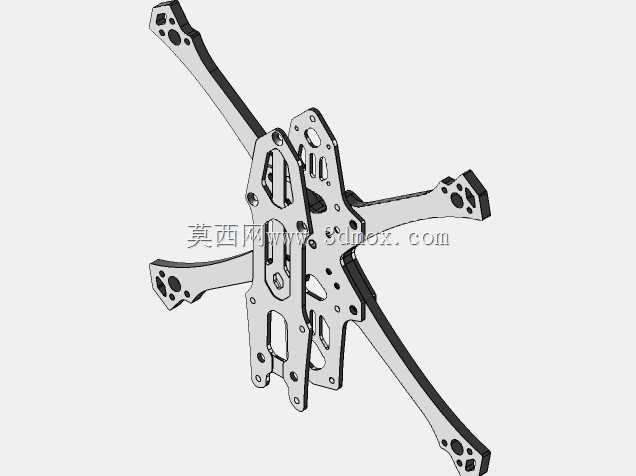

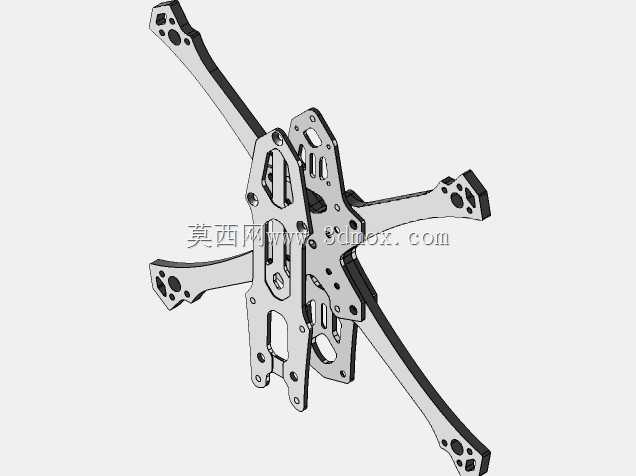

　　这款机架针对FPV竞速与航拍场景做了针对性结构优化，核心围绕飞行过程中的抗冲击性、配件适配性与维护便捷性展开设计。从实际飞行场景来看，竞速类穿越机在高速穿障、急转机动时极易发生碰撞，机架作为承载飞控、电调、电机、摄像头、电池等所有核心部件的载体，其结构强度直接决定整机的抗炸机能力，同时机架的重量分布也会直接影响飞行的响应速度与操控手感。设计过程中优先考虑了安装边界的兼容性，机臂安装位适配常规无刷电机的安装孔距，分体式版本预留了更高的支杆安装空间，可兼容更大尺寸的运动相机安装需求，非分体版本则将机臂与主体底板做一体化结构优化，减少装配间隙带来的结构旷量，避免飞行过程中出现高频振动影响飞控陀螺仪的采样精度。

　　机架主体的安装孔位按照常规飞控、电调的标准孔距排布，预留了摄像头安装位的调节空间，可根据不同镜头的视场角调整安装角度，避免飞行过程中出现机架结构入镜的问题。冲压螺母的安装位做了沉台设计，既可以保证螺母安装后不突出底板表面，避免与飞控板底部元件发生干涉，也能提升螺纹连接的抗拔脱强度，应对炸机时的冲击载荷不会出现螺母松脱的问题。机臂部分做了等强度结构优化，靠近主体的位置受力更大，因此保留了更宽的结构截面，靠近电机安装位的位置做了适当的收窄，在保证结构强度的前提下尽可能降低无效重量。背部预留的安装孔位可适配不同规格的图传天线与接收机安装，中间位置的孔位可兼容常规尺寸的电池绑带固定，无需额外加装电池固定座即可完成电池的装配。

　　考虑到玩家自行改装的需求，机架的支杆安装位预留了改装余量，玩家可根据自身需求更换不同厚度的TPU打印保护件，比如在机臂末端加装电机保护座，在摄像头位置加装镜头保护杠，进一步提升炸机时的部件存活率。如果采用碳纤维板材切割加工，需要选用高模量的T700级别碳板，避免低质碳板在受到冲击时出现分层断裂的问题，切割完成后需要对边缘做倒角处理，避免尖锐的碳板边缘割伤导线或者装配时划伤手部。机架的整体重心设计尽量靠近整机几何中心，电池安装位处于中心区域，可通过调整电池的前后位置适配不同重量的摄像头与图传设备，保证飞行时的重心平衡，减少飞控的姿态修正负担，提升飞行操控的跟手性。
