四旋翼简易航拍无人机结构设计方案

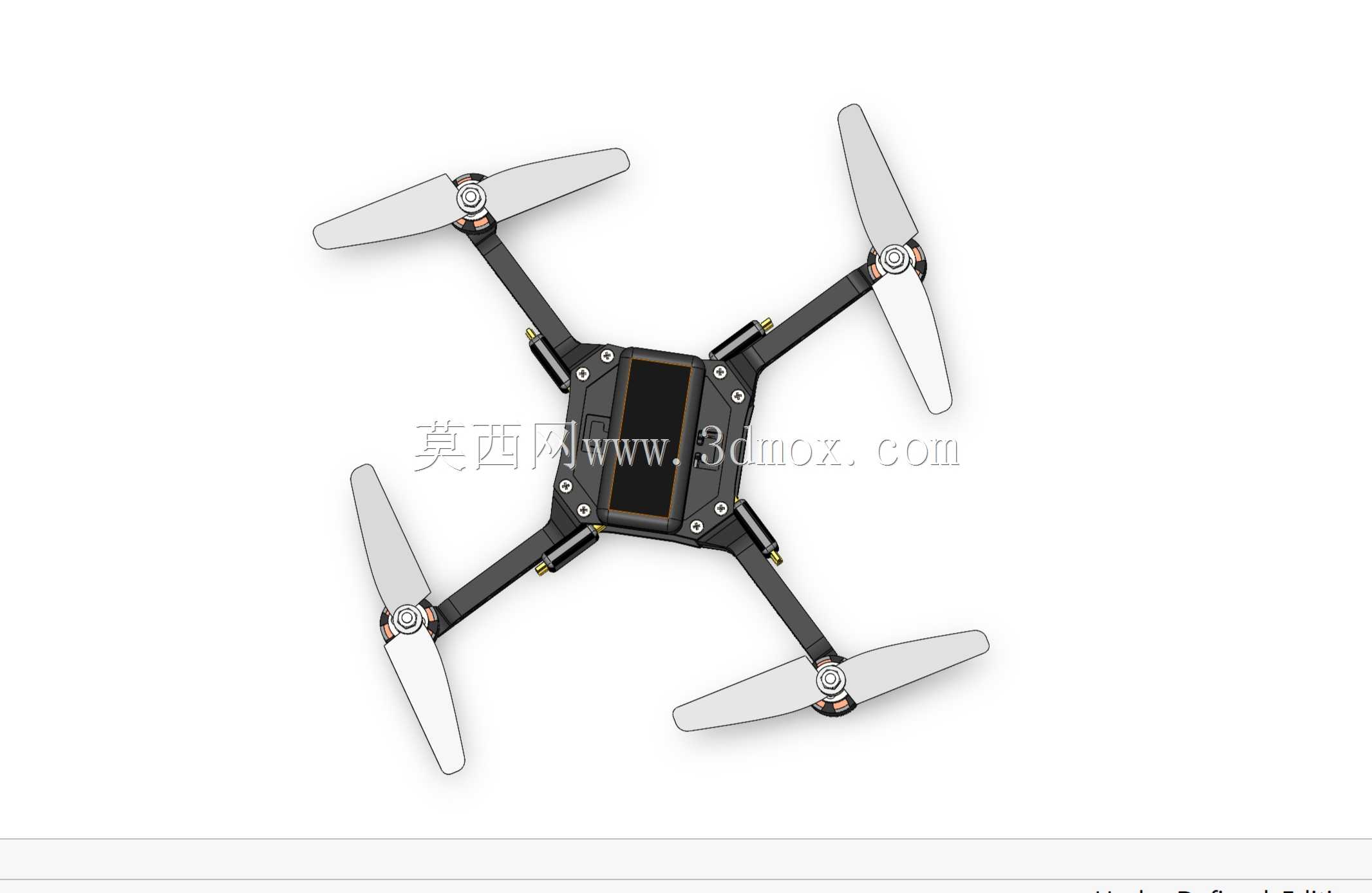

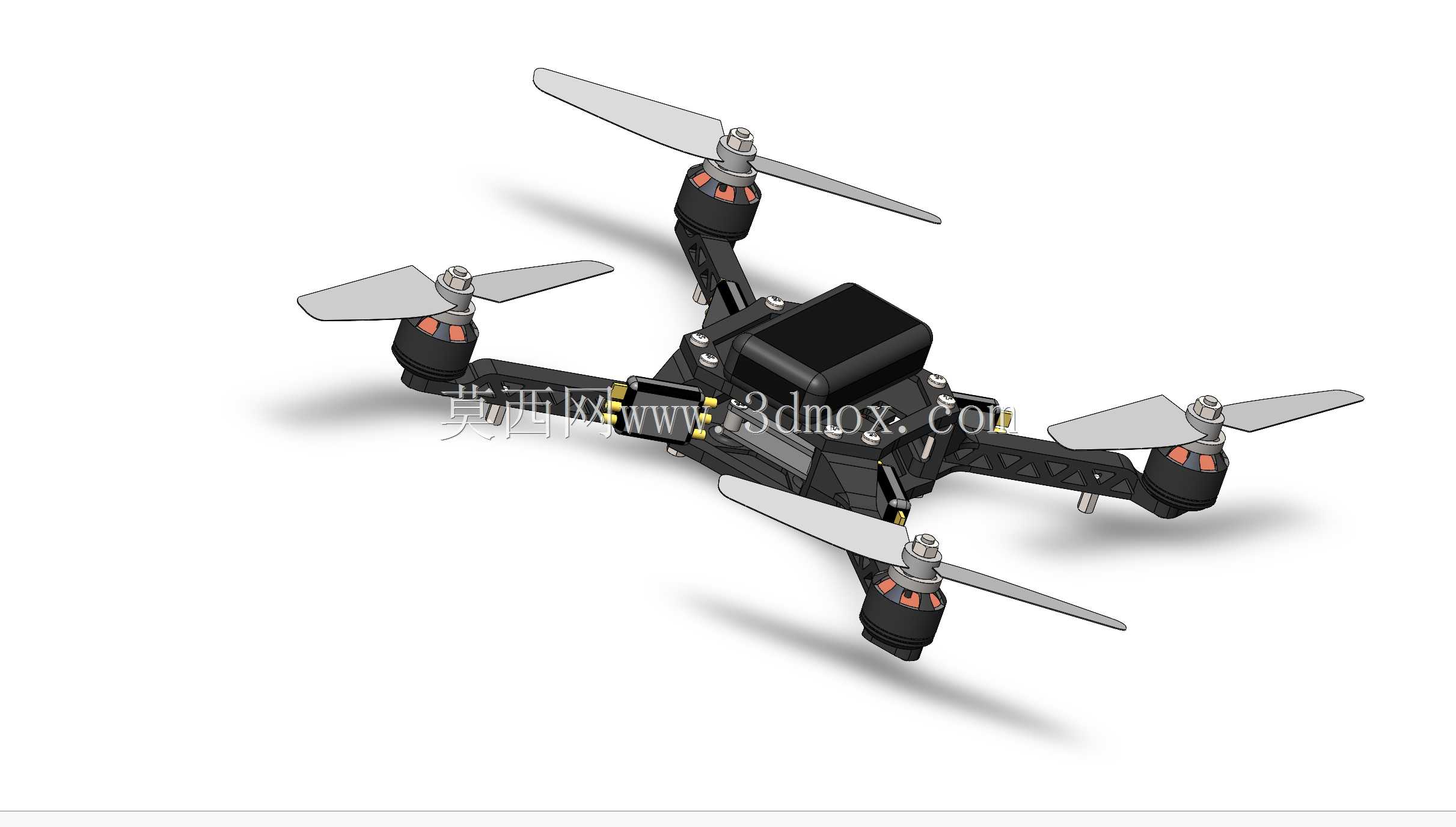

　　这款四旋翼飞行器的结构设计，核心面向低空近景航拍、小型作业场景的入门级验证需求，整体采用X型机架布局，四个旋翼臂以中心飞控舱为核心呈等角度放射状排布，这种布局能让四个电机的拉力输出形成对称的力矩平衡，飞行过程中姿态调整的响应速度更快，也能降低单电机动力波动对整体飞行稳定性的影响。中心舱体采用方正的盒式结构，预留了飞控板、电池、图传模块的安装空间，舱体边缘做了阶梯式卡扣位，不需要额外打胶就能实现上盖与底座的快速扣合，日常检修内部元件时拆装效率更高，同时舱体底部预留了通用相机挂载螺孔，可适配重量在200g以内的小型运动相机，满足日常航拍的挂载需求。四个旋翼臂采用等长设计，从中心舱到电机安装座的距离经过力矩核算，

　　既保证旋翼旋转时不会产生桨叶干涉，也能尽可能缩小整机的横向尺寸，收纳状态下旋翼臂可通过快拆结构向内折叠，折叠后整机尺寸可缩小至展开状态的40%，方便外出携带。电机安装座设置在旋翼臂末端，座体上预留了标准的电机安装孔位，适配市面上主流的22系列无刷电机，安装座侧面设计了走线槽，电机的动力线可顺着旋翼臂内部的空腔直接接入中心舱的电调位置，避免线材外露在飞行过程中被桨叶打到，也能降低飞行时的风阻。旋翼采用两叶式设计，桨根位置做了加厚处理，与电机输出轴的配合位设置了防松卡槽，安装后不需要额外打胶就能避免高速旋转时桨叶松脱。设计过程中特意简化了非必要的结构部件，整体机架没有多余的装饰性结构，所有结构件都服务于动力安装、元件承载、

　　飞行平衡的核心需求，整机自重控制在较低水平，搭配常规3S锂电池就能实现15分钟左右的续航，适合作为入门级飞手的练习机型，也可作为小型作业无人机的基础验证平台，后续可根据实际需求在机架上加装避障模块、抛投装置等扩展配件，适配不同的低空作业场景。需要注意的是，当前设计为基础机架结构，部分防水、减震的细节结构可根据实际使用场景做进一步优化，比如在电机安装座与旋翼臂之间加装减震胶垫，降低电机振动传递到中心舱，提升飞控传感器的工作稳定性，相机挂载位也可加装减震云台，进一步提升航拍画面的清晰度。
