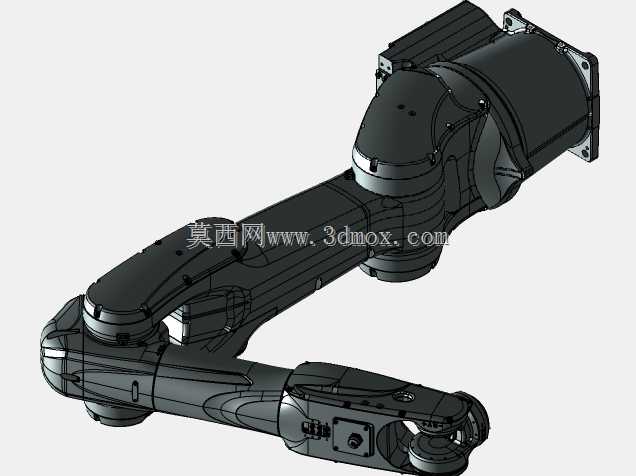

纳奇MZ10LF-01六轴工业机械臂结构

　　这款六轴串联机械臂的结构设计，核心围绕紧凑作业空间内的高灵活度运动需求展开，从关节布局到壳体构型都经过了多轮运动干涉校验，能在狭窄的产线工位内完成多维度的姿态调整。日常应用场景覆盖3C电子零部件上下料、小型工件焊接、装配工位的螺丝锁付、轻载物料的分拣转运，也可搭配视觉模块完成复杂曲面的涂胶、检测类作业，适配多数中小负载的自动化产线改造需求。

　　从功能特性来看，各关节采用一体化的壳体集成设计，将传动组件、走线槽完全内置在臂体结构内部，既避免了外部走线在高速运动时出现的剐蹭、缠绕风险，也让臂体的外轮廓更流畅，减少作业时与周边工装、工件的碰撞概率。腕部采用中空走线结构，末端执行器的气管、线缆可直接从臂体内部穿至法兰端面，不会随关节回转出现线缆扭转磨损的问题，大幅降低长期运行的线缆维护成本。

　　设计阶段优先考虑了安装边界的适配性，底座采用标准法兰安装接口，可直接固定在地面安装座、设备侧装支架或是移动AGV平台上，安装孔位的间距、沉孔深度都匹配通用工业机器人的安装规范，不需要额外做转接板的定制加工。臂体的各段长度经过运动学仿真优化，在保证10kg级额定负载的前提下，尽可能压缩了非工作空间的结构尺寸，回转时的臂体最大外伸轮廓不会超出底座安装范围过多，方便产线布局时预留安全间距。

　　关节处的密封结构采用阶梯式止口配合，能阻挡车间内的切削粉尘、焊接飞溅碎屑进入关节内部，适配机加工、焊接这类工况相对恶劣的生产场景。臂体的壳体采用轻量化的铸造成型工艺，在保证结构刚性的前提下降低了整体自重，既减少了关节电机的负载损耗，也提升了高速运动时的动态响应速度，末端重复定位精度可满足多数精密装配作业的公差要求。

　　在结构细节处理上，各关节的检修口都设置在臂体非运动干涉的侧面位置，日常维护时不需要拆解整个臂体，就能直接完成传动组件的润滑、编码器校准等操作，降低后期运维的拆解难度。末端法兰采用标准的接口尺寸，可快速适配夹爪、焊枪、吸盘等多种通用执行器，不需要额外定制转接法兰，缩短产线换型时的调试周期。
