FRC竞赛用带WCP轴承座升降梯结构

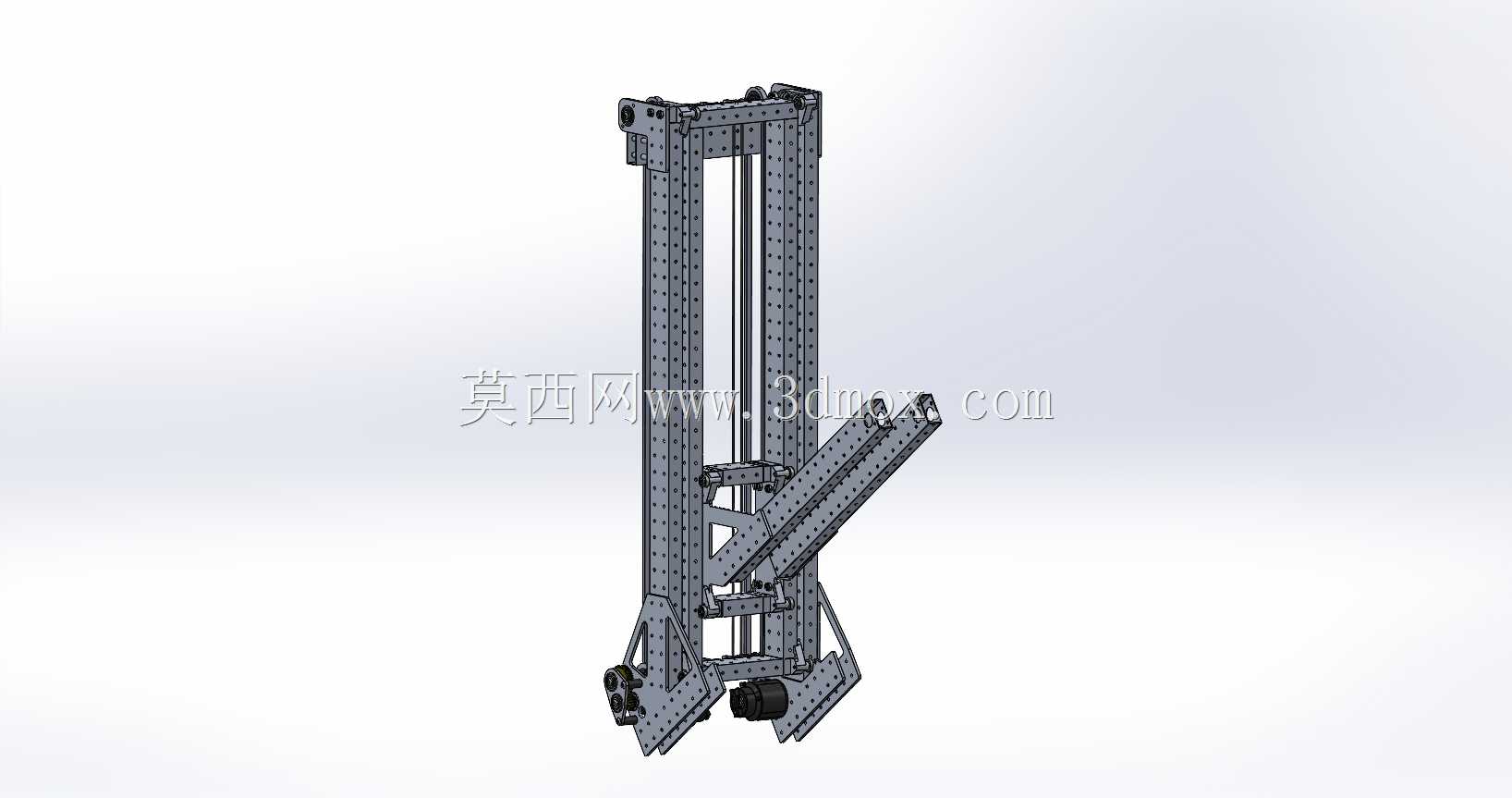

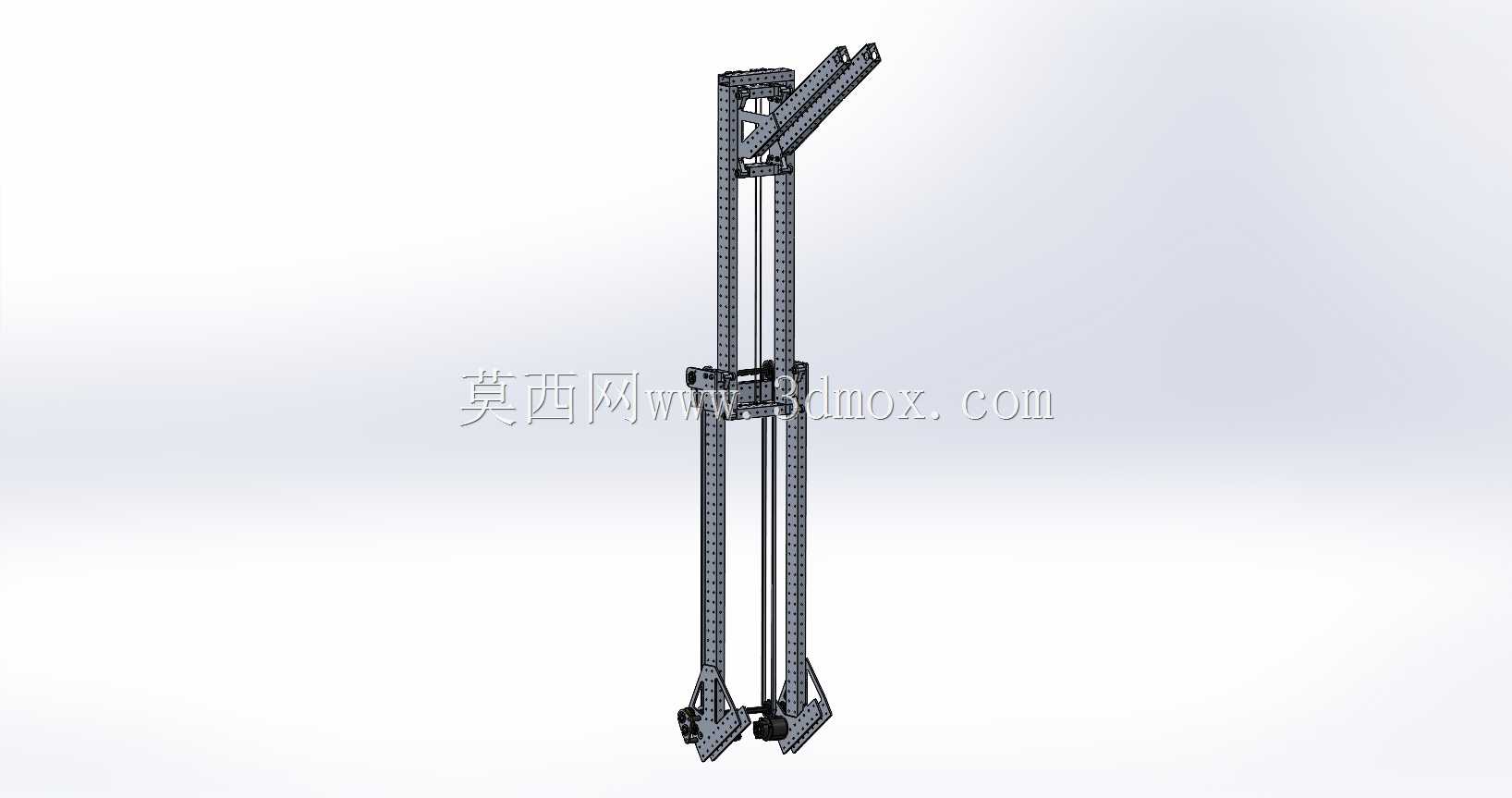

　　这套升降结构是面向FRC机器人竞赛场景开发的通用升降执行机构，核心适配竞赛中需要完成物料抬升、机构举升、高位投放类的任务需求，可直接作为竞赛机器人的主体升降框架使用，也可根据当年赛题任务调整末端执行机构，适配不同的动作输出要求。结构整体采用多孔铝型材搭建主体框架，型材的孔位间距遵循FRC竞赛常用的搭建标准，可兼容市面上绝大多数竞赛级标准连接件，不需要额外做定制打孔加工，参赛队伍可根据自身机器人的底盘安装尺寸，对型材长度做裁切调整，适配不同的安装边界。设计阶段优先考虑了竞赛场景下的结构刚性与轻量化平衡，主体框架采用双立柱龙门式布局，两根竖直主型材作为升降的导向承载主体，中间的滑动托架沿主型材做直线升降运动，

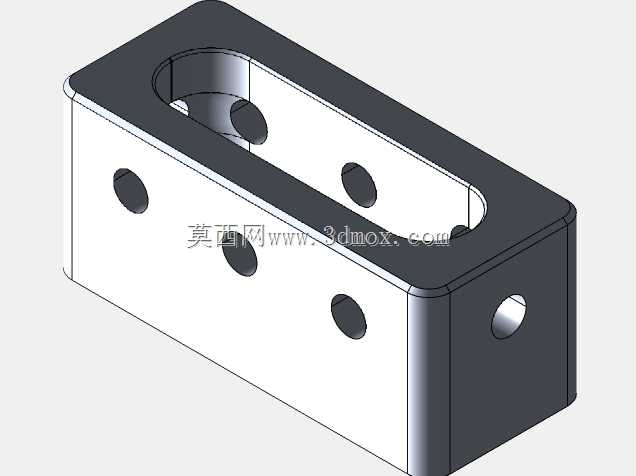

　　斜向布置的支撑型材连接托架下部与主立柱底部，抵消升降过程中托架受到的侧向弯矩，避免举升高位时出现托架晃动、末端定位偏差过大的问题。整套结构集成了WCP型轴承座作为转动支撑部件，轴承座直接安装在主立柱的底部安装位，用于承载升降传动机构的转轴，相比直接在型材上开孔穿轴的安装方式，带标准轴承座的支撑结构可大幅降低转轴转动时的径向跳动，减少传动过程中的卡滞风险，同时轴承座自带的密封结构可阻挡竞赛场地内的碎屑、纤维进入轴承内部，降低比赛过程中的结构故障概率。传动部分预留了常规的卷扬、链条、同步带三种传动方式的安装位，参赛队伍可根据自身的重量限制、举升高度需求选择对应的传动方案，不需要额外对主体框架做二次修改。

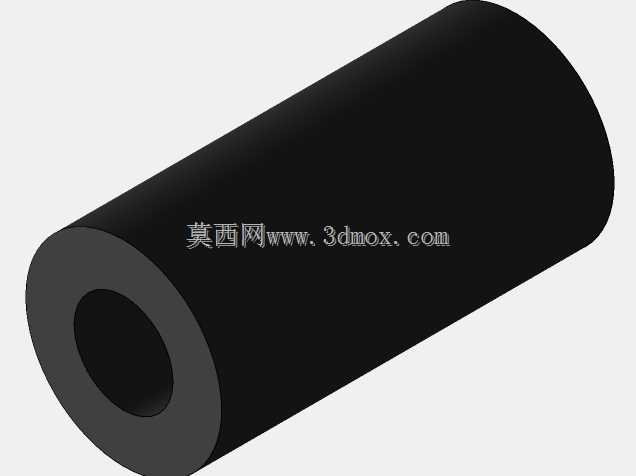

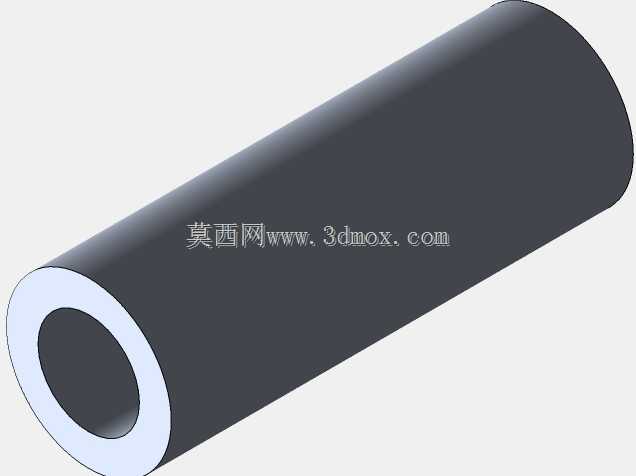

　　结构的安装边界设计充分考虑了竞赛机器人的尺寸限制，收拢状态下整体外轮廓尺寸可适配多数赛季的机器人起始尺寸要求，举升到最高行程时，整体重心仍保持在底盘支撑面范围内，避免举升高位时机器人出现倾翻风险。托架部分预留了多组标准化安装孔，可直接接驳夹爪、投放槽、击球机构等不同的末端执行器，不需要额外加工转接板，缩短参赛队伍的结构调试周期。导向部位采用了低摩擦的滑动衬套与型材配合，不需要额外加装线性导轨即可满足升降过程的直线度要求，既降低了整体结构重量，也减少了采购标准件的成本，同时衬套的磨损更换十分便捷，参赛队伍可在赛事间隙快速完成易损件的替换，保障比赛过程中的设备可靠性。
