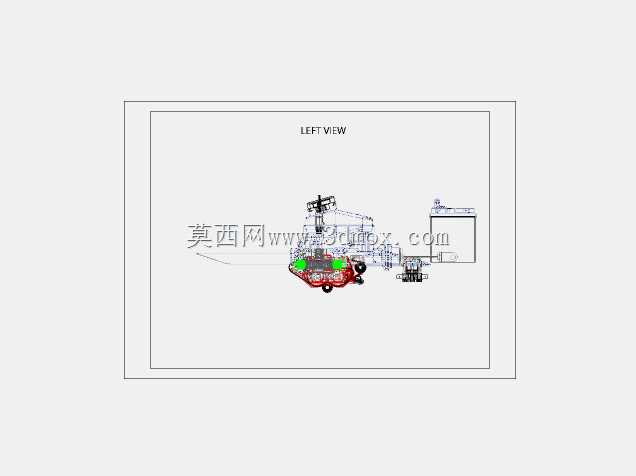

CA6140车床制动系统监控装置结构

　　这套制动系统监控装置是针对CA6140普通车床的制动工况监测需求开发的配套结构，在普通车床的日常加工场景中，主轴制动响应速度、制动到位精度直接影响工件装夹效率、操作安全以及加工工序的衔接流畅度，传统车床的制动机构多依赖机械摩擦片的行程限位实现制动，缺乏直观的状态反馈，操作人员很难在第一时间察觉制动片磨损、制动行程超差等隐性故障，容易出现主轴停转滞后、溜板窜动等问题，严重时甚至会引发打刀、工件飞出等安全事故。该装置的设计思路围绕制动动作的全行程状态采集展开，没有采用冗余的复杂传感架构，而是贴合CA6140车床原有制动杠杆的安装空间做适配性布局，整体安装边界完全贴合车床主轴箱侧方的预留安装位，不需要对原有床身结构做打孔、焊接等二次改装，

　　所有固定点位都对应床身原有螺栓孔位，安装时只需要拆除原有制动机构的侧盖板，将装置的检测触发端与制动杠杆的动作端做刚性连接即可，不会干涉原有制动机构的机械动作逻辑。从功能特性上看，装置的检测模块直接对应制动杠杆的三个关键行程位置：完全松开状态、半制动过渡状态、完全制动锁止状态，不同位置的触发信号可以直接反馈到车床的操作面板指示灯，操作人员在操作位就能直观判断制动机构是否动作到位，不需要俯身探入主轴箱侧方观察机械结构位置，大幅降低日常巡检的操作难度。结构设计上，装置的主体支架采用薄钢板折弯成型，整体轮廓尺寸控制在长180mm、宽120mm、厚75mm的范围内，不会超出车床主轴箱的外轮廓边界，避免在加工过程中被飞溅的切屑、切削液直接冲刷，

　　所有走线都沿主轴箱原有走线槽布置，不会出现线缆悬空被回转部件勾挂的风险。装置的触发端采用耐磨尼龙材质的接触头，与制动杠杆的接触部位做圆弧过渡处理，长期往复动作也不会刮伤制动杠杆的金属表面，接触压力控制在5N以内，不会给制动杠杆的动作带来额外阻力，保证原有制动机构的响应速度不受附加装置的影响。在实际应用中，这套装置除了能做实时状态指示，还能为后续的车床数控化改造预留制动状态信号接口，不需要额外加装检测元件就能获取制动动作的开关量信号，适配普通车床的数控升级、自动化上下料改造的信号采集需求，在制动片磨损导致制动行程超出预设阈值时，装置还能触发行程超限的提示，提醒维护人员及时调整制动间隙或者更换摩擦片，把故障隐患排除在出现加工问题之前，相比传统的事后维修模式，能大幅降低车床因制动故障导致的停机时间，也能减少因制动失效引发的操作安全风险。
