卧式双齿轮传动金属研磨设备结构设计

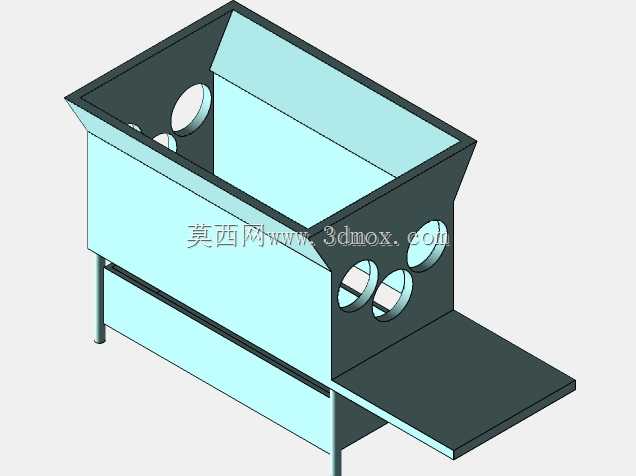

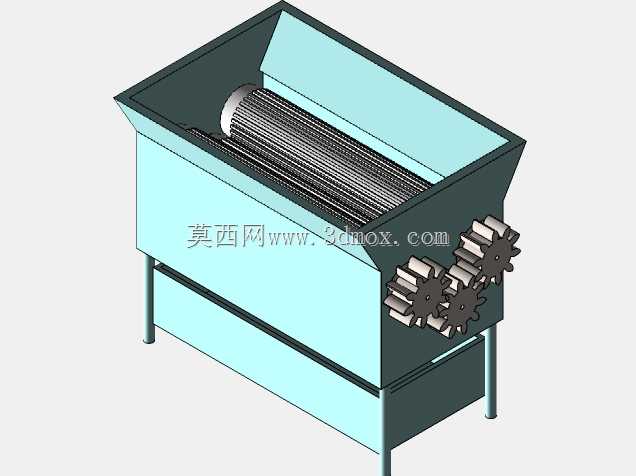

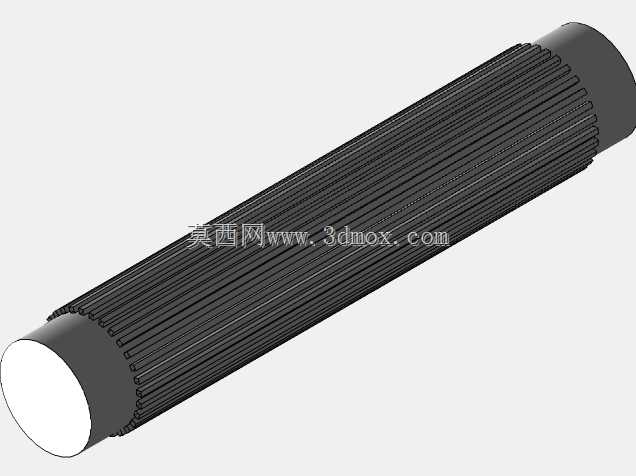

　　这款卧式结构的金属研磨设备，主要面向金属加工环节的表面精整、边角去毛刺、小型金属件批量光整加工场景，在五金零件加工、小型铸件后处理、机加工件飞边去除的生产线上应用广泛，可适配不同规格的金属工件研磨作业，替代部分人工打磨工序，提升批量加工的一致性。设备整体采用上宽下窄的槽式进料结构，进料口做外扩式斜边设计，方便作业人员批量投放待研磨工件与研磨介质，槽体内部设置带凸起纹路的卧式研磨辊，辊体表面的纹路经过参数化排布，可在转动过程中带动槽内工件与磨料充分翻滚摩擦，避免工件局部研磨过度或者出现研磨死角。传动端采用多组外啮合圆柱齿轮结构，齿轮组直接与研磨辊轴端连接，通过齿轮啮合传递扭矩，相比带传动结构，传动比更稳定，

　　可承受研磨过程中工件卡滞带来的瞬时冲击载荷，齿轮外侧预留润滑与检修空间，日常维护时可直接对啮合齿面加注润滑脂，无需拆解整体槽体。设备底部设置四根独立支撑腿，支撑腿底部预留安装固定孔位，可直接通过膨胀螺栓固定在车间混凝土地面，安装时需保证支撑面水平度偏差不超过千分之二，避免设备运行过程中因槽体倾斜导致磨料与工件堆积在单侧，影响研磨均匀性。槽体下部设置封闭的储液或集料腔，可承接研磨过程中产生的金属碎屑与研磨废液，腔室侧面预留排污接口，可外接车间废液收集管路，无需人工频繁清理槽内积渣。设计过程中针对研磨辊的转速做了区间限定，辊体线速度控制在适合金属件研磨的合理区间，既保证研磨效率，又避免转速过高导致工件表面出现磕碰划痕；

　　槽体内壁采用耐磨板材衬层，可抵御磨料与工件长期摩擦带来的损耗，衬层通过沉头螺栓固定，磨损后可单独更换，降低设备长期使用的维护成本。齿轮传动组的齿宽与模数经过载荷校核，可满足满槽工况下的连续运转需求，轴端设置密封结构，防止研磨过程中的碎屑、废液进入轴承位造成部件磨损。设备整体外形紧凑，安装边界占用空间小，可直接对接现有机加工生产线的出料端，完成机加工后的工件直接转入研磨工序，减少工序间的物料转运距离，适配中小批量金属加工车间的产线布局需求。
