卧式木炭挤压成型生产设备结构设计

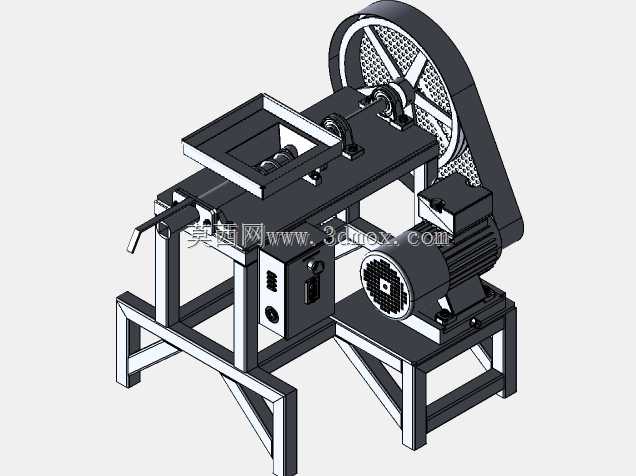

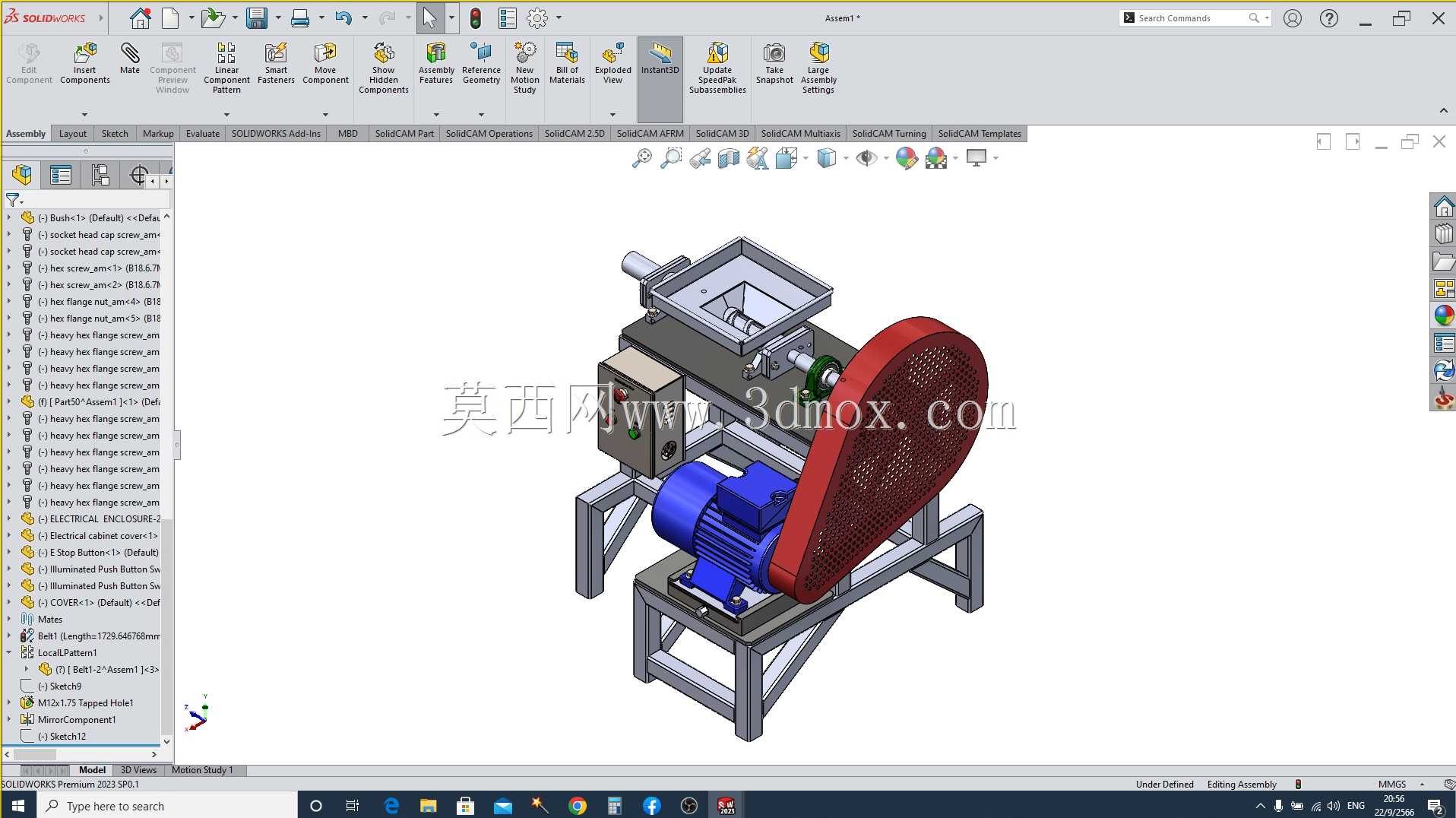

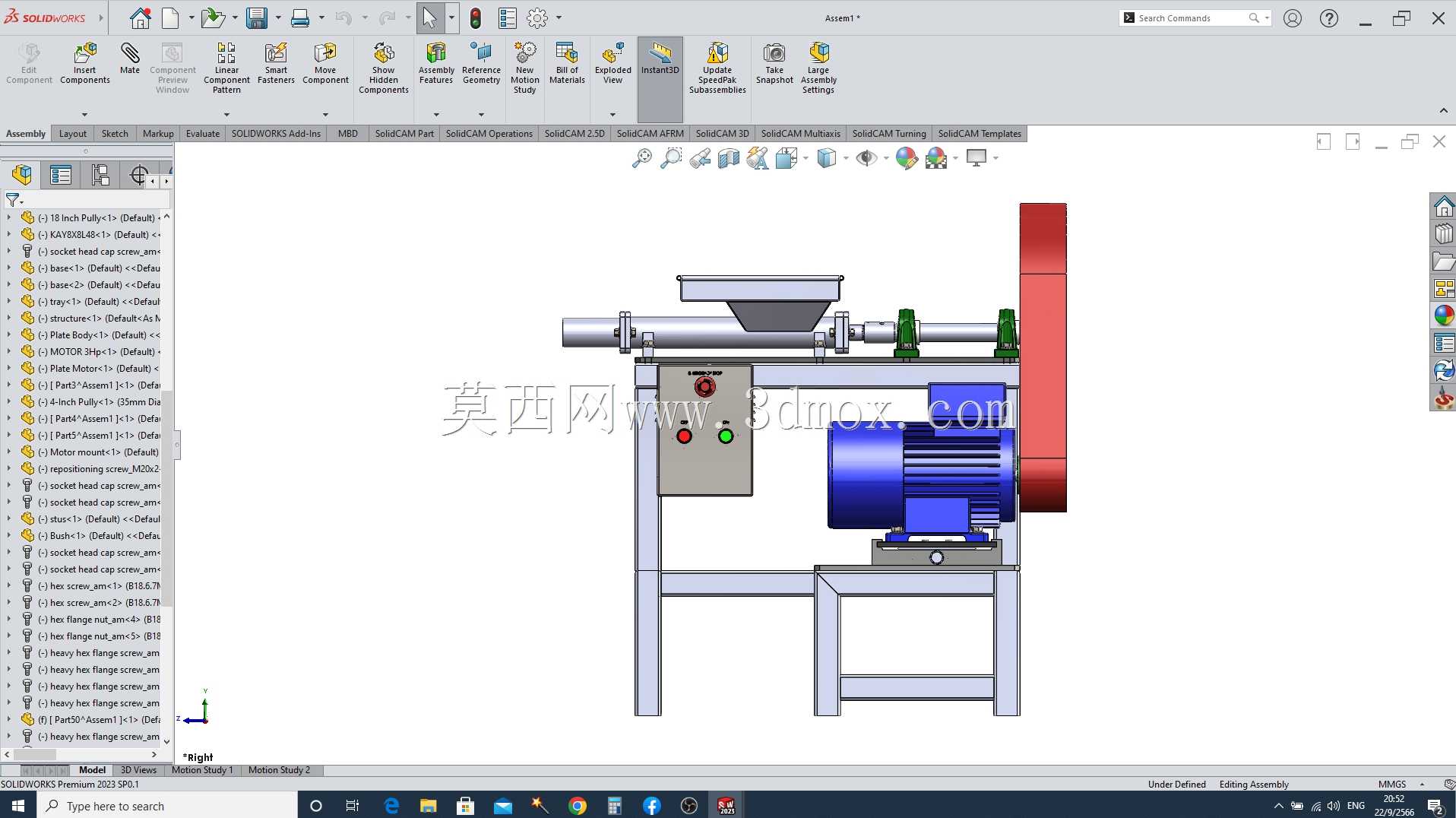

　　该设备针对生物质炭粉冷压成型工序设计，主要应用于机制木炭生产、农林剩余物资源化加工场景，可将混合好粘结剂的炭粉、竹屑粉、果壳炭碎料挤压成规则棒状坯料，为后续炭化或直接成型成品炭提供初坯，适配中小型炭制品加工厂的连续生产需求，也可用于民用烧烤炭、工业引火炭的前段成型工序。设备整体采用卧式布局，机架采用方管焊接框架结构，底部设置交叉斜撑强化整体刚性，避免大挤压力工况下出现机架形变，安装时需保证底部框架与硬化地面贴合，预留四周不小于800mm的操作维护空间，进料端高度适配人工倒料或小型螺旋上料机对接，出料端高度可衔接后续输送或截断装置。传动系统采用大直径带轮搭配减速电机的结构，带轮外侧设置网状防护结构，既保证传动散热又避免操作安全隐患，

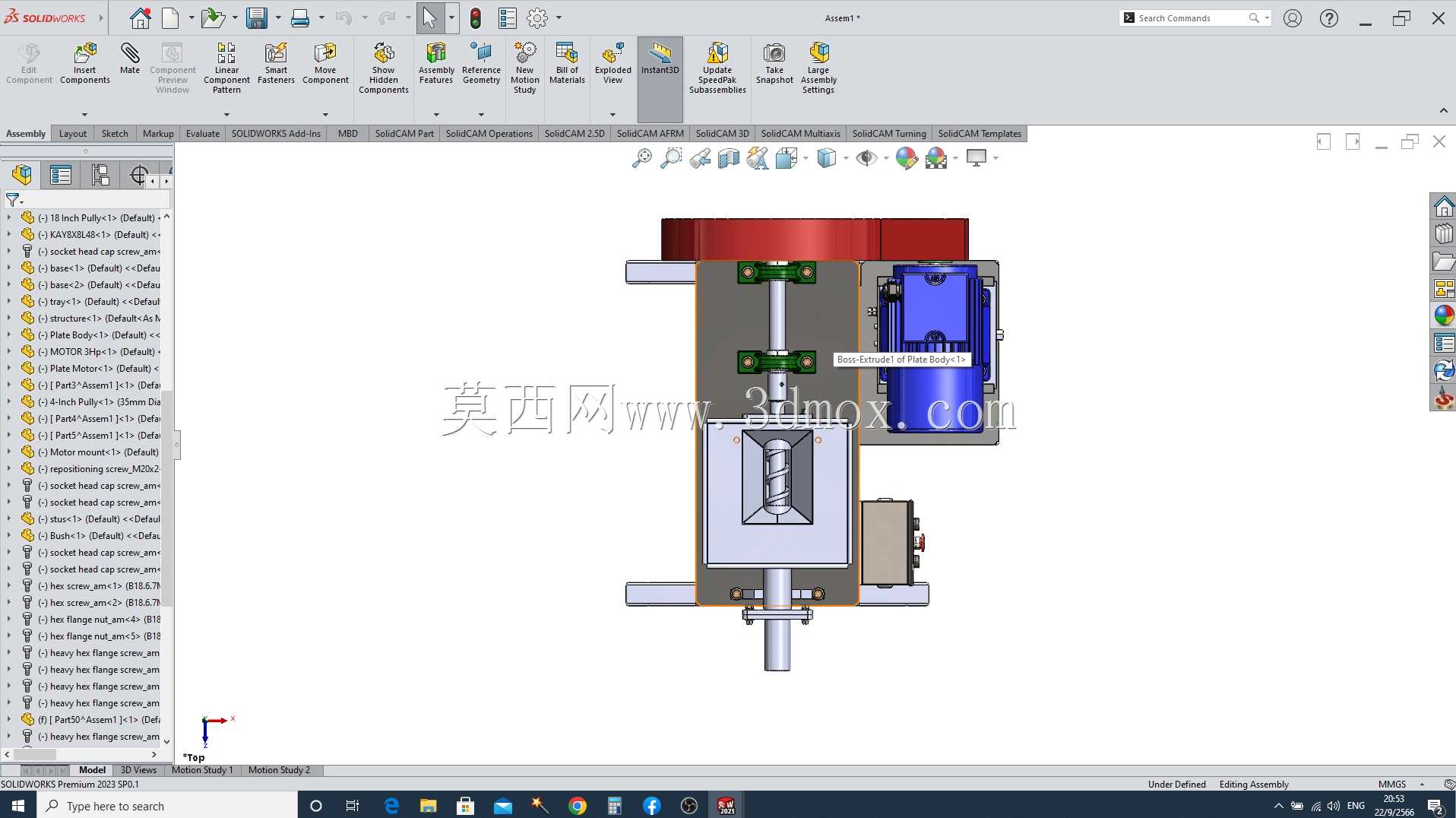

　　电机安装在机架侧下方的独立安装位，通过调整螺栓可调节皮带张紧度，挤压腔内部设置螺旋推进结构，进料口为敞口方形料斗，料斗侧壁设置倾斜导料面，避免粉料堆积架桥，挤压出料端设置成型模腔，可根据需求更换不同截面形状的模套来生产不同规格的炭棒。设计过程中优先考虑工况耐用性，所有转动部位均配置密封轴承座，避免炭粉进入轴承造成磨损，电控元件集中安装在机架侧部的控制盒内，设置急停与过载保护，设备整体重心偏低，运行时振动幅度小，无需额外做混凝土基础固定，放置在平整硬化地面即可投入使用，日常维护仅需定期检查皮带张紧度、轴承润滑情况以及挤压螺旋的磨损量，易损件更换无需拆解整体机架，可从侧部直接拆装维护。挤压螺杆采用变螺距设计，进料段螺距较大保证进料顺畅，挤压段螺距逐步缩小逐步增大挤压力，保证炭粉在腔体内逐步压实，成型密度均匀，不会出现表层松散内部紧实的分层问题，出料口设置的导向结构可保证挤出的炭棒直线度达标，减少后续截断工序的废料率。
