根部式空气压缩机体壳结构三维设计

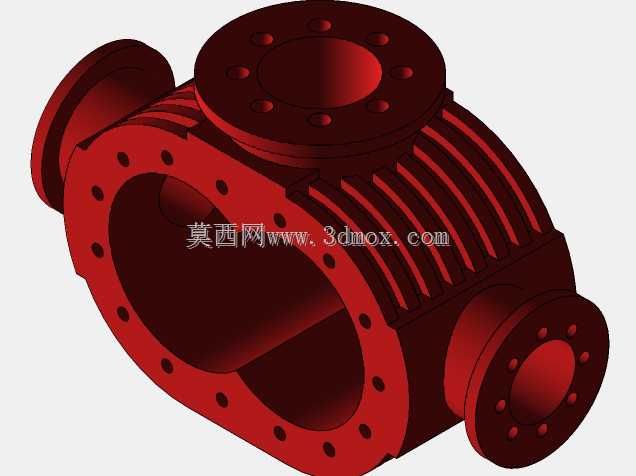

　　在工业气动系统的动力供给环节，这类根部结构的空气压缩机核心腔体部件，是容积式压缩设备的核心承载构件，区别于普通立式压缩机的腔体布局，该结构采用多向法兰接口设计，可同时适配进气、排气、端盖安装、附属阀组挂载的多维度安装需求，在机床配套气动系统、车间集中供气站、小型工业设备的内置气源单元中应用广泛。从实际工况适配角度看，该壳体作为压缩腔的外部承载结构，需要承受0.7-1.2MPa的常规工作气压，部分变工况运行场景下瞬时压力波动可达1.5MPa，因此壳体的壁厚设计、法兰螺栓孔的排布密度、加强筋的布局逻辑，都围绕承压均匀性做了针对性优化。壳体外表面的轴向散热筋结构，并非装饰性设计，压缩过程中空气被挤压会产生大量热量，

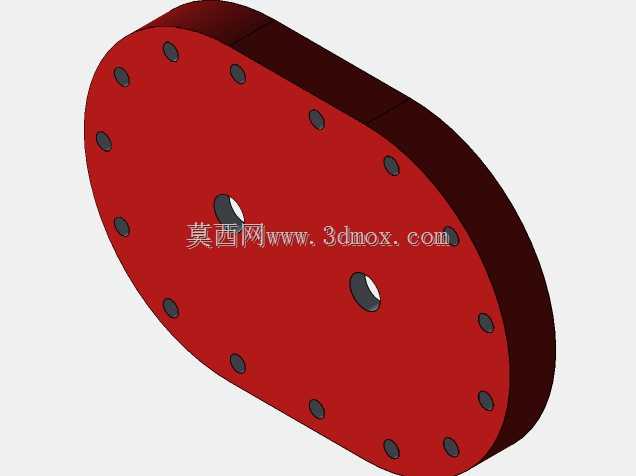

　　这些沿腔体轴向分布的散热筋可以增大壳体与空气的接触面积，在无额外冷却辅件的小型压缩单元中，可将腔体工作温度控制在合理区间，避免润滑油高温碳化、密封件过早老化的问题。三个方向的法兰接口分别对应不同的功能：顶部大尺寸法兰用于安装压缩腔上端盖及驱动端轴承座，侧部两个不同通径的法兰分别作为压缩后高压气排气口、待压缩空气进气口，每个法兰端面上的螺栓孔采用等节距圆周排布，螺栓孔的位置度公差控制在0.1mm以内，保证端盖安装后密封面的平面度贴合要求，避免高压气体泄漏。设计过程中首先确定压缩腔的有效容积，根据额定排气量反推腔体内径尺寸，再结合承压要求计算壳体基础壁厚，常规铸铁材质下壁厚取内径的1/12-1/10即可满足强度要求，

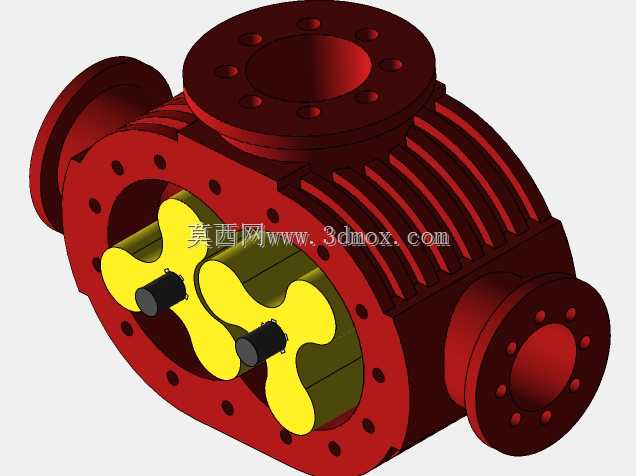

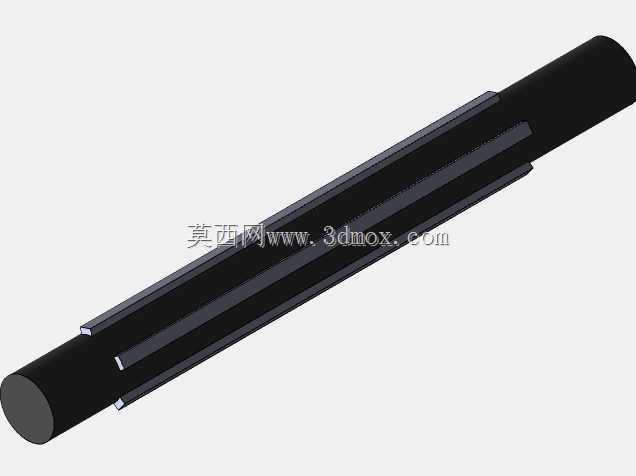

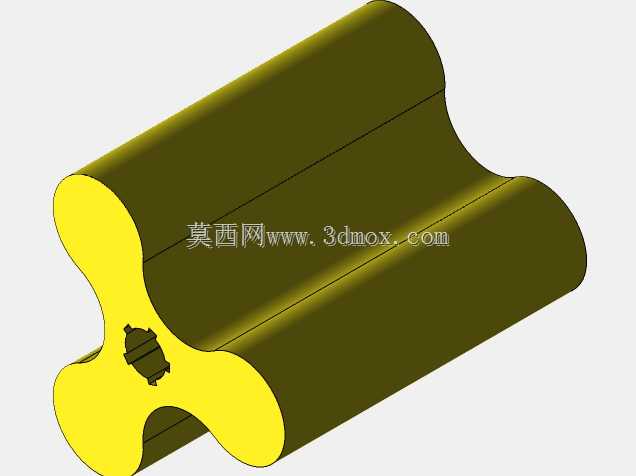

　　之后在腔体外部非安装面布置轴向散热筋，筋的高度取壁厚的1.5-2倍，筋的间距根据铸造工艺的拔模要求做了适配，避免铸造时出现铁水填充不足、筋条根部缩松的缺陷。安装边界方面，该壳体的三个法兰接口的端面垂直度均相对于腔体中心轴线做了公差约束，安装时可通过法兰端面的定位止口与配套端盖实现快速同轴定位，不需要额外做同轴度找正，可大幅降低现场装配的工时消耗；壳体外部无突出的尖锐结构，所有棱边均做了R2-R3的铸造圆角，既避免搬运安装过程中磕碰伤人，也能减少应力集中点，提升壳体的疲劳寿命。从气路走向逻辑看，该根部式结构的腔体可以让进气气流沿腔体切向进入，配合内部转子的转动方向减少进气阻力，排气口设置在腔体压缩行程的终点位置，可最大限度减少余隙容积，提升容积效率，相比普通轴向进出气的结构，同容积下排气效率可提升8%左右。在配套机床的气动系统中，这类压缩机通常安装在机床的底座空腔内，因此壳体的外形尺寸做了紧凑化设计，三个法兰的外圆尺寸、壳体主体的最大外径都控制在安装空间允许的范围内，不需要对机床底座做额外的改造即可直接替换原有同规格压缩机体壳。密封结构的适配设计上，每个法兰端面都预留了密封槽的安装位置，可适配O型橡胶密封圈或者金属缠绕垫片，根据不同的工作压力等级选择对应的密封件即可，不需要对法兰端面做二次加工。日常运维过程中，该壳体的散热筋表面可直接用压缩空气吹扫清理积尘，不需要拆解设备即可完成日常散热通道的维护，

　　散热筋的排布方向与设备安装后的气流方向一致，设备运行时自带的冷却风可顺着筋条方向流过，带走热量的效率更高。针对部分高湿度工况的使用需求，壳体的最低位置法兰接口可兼做冷凝水排放口，定期打开接口处的堵头即可排出腔体内积聚的冷凝水，避免冷凝水混入润滑油中导致润滑失效。从建模逻辑上看，该结构采用参数化建模方式，所有法兰尺寸、螺栓孔位置、散热筋参数都设置了可调整的参数变量，后续如果需要适配不同排量的压缩机型，只需要修改对应参数即可快速生成新的壳体模型，不需要重新从零开始绘制，可大幅缩短同系列产品的设计周期。建模过程中对铸造工艺的拔模斜度做了统一设置，所有沿拔模方向的面都设置了1:100的拔模斜度，保证铸件可以顺利从砂模中取出，同时不会影响各安装面的尺寸精度。
