费拉里式感应电能表内部结构三维建模

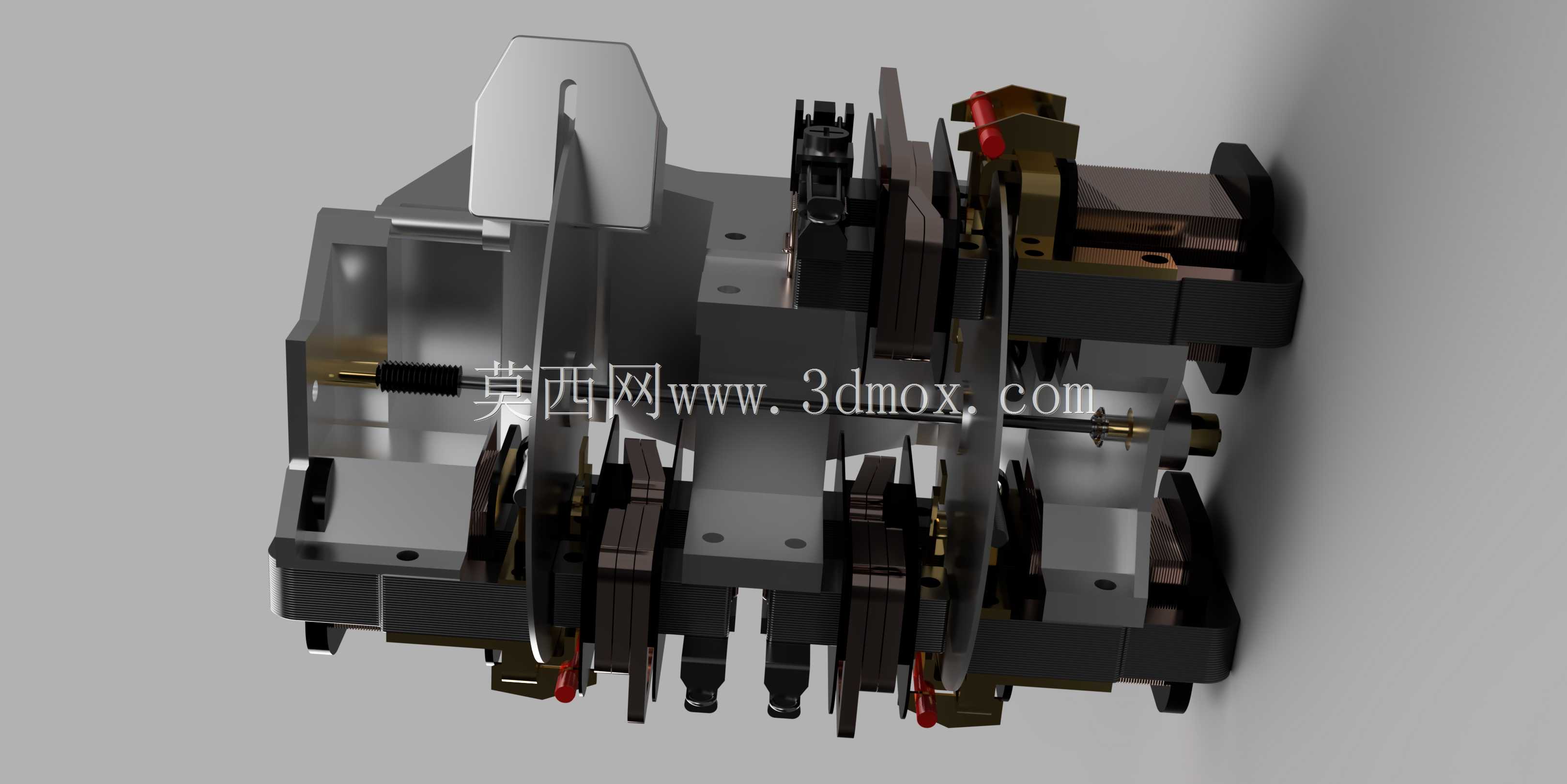

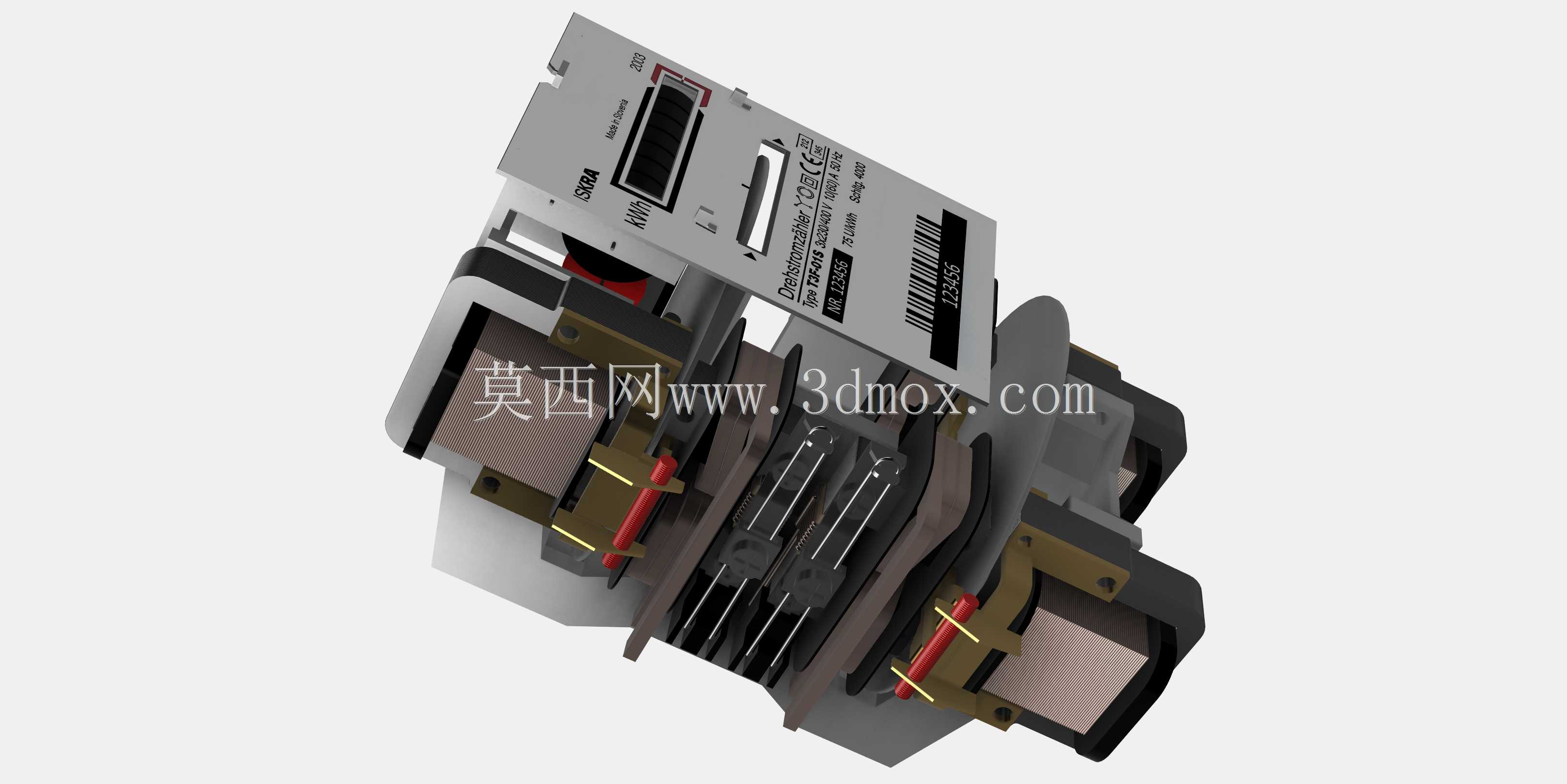

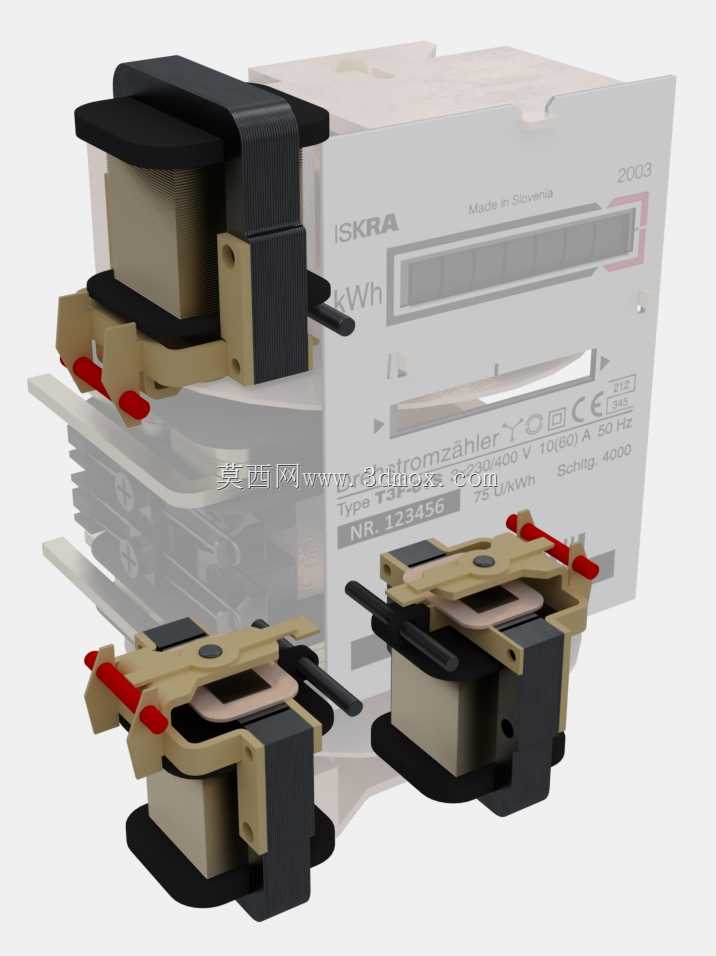

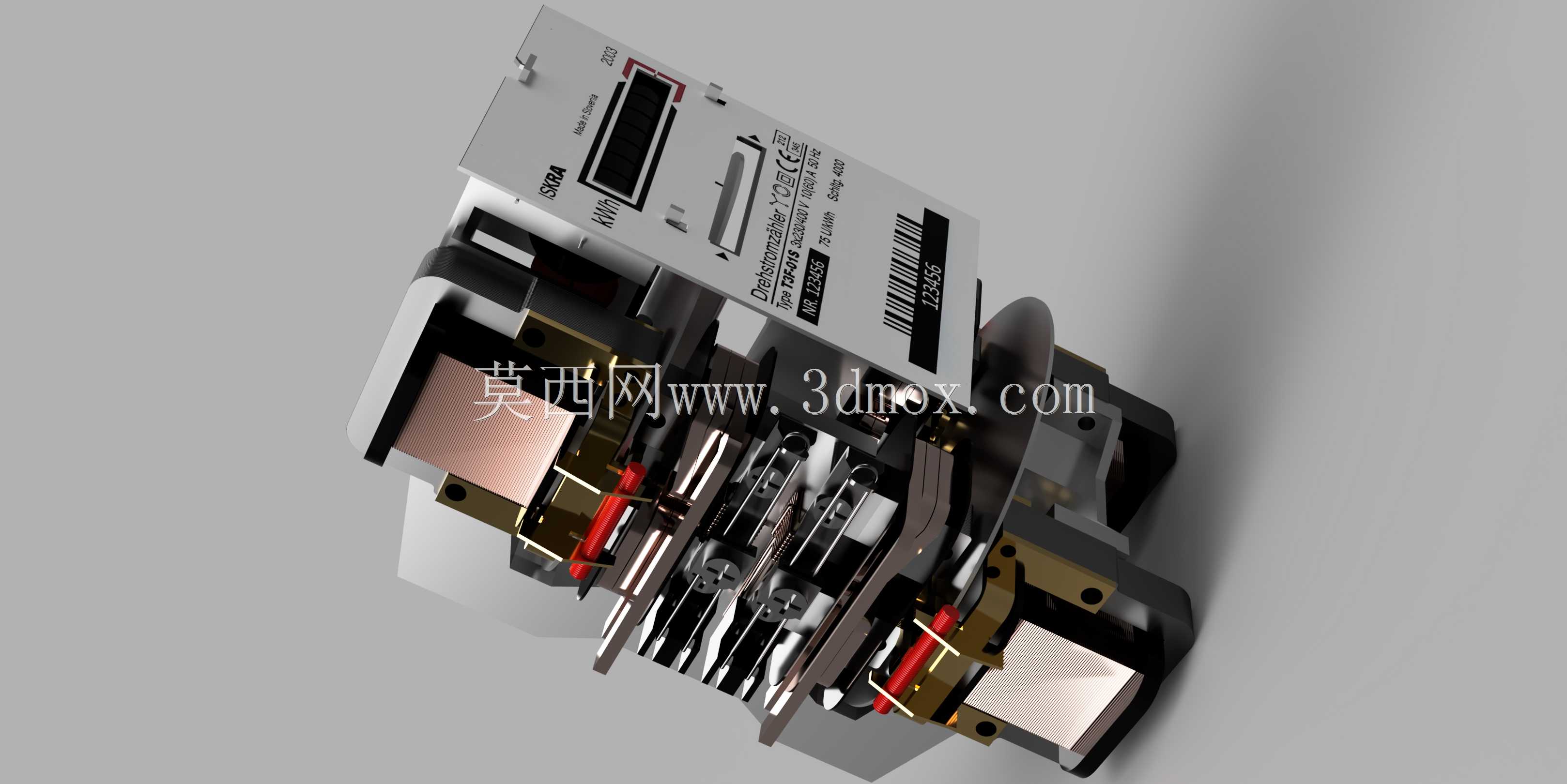

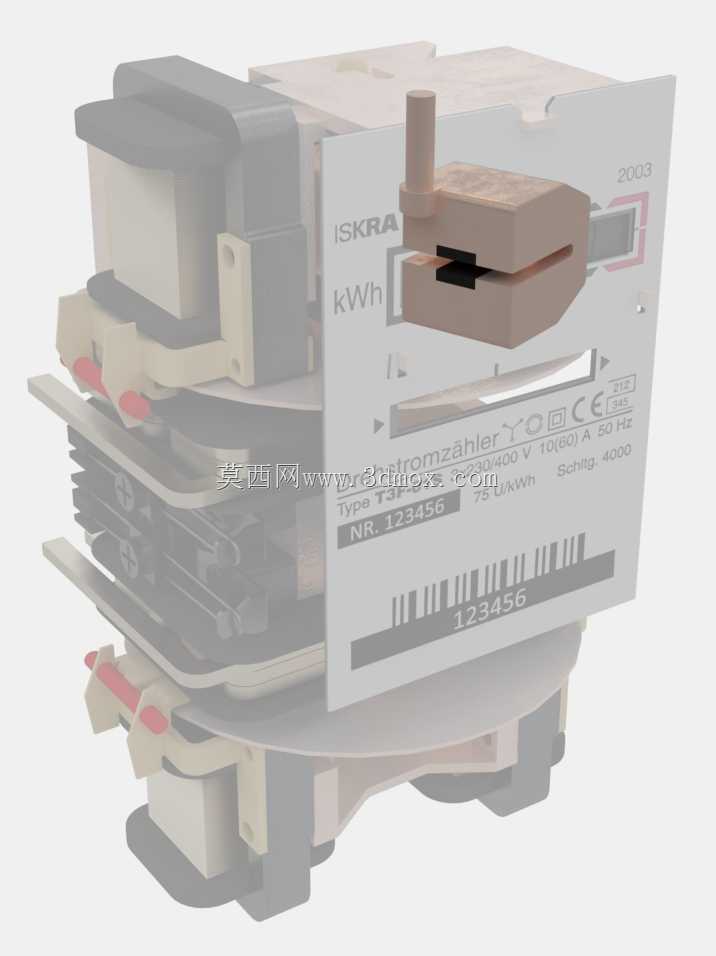

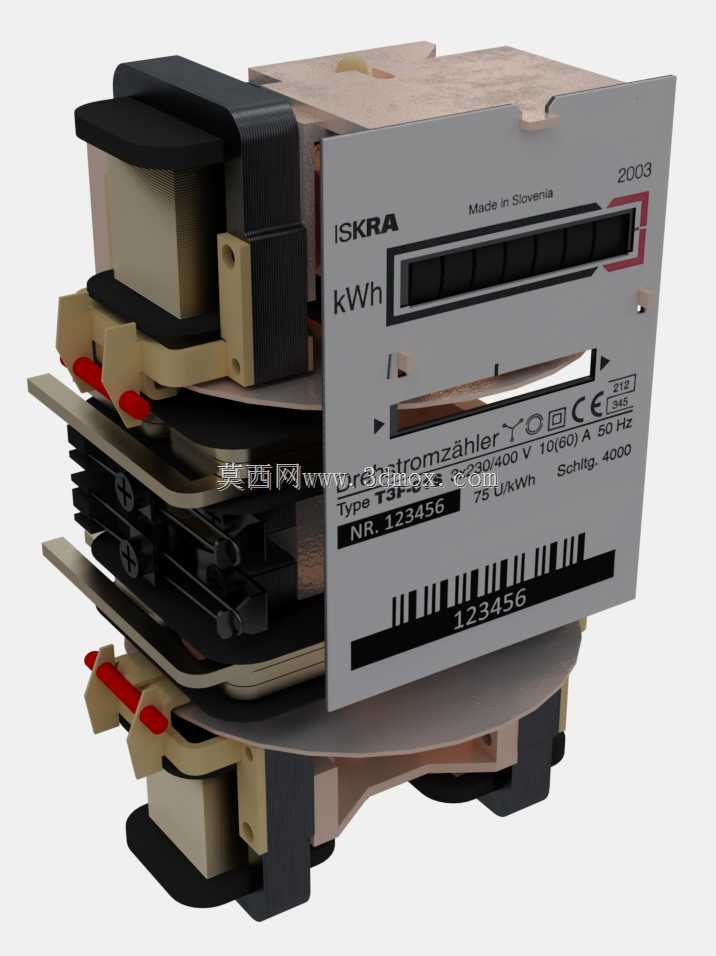

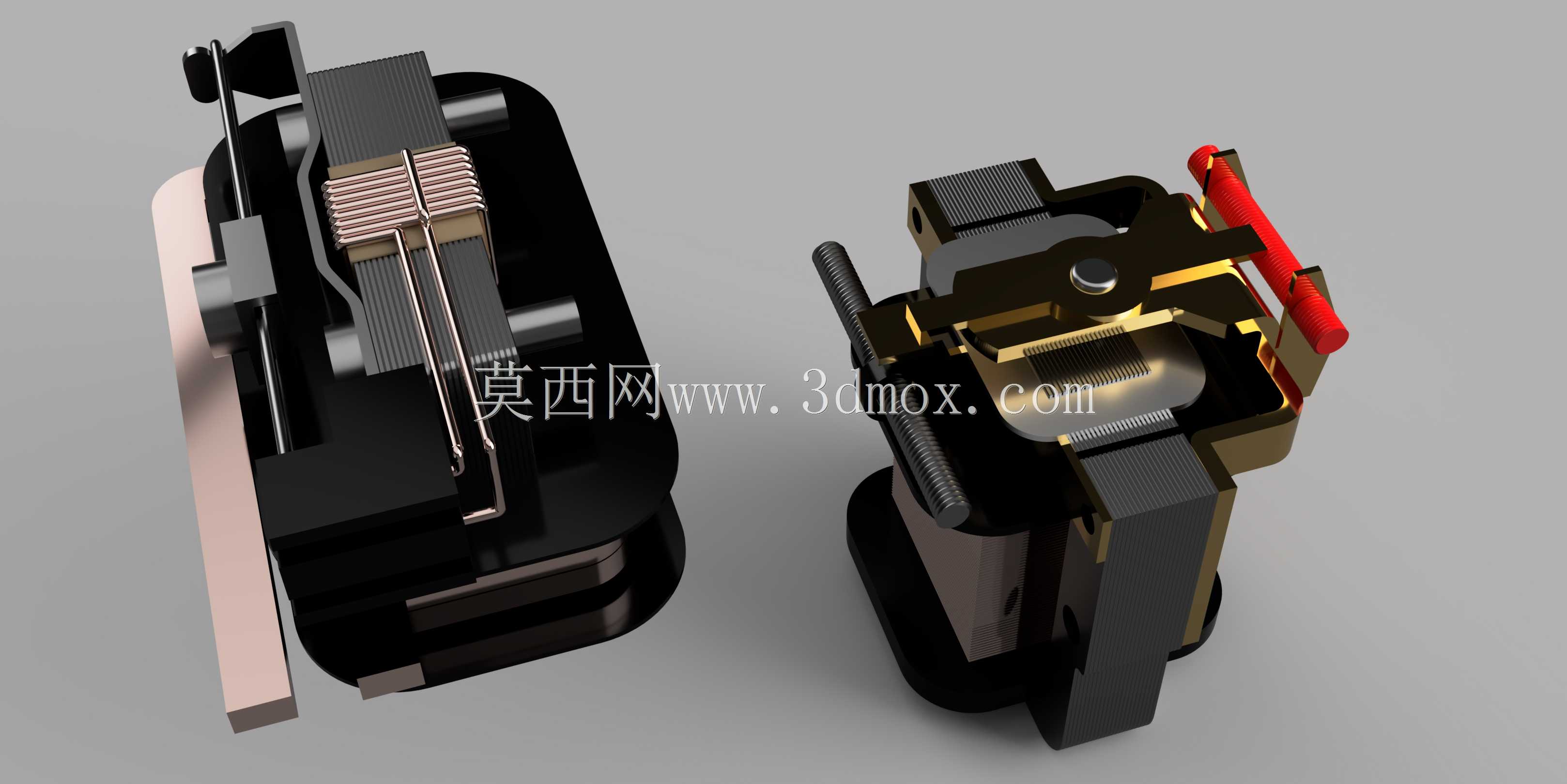

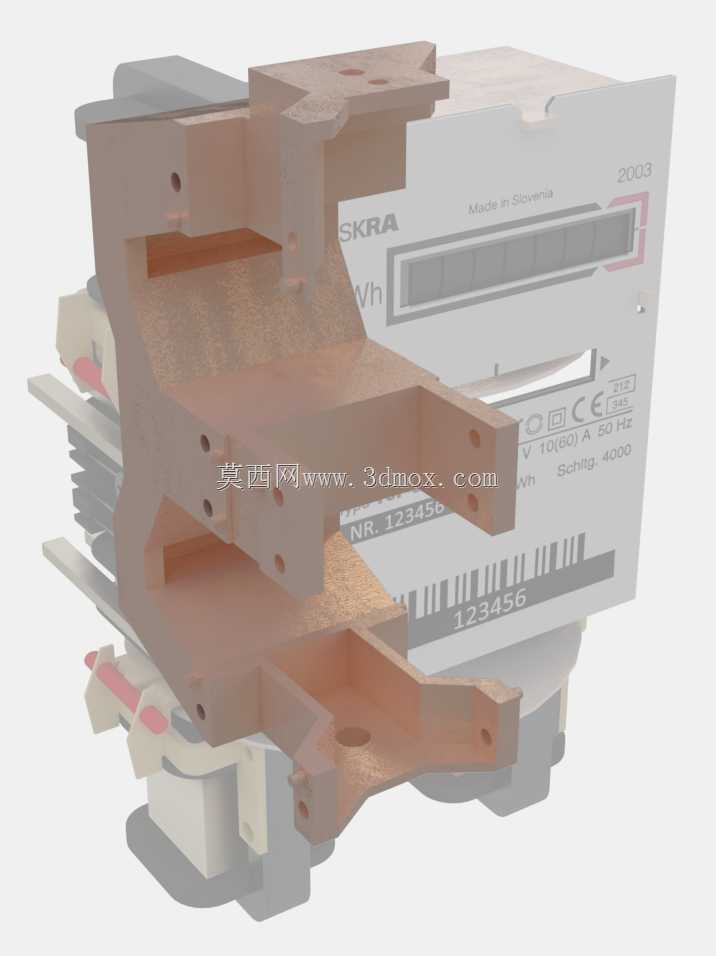

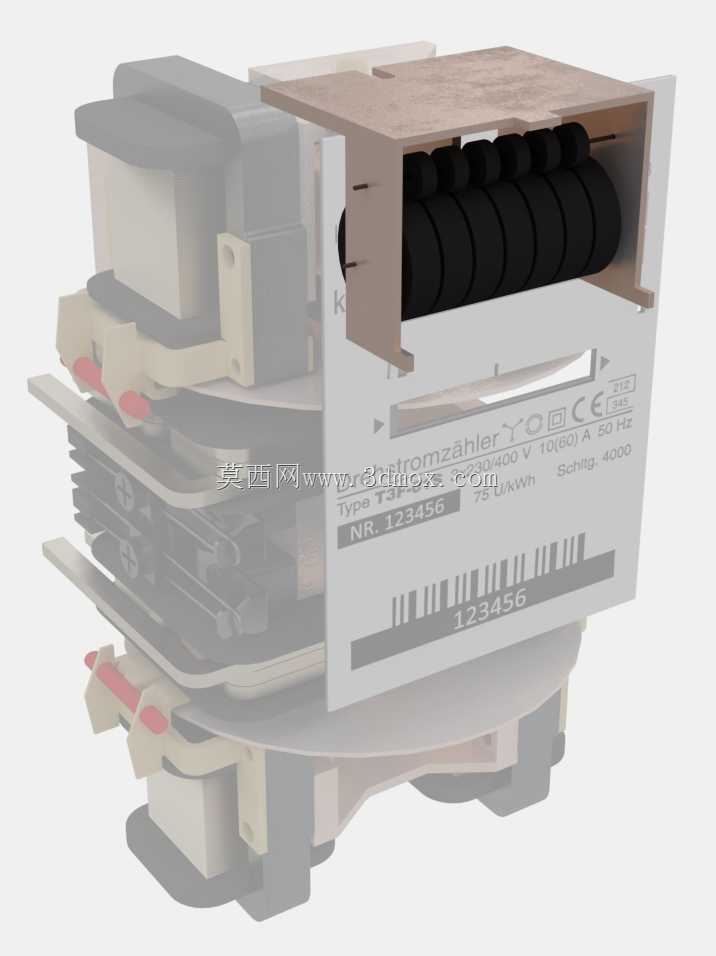

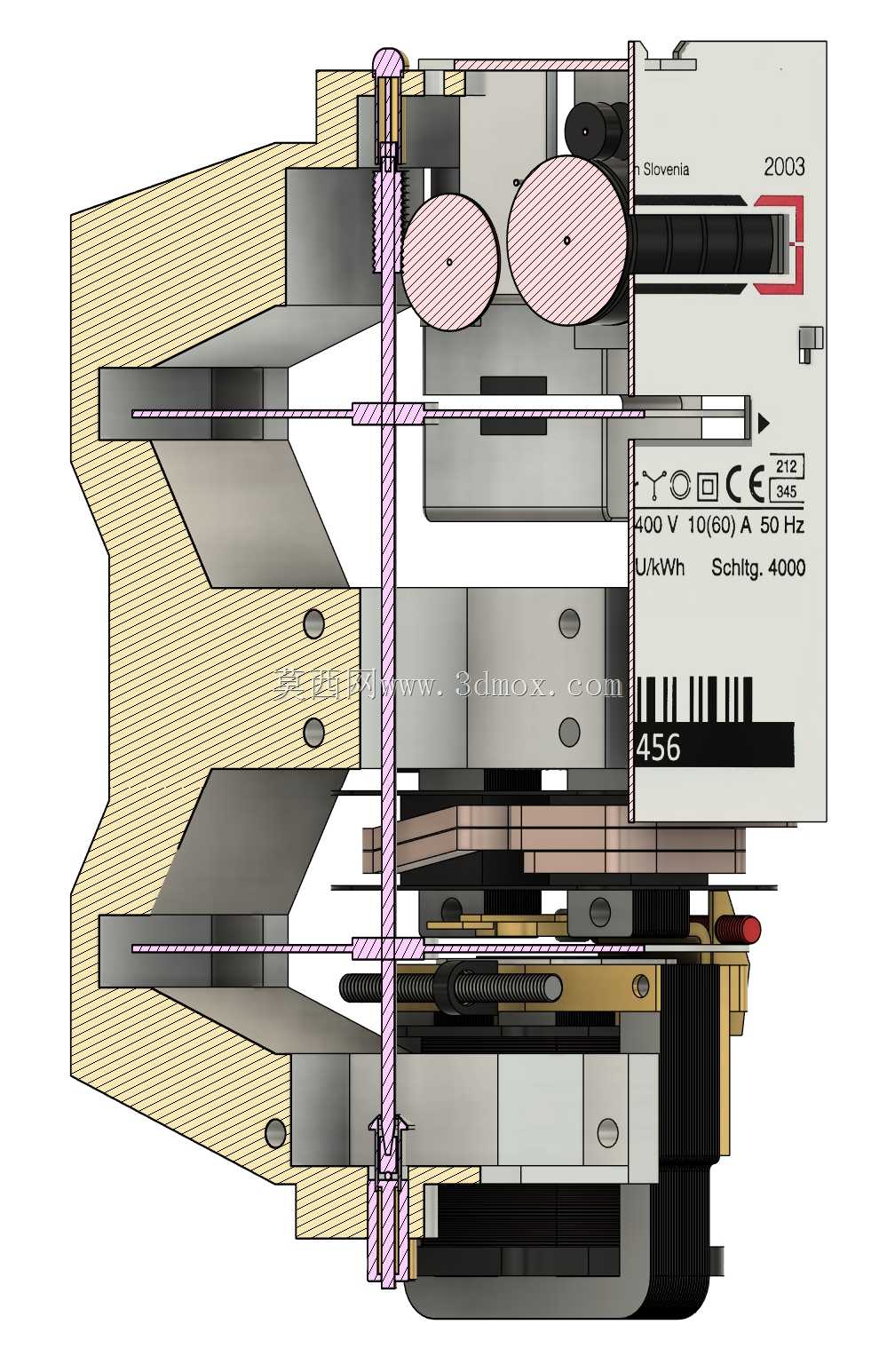

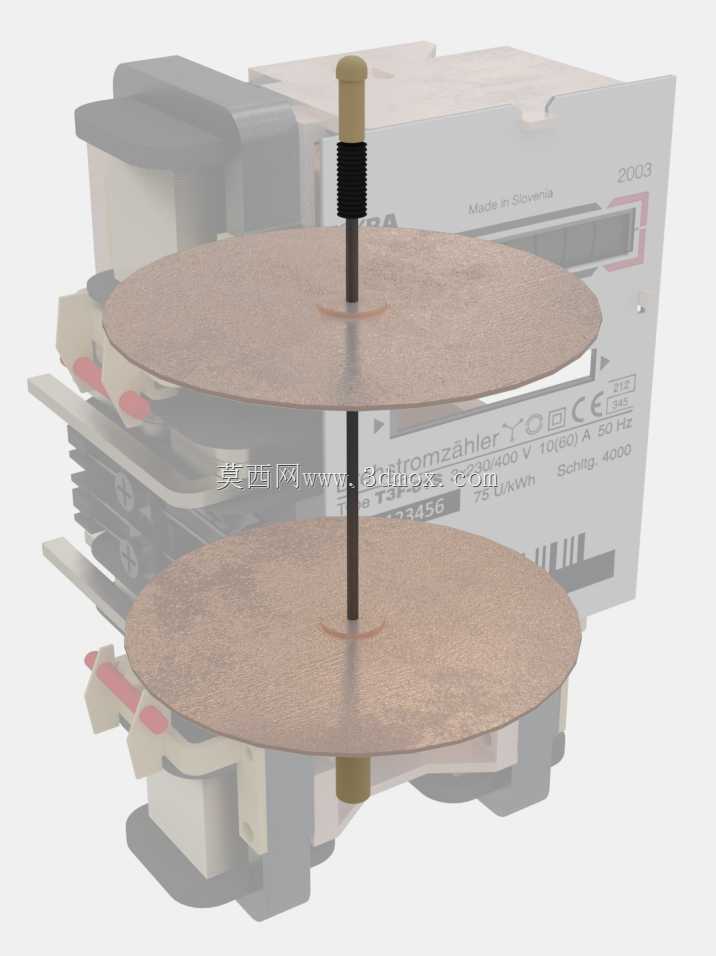

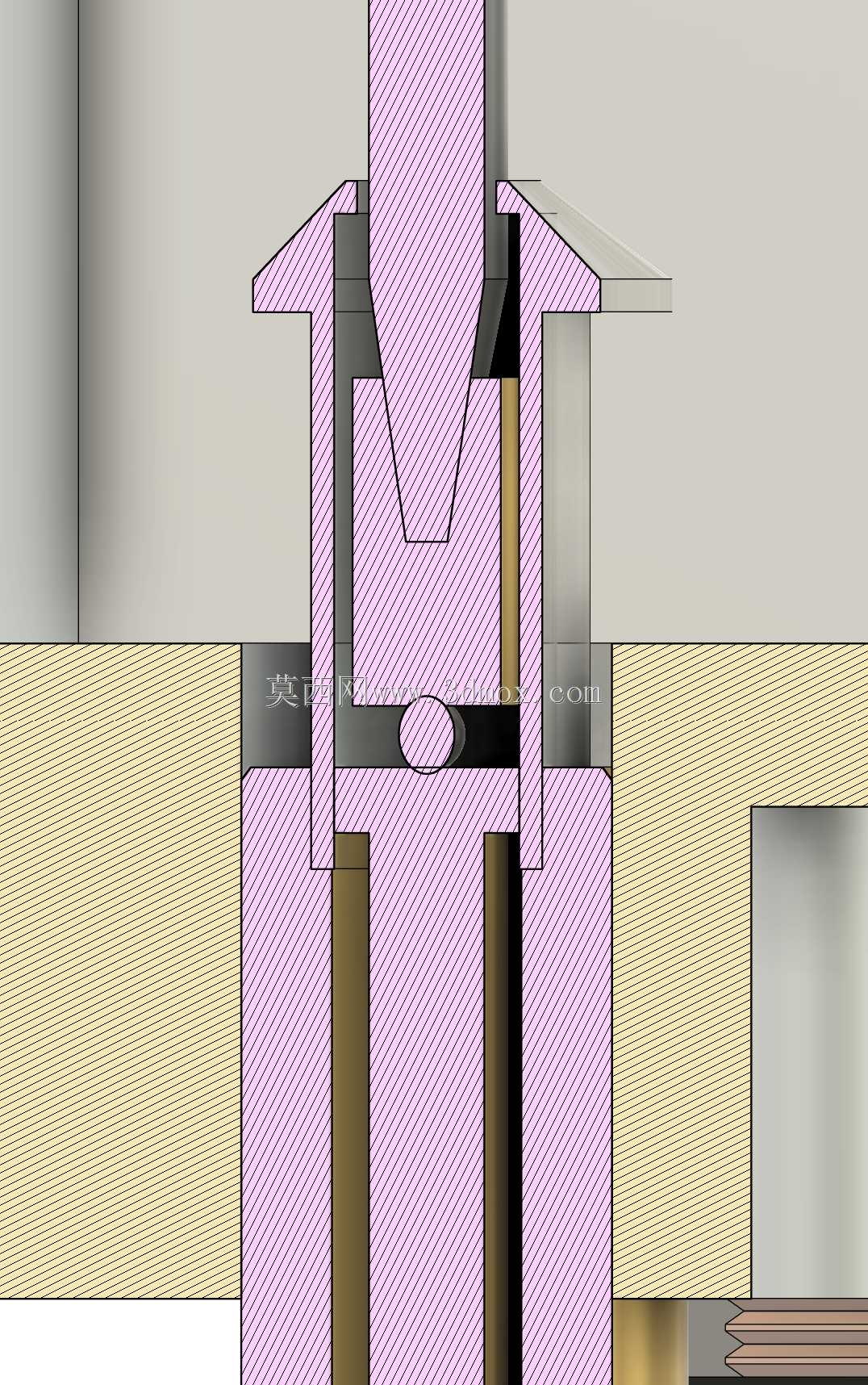

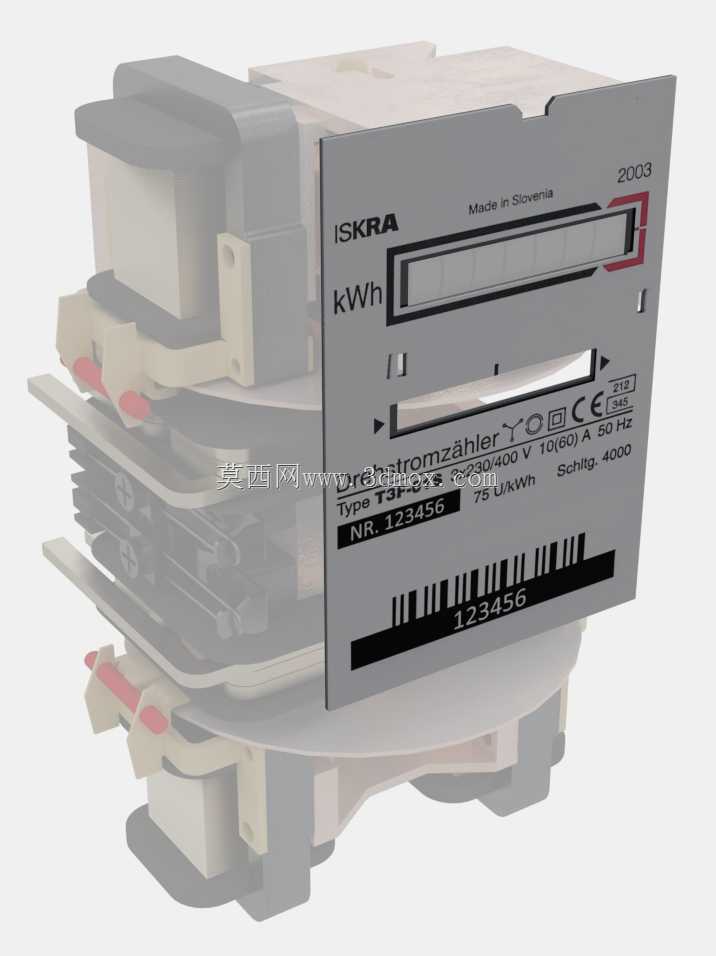

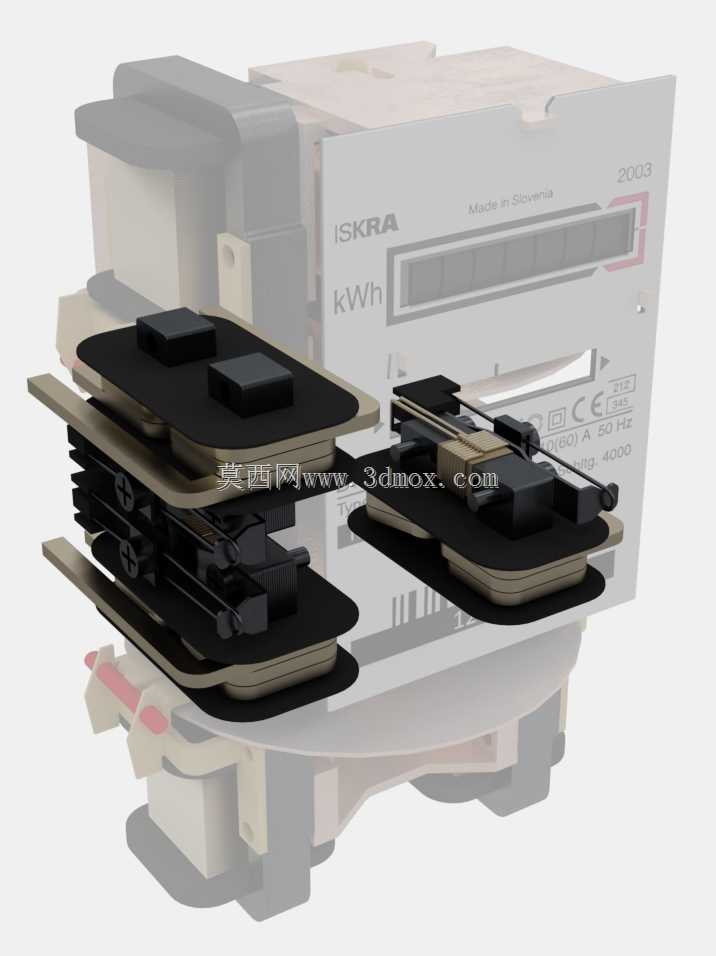

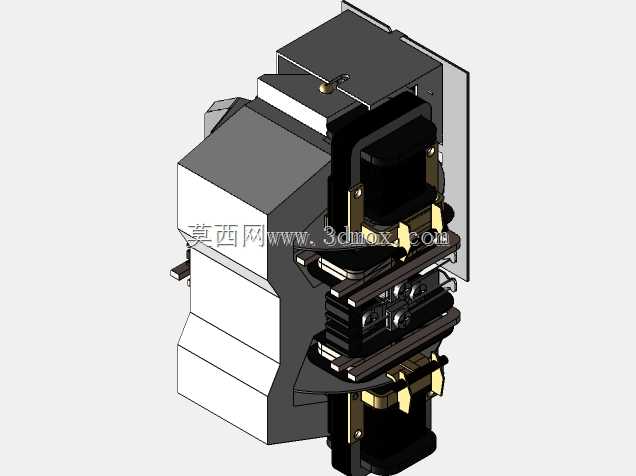

　　这款感应式电能表的三维结构还原，覆盖了民用低压配电场景下的核心计量部件形态，建模过程中优先对齐了导轨式安装的柜体适配边界，整体外形尺寸匹配常规单相电表的安装开孔规范，可直接嵌入家用配电箱、工业终端计量柜的标准位，无需额外调整安装支架的孔位间距。从实际应用场景来看，这类费拉里原理的电表长期占据低压交流有功计量的主流场景，建模时特意拆分了电压线圈、电流铁芯、转动铝盘、计数机构、接线端子排的独立结构，没有做一体化合并处理，方便结构设计人员直接拆解查看内部磁路的排布逻辑，也能给电气选型人员提供直观的端子接线空间参考。设计思路上完全遵循实物的装配逻辑，计数字轮组的卡位、铝盘的上下轴承支撑结构、制动磁钢的安装位置都和实物装配关系一致，

　　没有做简化省略，甚至还原了外壳上的条码标识区、参数刻印区的凹凸结构，方便做外观渲染时直接匹配实物的丝印位置。安装边界方面，模型预留了底部接线端子的爬电距离空间，侧面的卡扣结构和常规DIN导轨的卡槽尺寸完全匹配，安装时推入导轨即可自动卡紧，不需要额外的固定螺丝，和现场实际安装的操作逻辑一致。功能特性上，模型还原了电表的过载保护结构、防潜动调整片的安装位，结构设计人员可以直接基于这个模型改型设计智能电表的外壳结构，不需要重新测绘基础安装尺寸，也能用于电工培训场景的结构拆解演示，让运维人员直观理解感应式电表的转动计量原理，不需要拆解实物就能看清内部磁路和传动部件的配合关系。建模时特意保留了各部件的装配间隙，比如铝盘和铁芯之间的气隙距离、字轮组之间的传动间隙都和实物一致，做运动仿真时可以直接模拟铝盘转动带动字轮计数的完整过程，不需要重新调整部件间距。
