二冲程发动机进气簧片阀转接座结构

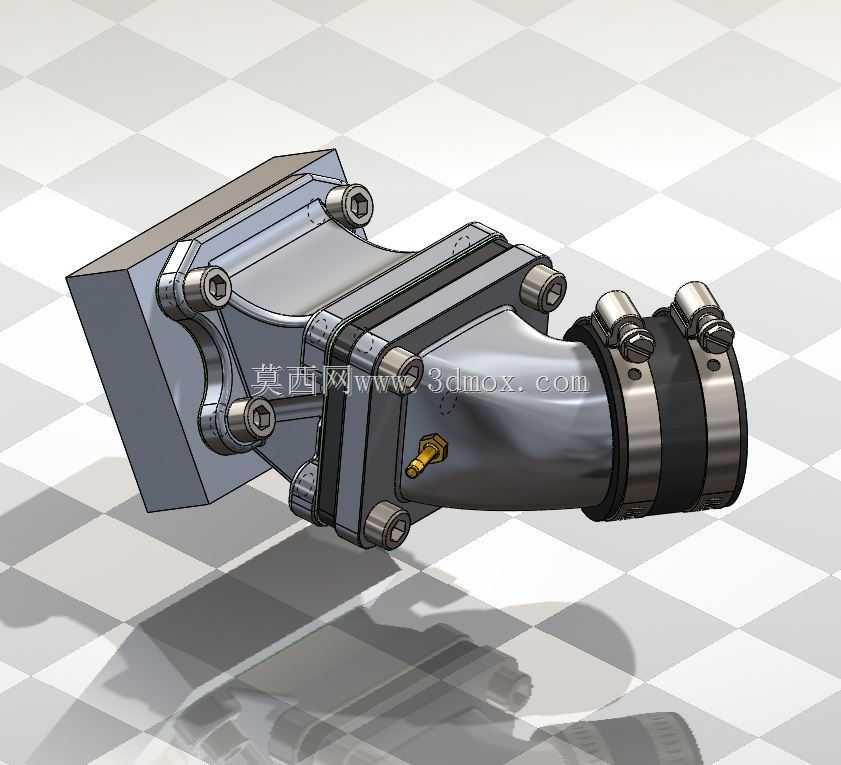

　　这套结构主要适配小排量二冲程燃气动力单元，常见于轻型助力自行车、小型便携动力设备的进气系统改造与配套装配场景，核心作用是在化油器与气缸进气口之间建立密封可控的气流通道，同时集成簧片阀的安装定位功能，解决不同规格化油器与原厂气缸接口不匹配的改装痛点。从实际使用场景来看，这类进气转接结构需要持续承受进气脉冲带来的正负压力交替冲击，还要兼顾发动机运行时的振动耐受能力，因此设计阶段首先考虑的是安装边界的适配性：法兰端采用方形安装面，四角布置内六角螺栓过孔，孔位间距匹配对应排量气缸的原厂进气口安装尺寸，密封面预留0.2mm的平面度公差要求，装配时配合耐油密封垫可实现端面无渗漏密封。管路走向采用斜向弯转设计，

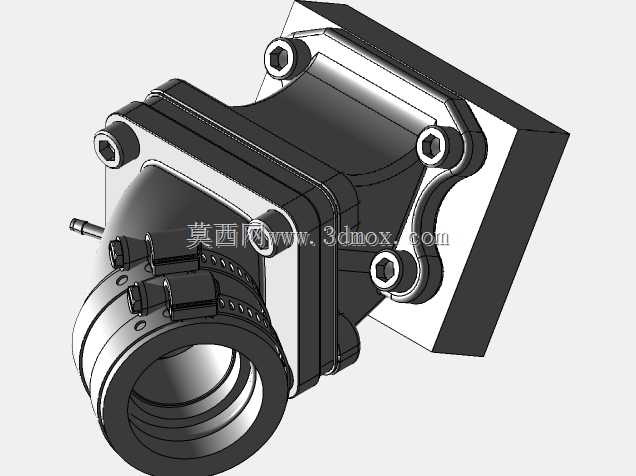

　　避让发动机缸头的散热鳍片与周边布线空间，避免安装后与车架、覆盖件产生运动干涉，弯管的曲率经过气流优化，减少进气转折处的紊流产生，降低进气阻力对动力输出的影响。出气端采用双卡箍锁紧结构，适配标准口径的橡胶进气软管，卡箍安装位预留了足够的扳手操作空间，现场装配时无需特殊工装即可完成紧固，卡箍的压紧力可覆盖软管公差范围，保证高转速下软管不会脱落漏气。侧面预留的黄铜接头是负压取气口，用于连接燃油开关的负压管路，实现发动机运转时自动导通燃油供给的功能，接头采用过盈压装配合密封胶固定，可承受-40kPa到120kPa的管路压力无渗漏。整体结构的壁厚设计兼顾轻量化与强度要求，主体采用压铸铝合金材质对应的壁厚均匀控制在3mm，

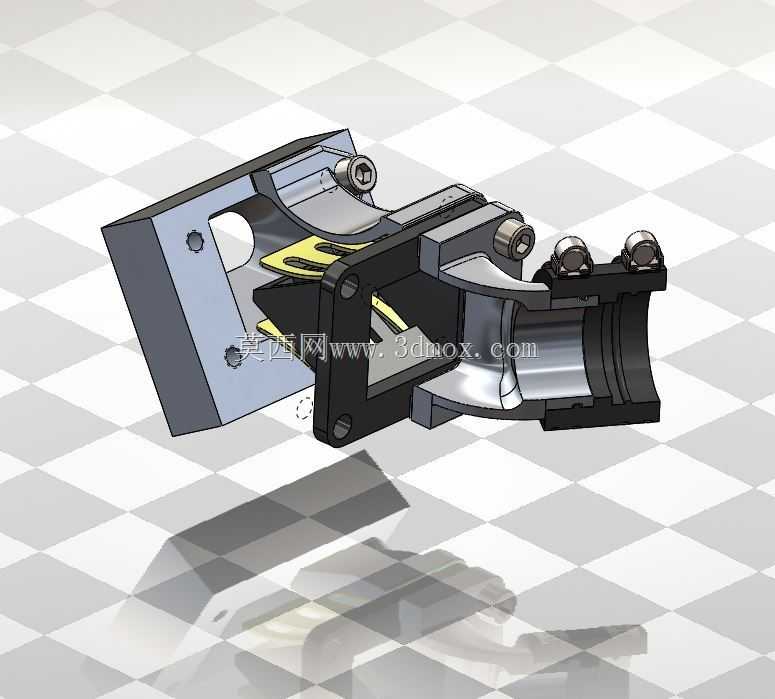

　　安装凸台位置局部加厚到5mm，避免螺栓锁紧时出现应力开裂，所有边角位置做R2以上的圆角过渡，既减少压铸成型时的应力集中，也避免装配过程中锐边划伤操作人员。在实际选型匹配时，需要先确认对应发动机的进气口法兰孔位尺寸、化油器出气端外径，以及周边安装空间的最小避让距离，这套结构的安装总长度从法兰密封面到软管接口端面控制在120mm以内，最大宽度不超过80mm，可适配48cc到80cc排量级别的二冲程卧式发动机，安装后进气通路的密封性能可满足全转速区间的混合气供给要求，簧片阀的安装腔与法兰端同轴度控制在0.1mm以内，保证簧片开启关闭时不会出现偏磨，延长阀片的使用寿命。
