拉各斯i2型3D打印机梅尔齐板安装支架

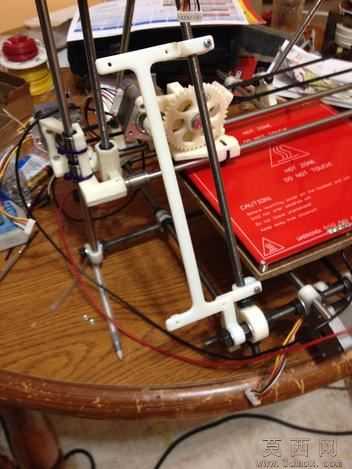

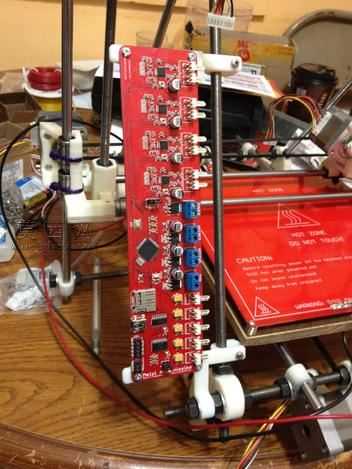

本模型为适配拉各斯i2 reprap 3D打印机的梅尔齐控制板安装支架，整体建模围绕3D打印机现有光轴框架结构展开设计，在三维建模过程中，首先对梅尔齐控制板的安装孔位、板体边缘尺寸、接口突出高度进行了1:1的参数测绘，确保支架与控制板的贴合精度，避免安装后出现接口遮挡、板体受力变形的问题。支架主体采用卡扣式与抱箍结合的固定结构，建模时针对3D打印机的竖直光轴直径做了适配的环形抱箍特征，抱箍内侧预留了防滑纹理的结构细节，无需额外打孔改装原有设备框架，即可直接卡装在光轴的对应高度位置，安装位置可根据走线需求沿光轴上下滑动调整，适配不同的走线布局方案。支架与控制板接触的承载面做了下沉式限位槽设计，槽体深度与控制板板厚匹配，可将梅尔齐板完全嵌入槽内，限制板体在打印过程中因设备振动产生的横向、纵向位移，同时承载面上对应控制板的发热芯片位置预留了通风间隙，避免支架遮挡散热路径影响控制板运行稳定性。建模过程中对支架的壁厚做了均匀化处理，所有转角位置均做了圆角过渡，既避免3D打印成型时出现应力集中导致的部件开裂，也去除了尖锐边角提升安装操作的安全性。材质设定上适配PLA、PETG等常用FDM3D打印耗材，结构上做了无支撑打印优化，所有悬空特征的倾斜角度均大于45度，打印时无需添加支撑结构即可获得光滑的成型表面，减少后期打磨处理的工作量。支架的走线位置预留了专用的理线卡槽，可将连接控制板的电机线、热敏电阻线、加热线顺着卡槽规整排布，避免线材散乱与打印机运动部件产生干涉。整体设计完全匹配原有3D打印机的外观风格，安装后与设备框架融为一体，既解决了梅尔齐控制板无专用固定位的安装难题，也提升了设备内部走线的规整度，保障3D打印机长时间运行的稳定性。
