半高单支柱内嵌轴承式直线滑动导向滑块

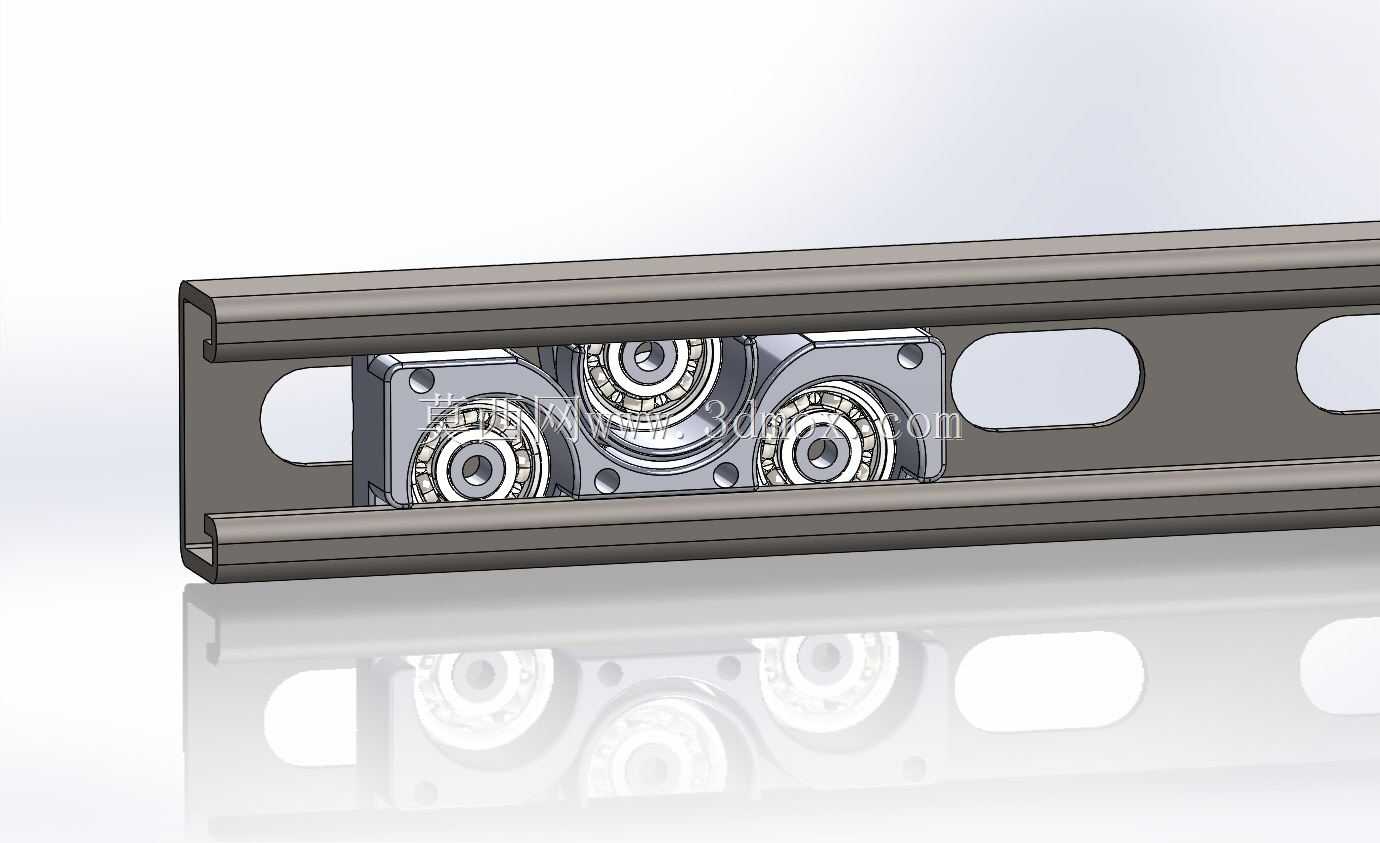

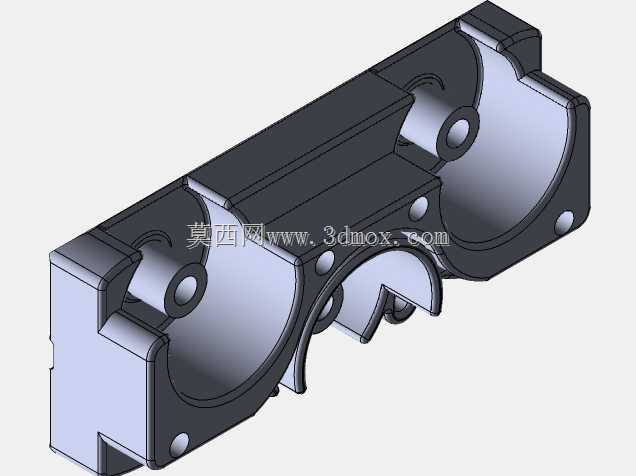

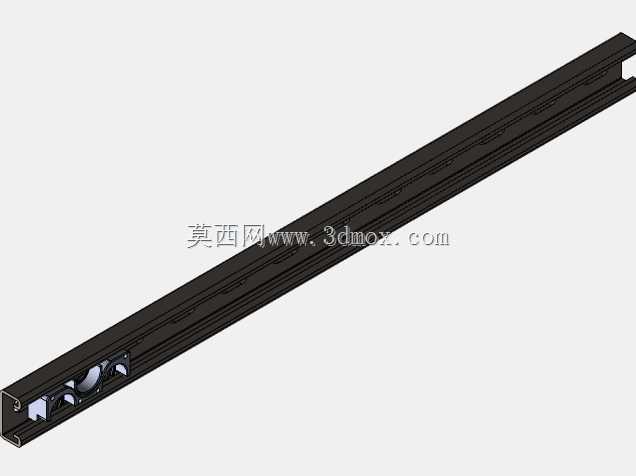

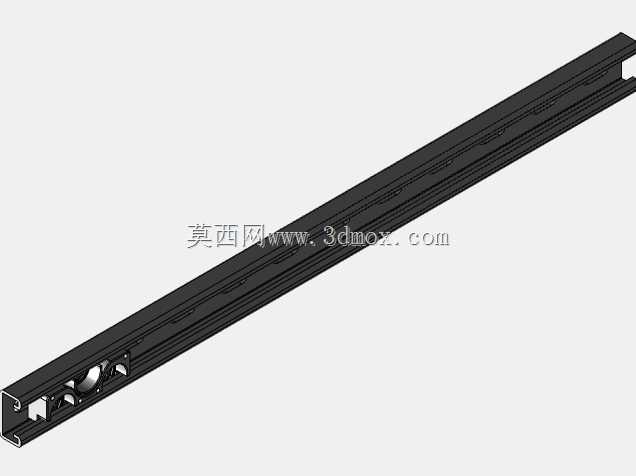

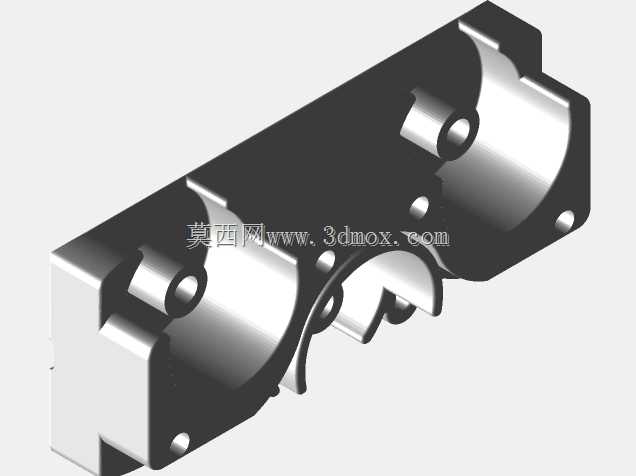

　　这套滑块结构是为半高规格单支柱直线导向场景开发的轻量化滑动组件，核心设计目标是在有限的型材内腔空间里，实现低阻力、高容错的直线往复运动，常见于桌面级小型工装、3D打印运动轴、轻型检测设备进给导向、小型实验台位移机构这类对安装高度有严格限制的场合。常规标准直线滑块要么需要配套高精度研磨导轨，整体安装高度超出半高单支柱的内腔边界，要么对导轨的平行度、直线度公差要求极严，普通裁切的工业铝型材槽道很难满足装配要求，这套结构恰好针对这类低成本、轻载荷的导向需求做了适配。整个滑块本体采用平板式镂空布局，轮廓宽度完全贴合标准半高单支柱的C型槽内腔，两侧预留的间隙保证滑块在槽内滑动时不会和槽壁发生硬摩擦，本体上开设有多处减重孔，

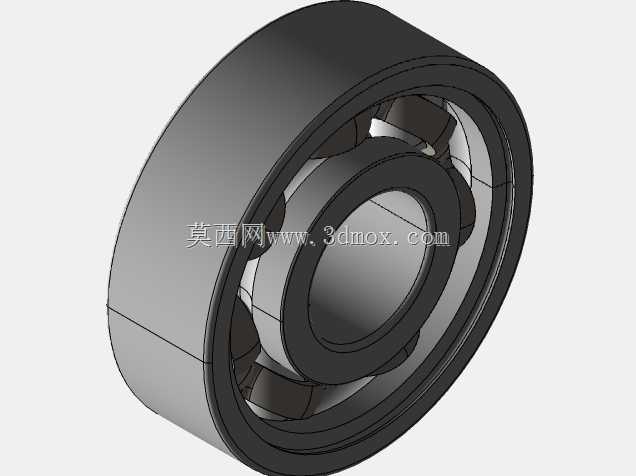

　　在保证安装轴承位置结构刚性的前提下，尽可能降低运动部件的自重，减少高速往复运动时的惯性冲击。结构上一共布置三颗608标准深沟球轴承作为滚动接触元件，其中两颗轴承分别布置在滑块本体的左右两端，轴承外圈直接抵靠在单支柱槽道的内侧支撑面上，承担主要的径向承载与侧向导向作用，第三颗轴承布置在滑块本体的中心位置，安装位预留了微量的弹性浮动余量，当槽道因为加工误差、安装形变出现平行度偏差，或者单支柱长跨距布置产生轻微挠度时，中心轴承可以通过微小的径向位移补偿公差，始终保持所有轴承外圈和导轨支撑面贴合，不会出现滑动卡滞、局部点接触磨损的问题。轴承的固定轴采用金属板螺钉锁紧在滑块本体上，相比一体式塑料熔接轴，金属螺钉的预紧力可以长期保持，

　　不会因为反复滑动产生的振动出现松脱，轴承内圈和固定轴之间采用小间隙过渡配合，保证轴承外圈可以自由转动，把滑块和导轨之间的滑动摩擦转化为轴承的滚动摩擦，实测运行阻力远低于直接在槽内滑动的塑料滑块。滑块本体的安装面预留了标准的螺丝孔位，用户可以直接把工作台、执行元件、负载托架固定在滑块上，不需要额外加工转接板，整体安装高度控制在单支柱槽道的内部，不会额外占用支柱外侧的装配空间，多根单支柱平行布置时，也不会出现滑块之间的运动干涉。设计过程中首先校核了三颗轴承的接触位置包络线，确保滑块在全行程运动时，轴承外圈始终不会和槽道的上下边缘发生剐蹭，其次对中心浮动轴承的弹簧预紧力做了匹配，预紧力过小无法补偿公差，预紧力过大会额外增加滑动阻力，

　　最终的预紧量级刚好可以抵消普通铝型材槽道的直线度误差，同时保持轻柔的滑动手感。针对3D打印制作的场景，滑块本体的壁厚做了均匀化处理，打印过程中不会出现翘曲变形，PETG和PLA材料都可以满足日常使用的强度需求，如果需要更高的耐磨性能，采用ABS材料打印也可以直接适配，不需要修改模型尺寸。整个结构没有复杂的异形曲面，所有安装孔位都符合标准紧固件尺寸，装配时只需要把三颗轴承压入对应位置，锁上固定螺钉即可放入单支柱槽道内，调试过程中不需要反复配磨接触面，即使是长行程的轻型导向轴，也可以快速组装完成，非常适合非标自动化设备的低成本导向改造、DIY运动机构的搭建场景。
