手持式机械充电发电装置结构设计

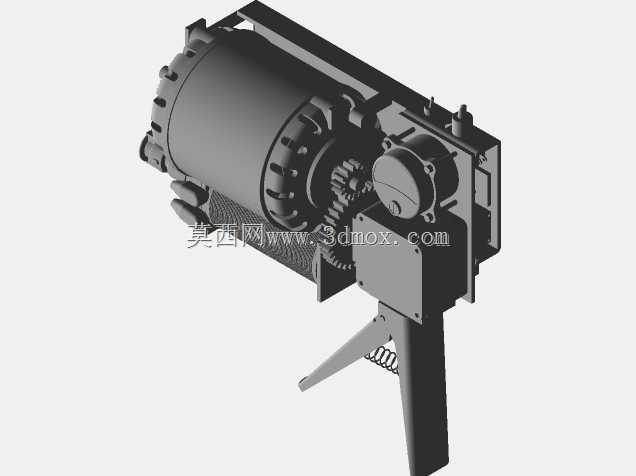

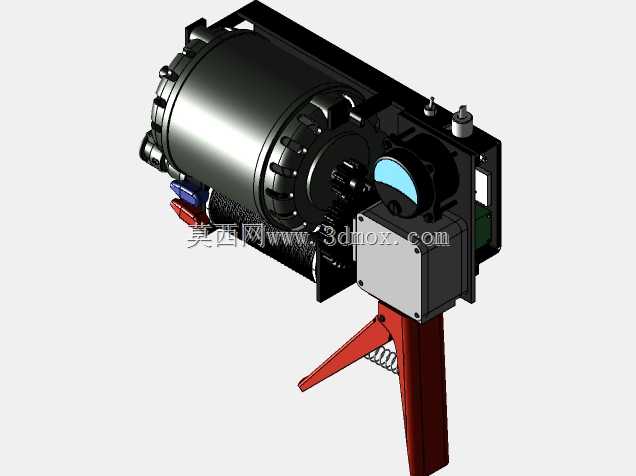

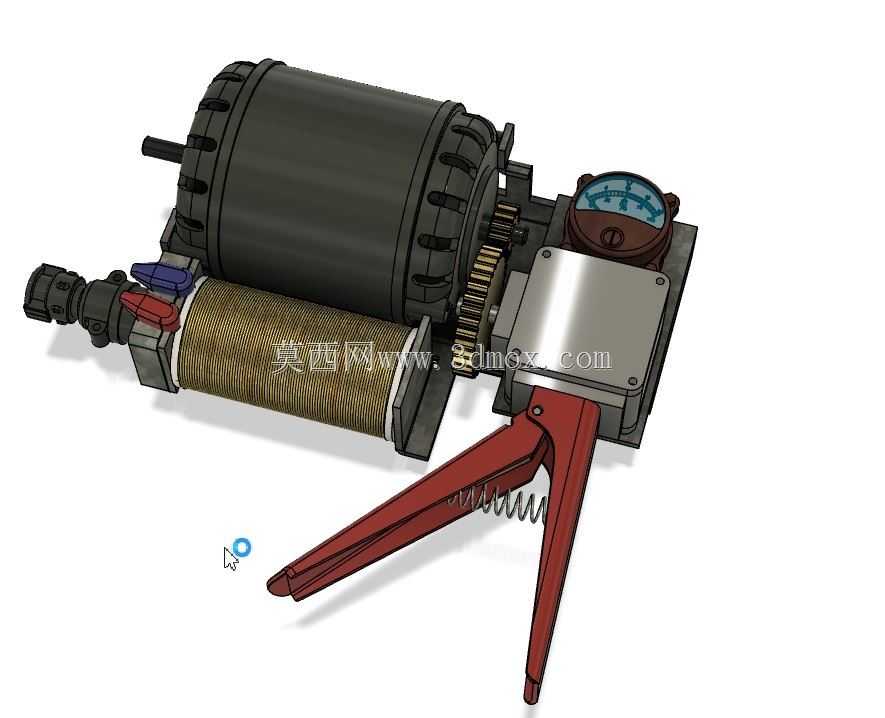

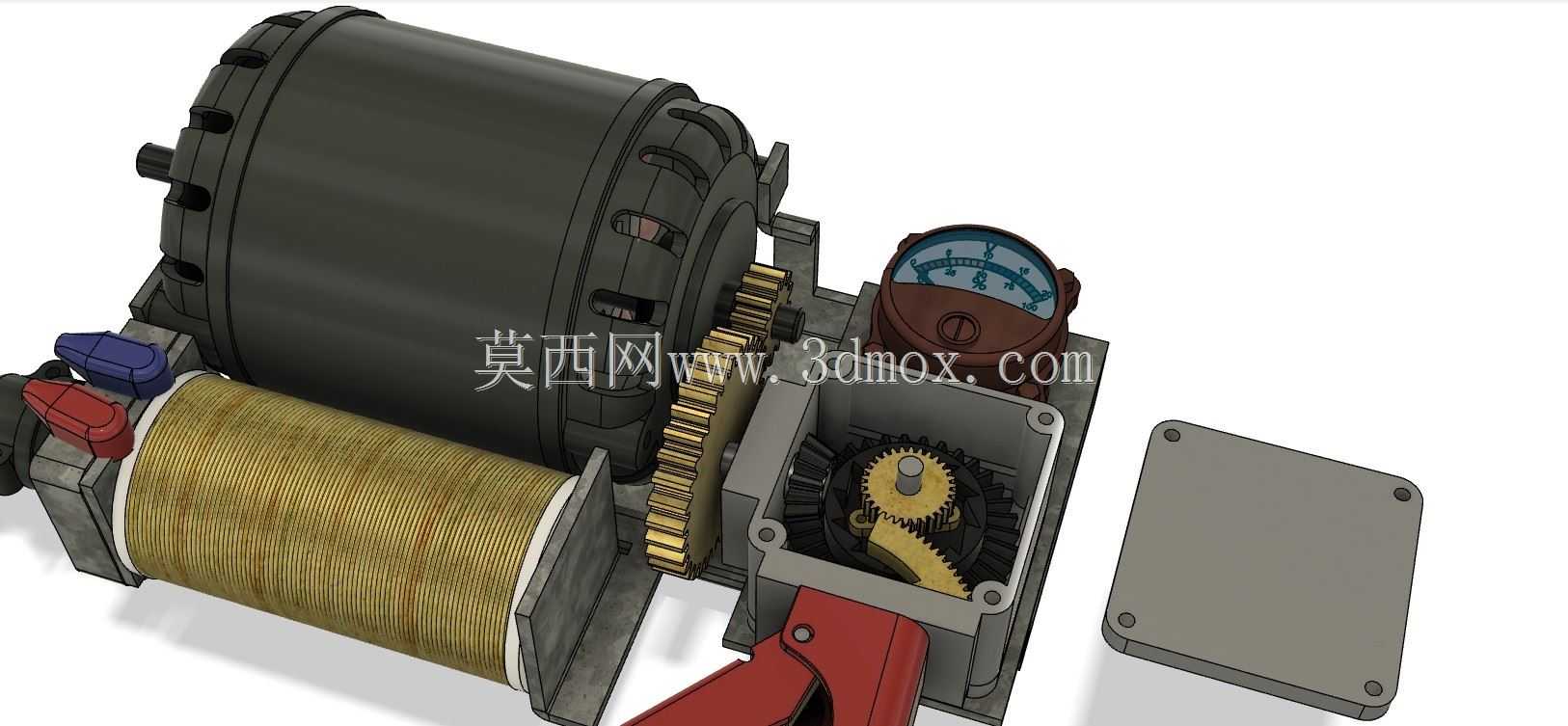

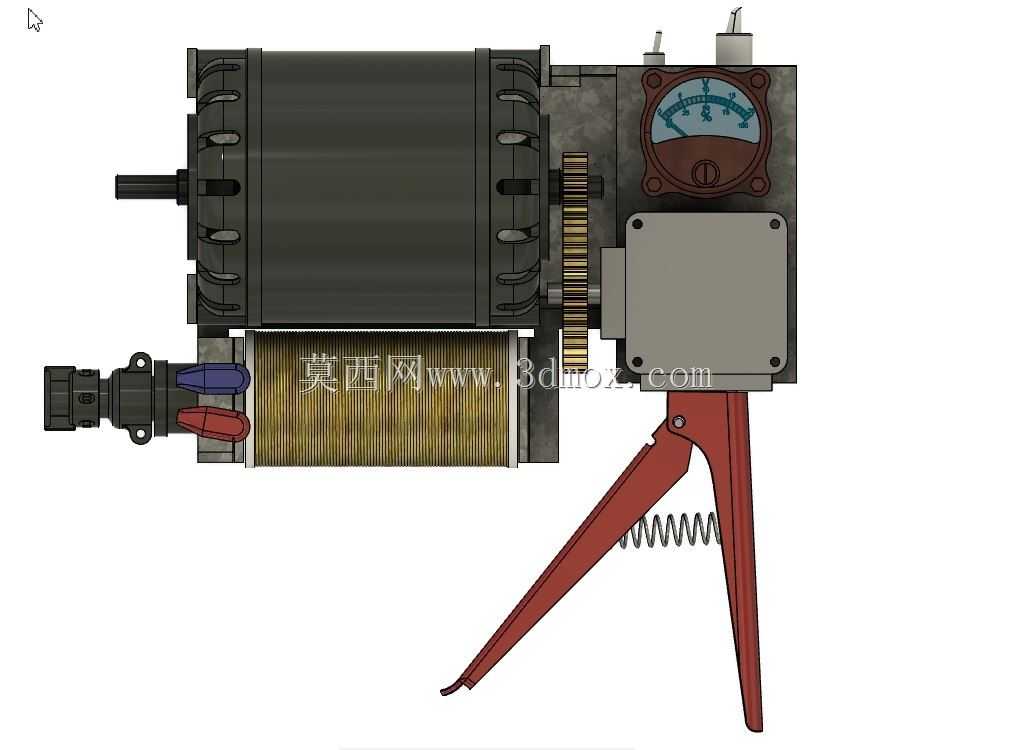

　　这款手持机械式充电发电装置，主要面向无外接电网的应急供电场景设计，可在野外作业、应急救援、户外探险等缺乏稳定电力供给的环境下，通过手动按压操作将机械能转化为电能，为小型低功耗用电设备提供应急电力补充。从结构布局来看，装置采用手握式钳形操作结构，红色按压手柄通过铰接点与主体基座连接，手柄与基座间设置复位弹簧，单次按压行程控制在合理范围内，适配普通人手施力角度，连续操作时不易产生肌肉疲劳，手柄表面做防滑纹理处理，沾附少量水渍或油污时仍能保持稳定握持。动力传递路径采用多级圆柱齿轮增速结构，输入端连接按压手柄的齿条驱动段，将手柄的往复摆动转化为齿轮组的单向连续旋转，通过逐级提升转速匹配发电模块的额定工作转速区间，齿轮组采用直齿圆柱齿轮设计，

　　加工难度低，传动效率稳定，啮合侧隙控制在合理范围，避免往复操作时出现过大回程空程。发电核心模块采用成熟的电磁感应结构，线圈绕组与永磁转子配合，转子达到额定转速时即可输出稳定的低压直流电能，输出端设置整流稳压元件，避免按压速度波动导致输出电压不稳损伤外接设备。装置基座采用一体化硬质结构设计，所有传动部件、发电模块、显示单元均集成安装在基座平面上，整体外形紧凑，可单手握持操作，安装边界无外凸尖锐结构，可直接放入工具包或户外装备袋中携带，无需额外固定支架即可使用。基座上方设置的指针式表头可实时显示输出电压或发电功率，方便操作者直观掌握当前工作状态，调整按压频率以匹配用电设备的功率需求。接线端设置快插接口，

　　可直接适配常见的小型用电设备充电接口，无需额外转接配件。设计过程中优先考虑结构可靠性，所有转动配合部位均预留合理磨损余量，传动齿轮采用耐磨材质，可承受上万次往复按压操作不出现传动失效，复位弹簧选用疲劳强度合格的弹性元件，长期反复压缩后仍能保持稳定复位弹力，不会出现手柄卡滞无法回位的问题。整体结构无复杂精密部件，日常维护仅需定期清理齿轮间夹杂的杂物即可，在低温、高湿等恶劣户外环境下仍能正常工作，不会因环境因素出现功能失效。
