SOT131封装TDA1519A音频功率放大芯片

项目分类:通用机械零部件 发布时间:2024-01-09 ID:720209
  • SOT131封装TDA1519A音频功率放大芯片
  • SOT131封装TDA1519A音频功率放大芯片
  • SOT131封装TDA1519A音频功率放大芯片

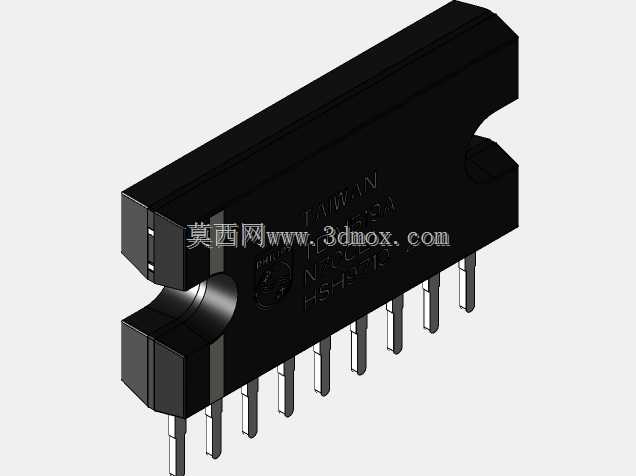

  这款SOT131封装的TDA1519A是双声道音频功率放大半导体器件,在车载音响、桌面多媒体音箱、小型家用功放设备中应用广泛,主要承担音频信号的功率放大职能,将前级输出的弱音频信号放大至足够驱动扬声器发声的功率等级,是音频链路末端驱动环节的核心元件。从设计维度来看,该模型完整还原了器件的真实外形结构,黑色塑封主体的两侧预留了标准安装缺口,适配PCB板上的元件定位需求,引脚采用单列直插排布,共9根引出脚,每根引脚的截面尺寸、伸出长度、引脚间距均严格参照SOT131封装的行业规范制作,引脚根部与塑封体的衔接处做了真实的圆弧过渡处理,还原了实际注塑封装工艺的结构特征,避免建模时出现直角衔接的失真问题。

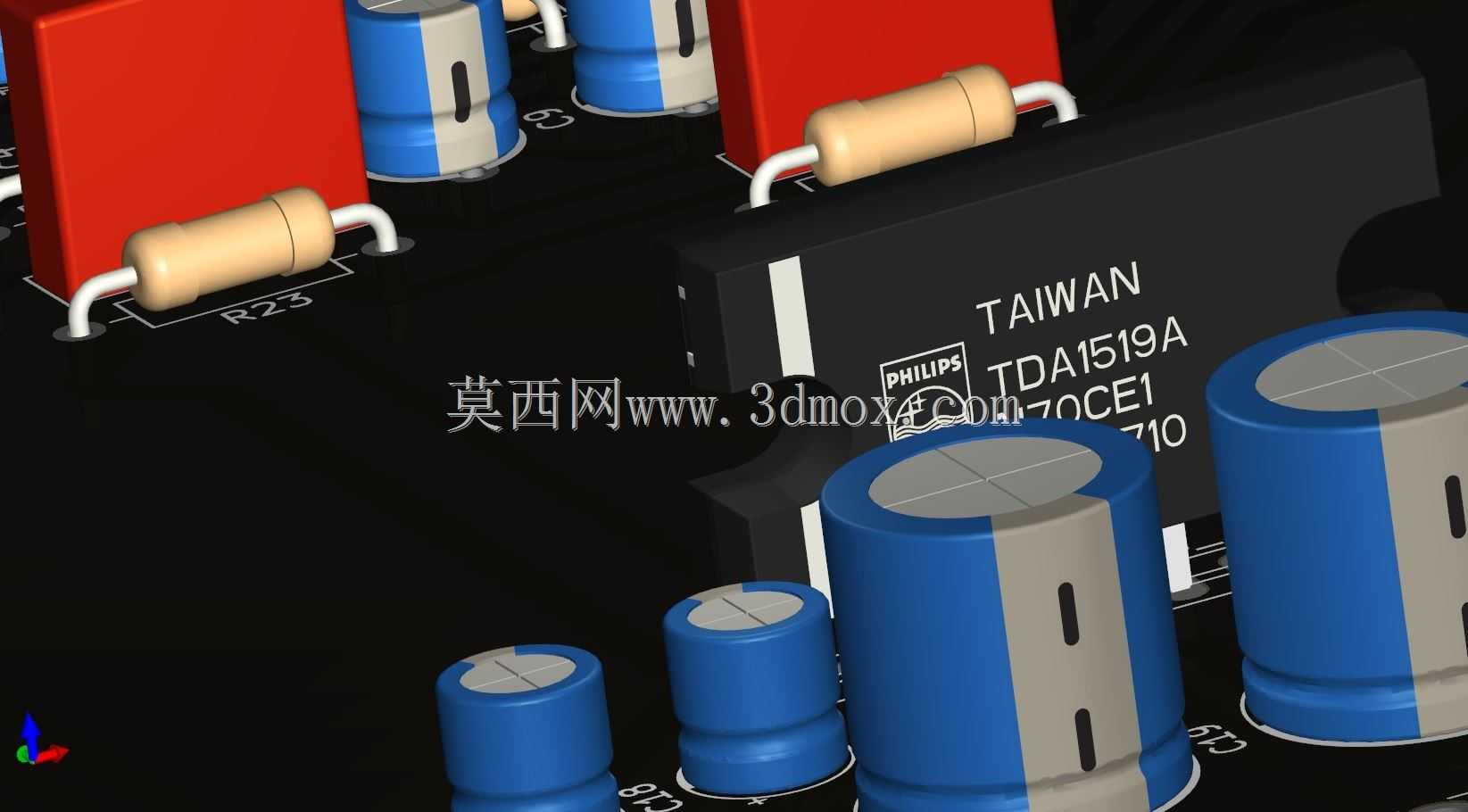

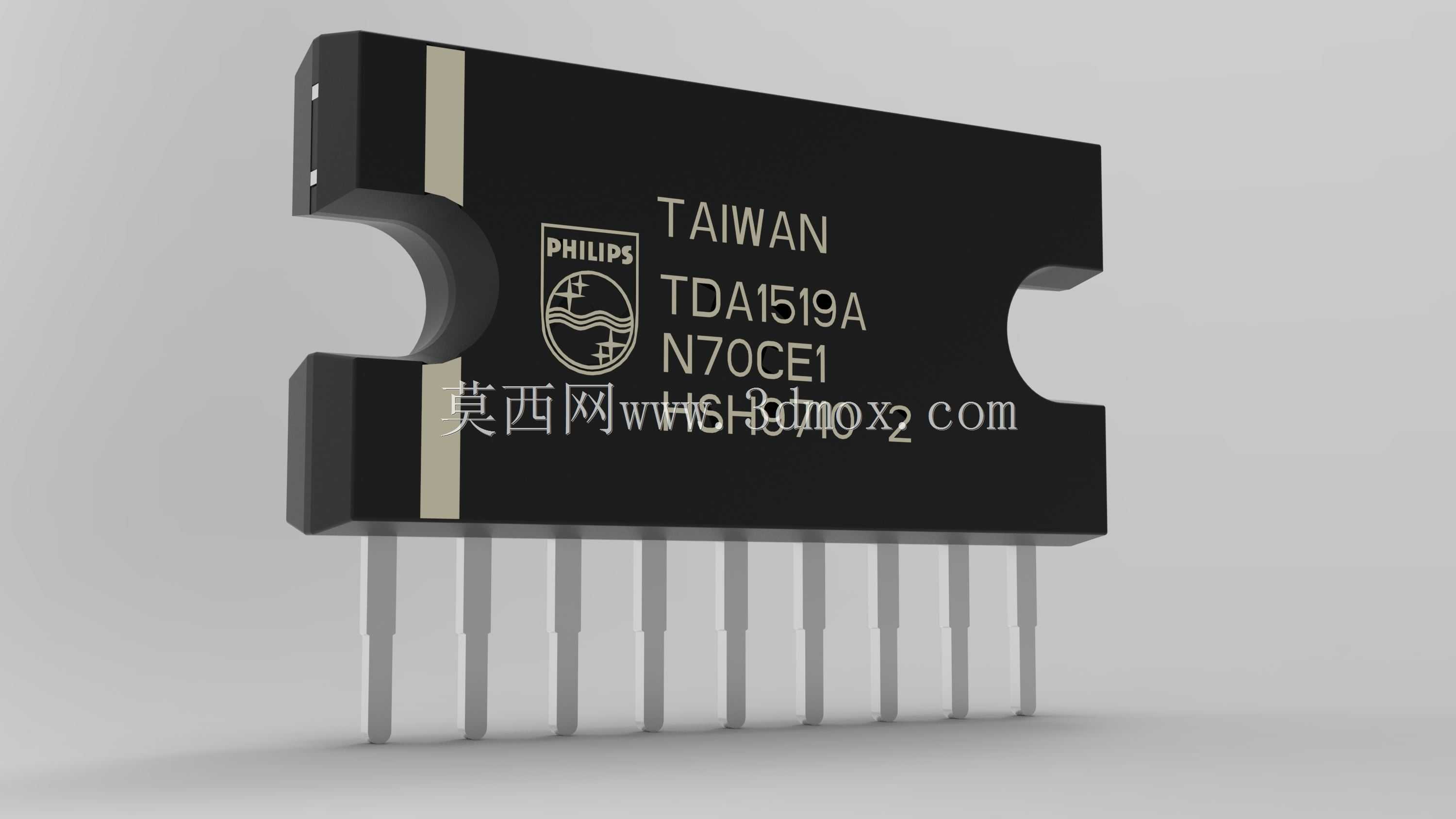

  塑封本体表面的标识区域完整复刻了原厂丝印的排布逻辑,包含品牌标识、型号编码、产地标注等细节,丝印的字体比例、位置偏移量都和实物保持一致,可用于PCB装配仿真时的视觉校验环节。在实际电路设计的三维布局阶段,该模型可直接导入PCB设计软件的3D预览环境,用于校验元件与周边结构件的安装间隙,比如确认芯片塑封本体与周边电解电容、散热片、机箱壳体的距离是否满足安规要求,引脚伸出长度是否匹配PCB板厚与焊接工艺的吃锡需求,避免实际打样时出现元件干涉、安装不到位的问题。从安装边界来看,该器件为直插式安装,焊接时引脚穿过PCB板对应的过孔,塑封本体底部与PCB板面预留有0.3mm左右的工艺间隙,既可以避免焊接时塑封体被高温烫损,

  也能预留清洗助焊剂的流通空间;器件顶部无额外结构需求,上方仅需预留不小于2mm的散热空间即可,若应用在大功率输出场景,可在塑封本体的平整背面额外粘贴导热硅胶片连接小型散热片,模型的背面平整度完全还原实物特征,可直接用于散热结构的匹配设计。在功能特性层面,TDA1519A本身具备双声道独立放大能力,可在低电压供电场景下输出足够的音频功率,外围电路结构简单,适合批量消费类音频产品使用,对应的三维模型可用于产品开发阶段的结构堆叠评审,让结构工程师、硬件工程师在开模前就能直观确认元件的装配效果,减少打样迭代次数,也可用于电子装配教学场景的演示素材,帮助学员直观认识直插式功率芯片的外形结构与安装方式。建模过程中对塑封体的边缘倒角、引脚的金属质感、表面丝印的凹凸效果都做了精细化处理,没有过度简化结构细节,无论是用于产品BOM的可视化展示,还是用于生产装配的工艺指导,都能满足工程场景的使用需求,不会出现模型与实物尺寸偏差过大导致的装配误判问题。
