转角螺旋楼梯三维结构设计模型

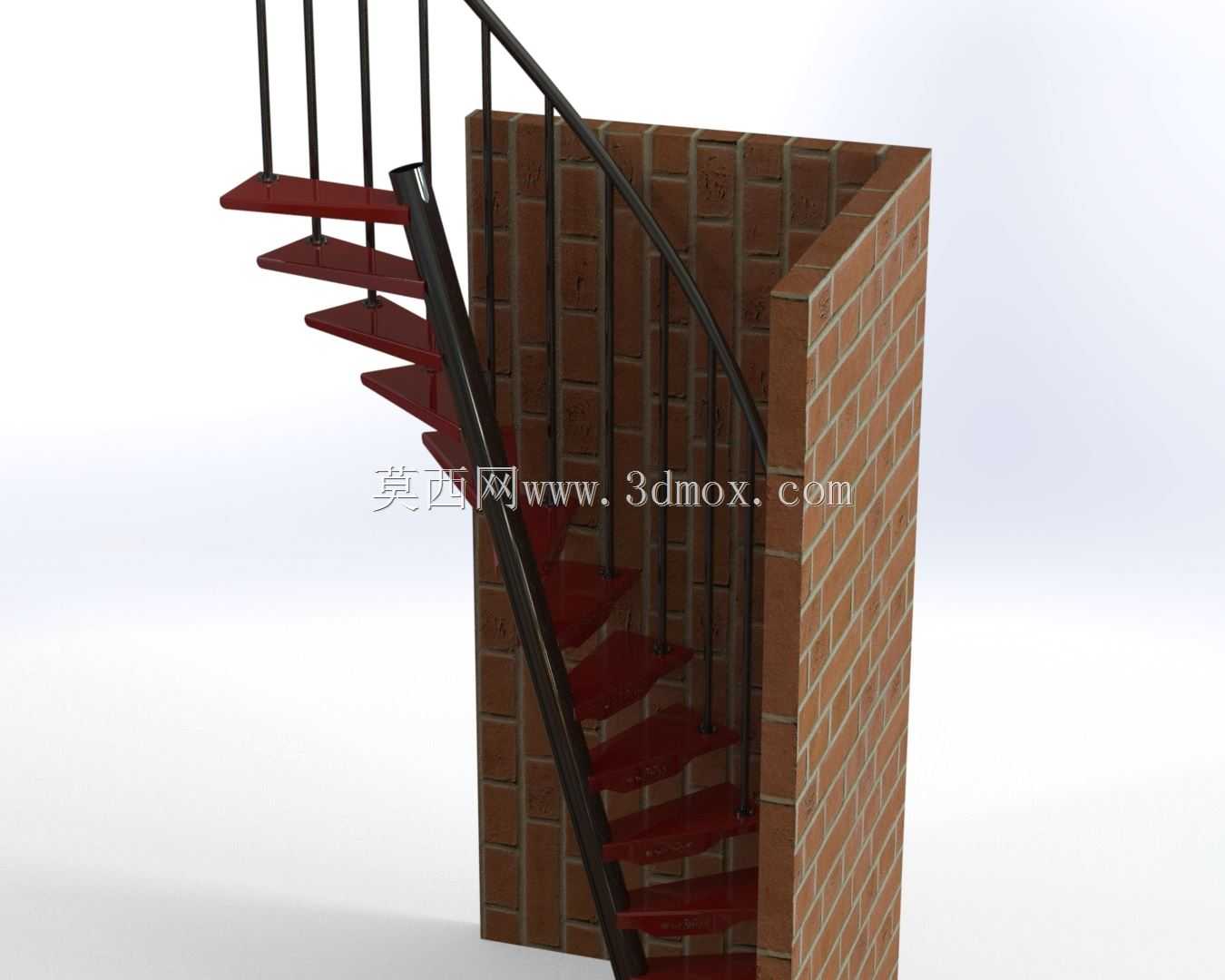

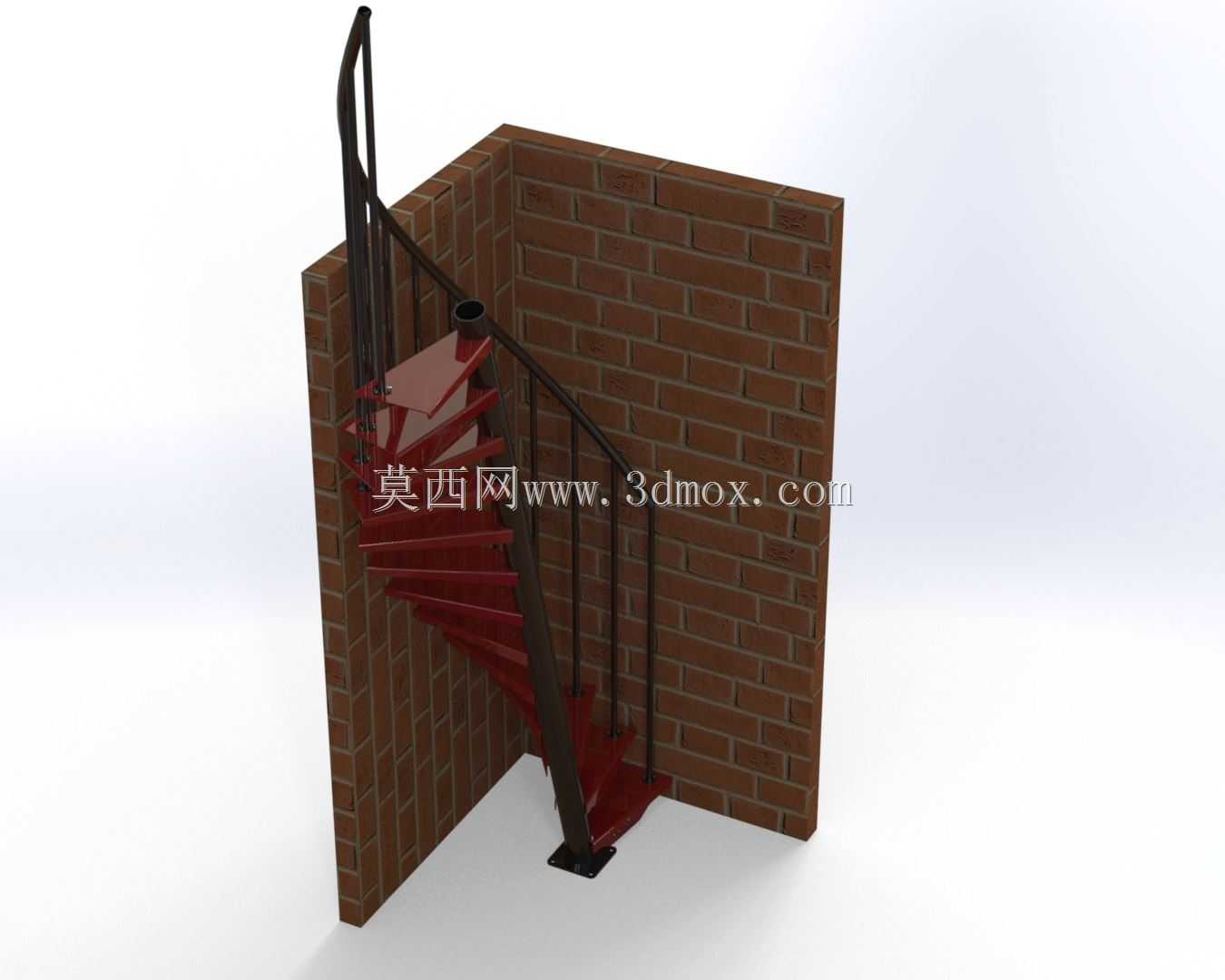

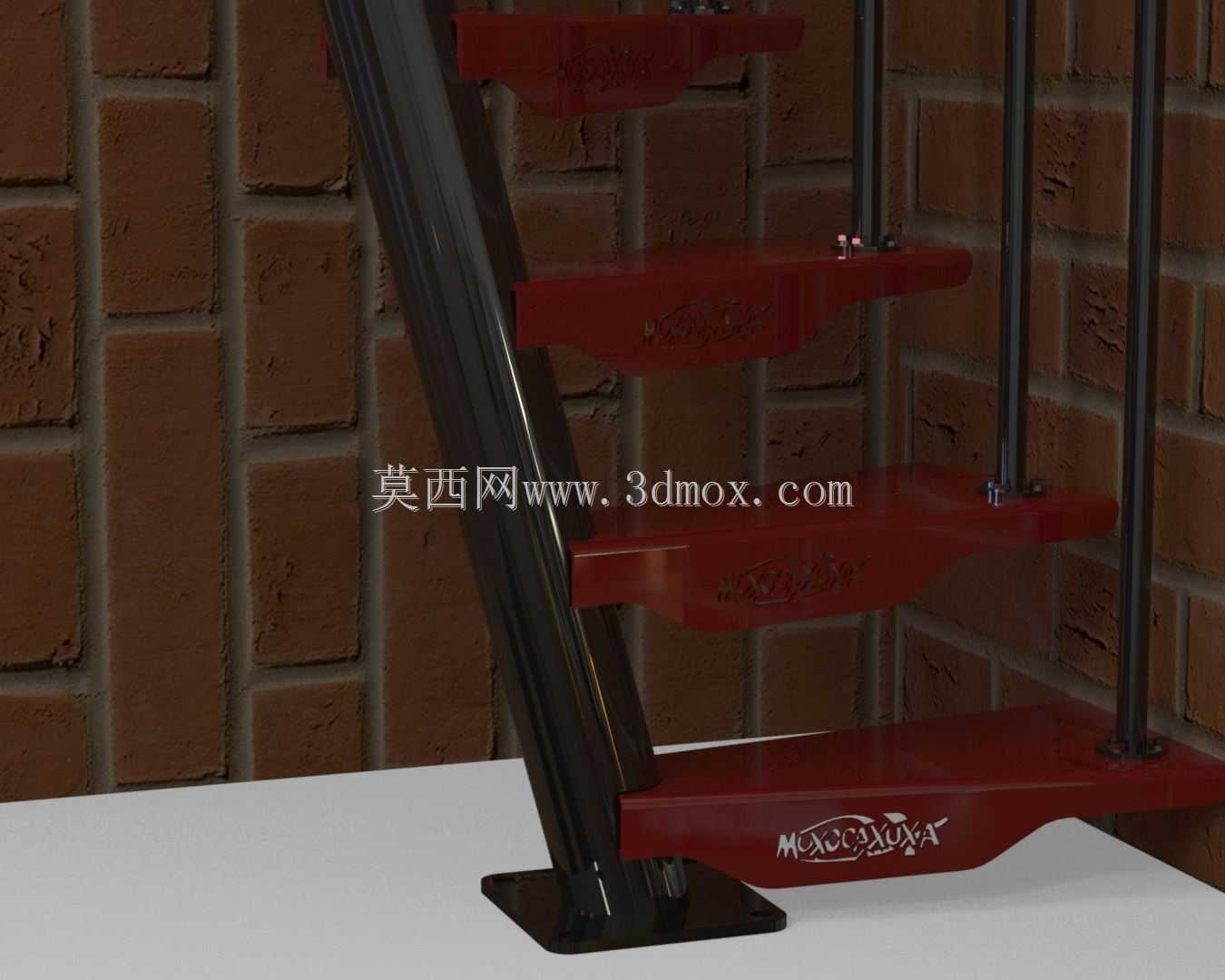

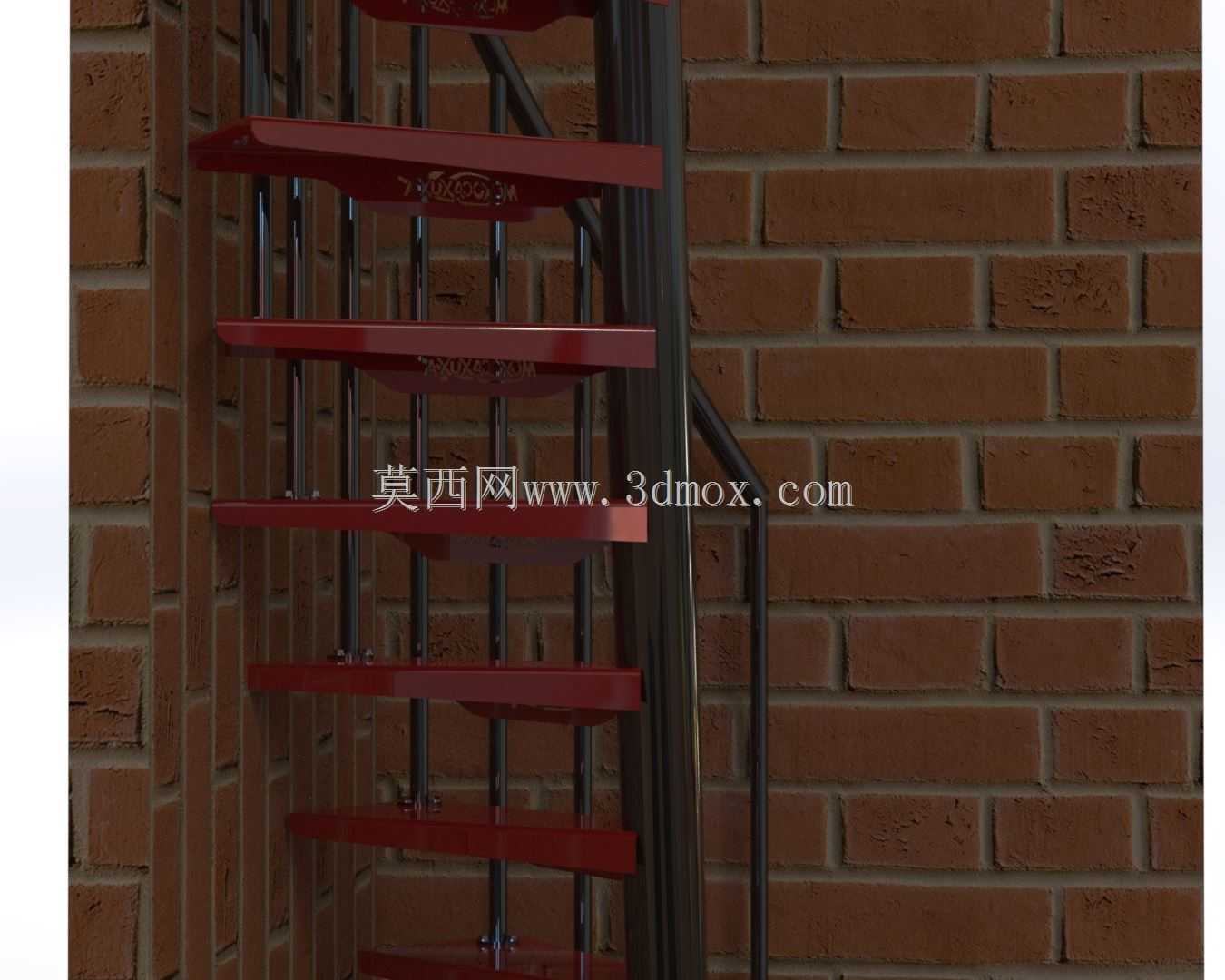

　　该螺旋楼梯模型还原了小空间竖向交通构件的实际结构形态，适配loft夹层、狭小室内转角、工业附属建筑等对占地尺寸要求严苛的场景，相比直跑楼梯可节省近七成的平面投影面积，在层高2.8米至3.6米的空间内可实现顺畅的竖向通行。模型完整呈现了中心承重立柱、扇形踏步、连续扶手、侧边防护栏杆以及配套转角墙体的配合关系，中心立柱采用方管底座落地固定，底部通过膨胀螺栓与地面结构层连接，安装时需保证立柱垂直度偏差不超过千分之三，避免踏步旋转过程中出现偏摆蹭边问题。踏步采用扇形钢板折弯成型，每级踏步的内侧宽度控制在80mm以上，外侧有效通行宽度不低于220mm，踏步高度统一设置为180mm，符合民用建筑竖向交通的人体工程学要求，

　　踏步表面预留防滑条安装槽，可后续加装橡胶防滑垫提升通行安全性。扶手采用连续弯管工艺成型，沿踏步旋转轨迹平滑过渡，扶手高度距离踏步面保持900mm的安全高度，栏杆立杆间距控制在110mm以内，防止人员攀爬或物品坠落。模型附带的转角砖砌墙体用于模拟实际安装场景的边界条件，墙体与楼梯外侧的最小间隙预留20mm的安装调整量，避免土建施工误差导致楼梯无法就位。设计过程中优先考虑了构件的模块化拆分，中心立柱、踏步、扶手均可拆分单独加工，现场通过螺栓拼接即可完成组装，无需大量现场焊接作业，降低安装难度与施工周期。结构受力层面，所有荷载通过中心立柱传递至地面基础，侧边扶手仅作为防护构件不承担竖向荷载，

　　因此建模时对立柱与底座的连接部位做了加强筋结构处理，可承受常规民用场景下的通行荷载，单级踏步可承载不小于1.5kN的集中荷载，满足日常使用的强度要求。模型的各部件配合间隙均按照实际加工公差设置，转动部位无结构干涉，可直接用于结构受力验算、安装施工模拟以及建筑方案效果展示，也可作为非标楼梯定制设计的基础模板，调整踏步数量、旋转角度即可适配不同层高的安装需求。
