旋转式可调电位计精密结构设计

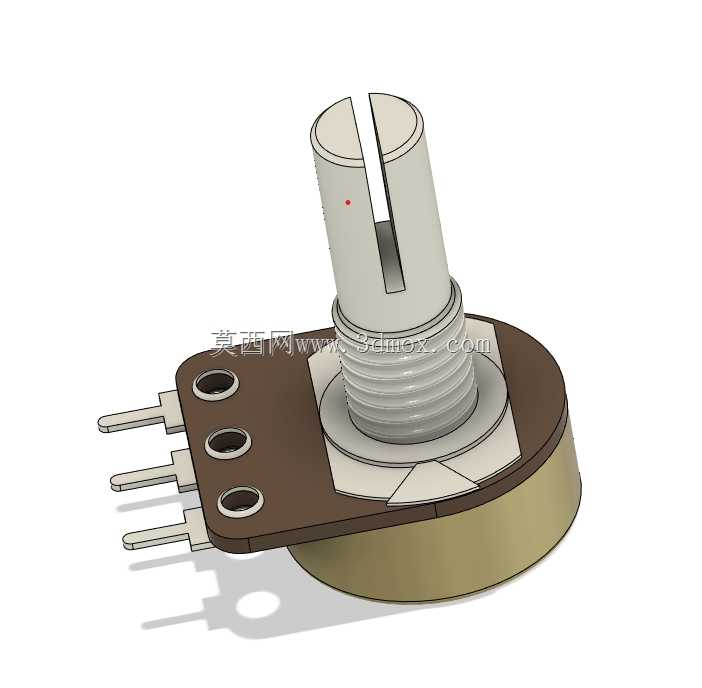

　　这款旋转式电位计作为电路参数调节的核心无源元件，广泛应用在工业控制操作台、音频设备调音模块、机电设备转速调节回路、测试仪器参数校准单元中，承担分压、可变电阻、信号幅值调节的核心作用，是模拟量调节场景里可靠性经过长期验证的基础元件。从结构设计逻辑来看，这款电位计采用了卧式安装的基板布局，圆形基座搭配带螺纹的转轴固定段，能够适配面板开孔安装、PCB板直插安装两种主流装配方式，转轴顶端的一字开槽设计，既可以配合一字螺丝刀进行精细参数调节，也能适配配套的塑料旋钮完成手动无级调节，调节过程中转轴的阻尼感均匀，不会出现跳变、卡顿的问题，能够保证电阻值变化的线性度符合电路设计要求。安装边界方面，这款电位计的三个直插引脚采用等间距排布，

　　引脚长度适配常规1.6mm厚度PCB板的波峰焊工艺需求，引脚的弯折强度经过冗余设计，能够承受装配过程中的常规外力而不会出现根部断裂的问题；基座上的三个安装定位孔呈三角排布，能够在面板安装时提供足够的固定强度，避免长期调节过程中出现基座松动、转轴偏移的问题，基座底部的圆形金属外壳起到电磁屏蔽作用，能够减少外界电磁干扰对调节精度的影响，适合在工业现场存在电磁干扰的环境下稳定工作。从功能特性来看，这款电位计的电阻体采用环形铺设的碳膜层，转轴带动的电刷在碳膜层上滑动时，能够实现输出电阻值的连续线性变化，转轴的旋转角度范围匹配常规单圈电位计的行程，能够满足绝大多数场景下的调节行程需求，转轴与基座之间的密封结构能够阻挡日常使用中的灰尘、

　　少量溅液进入电位计内部，避免碳膜层被污染后出现接触不良、调节噪声过大的问题。在进行三维建模时，这款电位计的结构细节还原度直接影响整机装配的干涉检查结果，建模过程中需要严格匹配转轴的螺纹规格、引脚的间距与伸出长度、基座的安装孔位尺寸，保证在虚拟装配时能够准确模拟实际安装的空间占用，避免出现面板开孔尺寸不匹配、PCB封装引脚对应错误、旋钮装配空间不足的问题；同时建模时还原转轴的开槽细节、基座的分层结构，也能够在生成工程图、装配示意图时为生产装配环节提供准确的参考依据，减少打样阶段的适配错误。这类基础电子元件的精准建模，是整机数字化设计过程中容易被忽略但影响装配效率的环节，准确的元件模型能够帮助结构工程师在设计阶段就完成所有安装边界的校验，减少后续样机调试阶段的修改工作量。
