CA6140机床用离心式叶轮结构设计

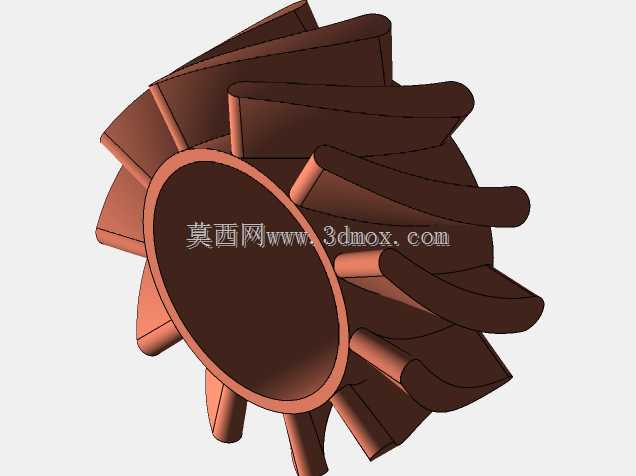

　　该叶轮结构主要适配CA6140型普通车床的冷却润滑系统配套使用，在机床实际运行过程中，承担切削液输送增压的核心功能，能够将机床底部储液槽内的切削液以稳定压力输送至切削区域，对车削加工中的刀具与工件接触部位进行持续冷却，同时带走切削过程产生的金属切屑，减少刀具磨损，保障加工表面精度。从结构设计来看，该叶轮采用后弯式扭曲叶片构型，叶片沿轮毂周向均匀分布，这种叶片构型能够在较低转速下获得较高的输出压力，同时降低流体在叶轮流道内的湍流损失，提升输送效率，适配车床冷却泵的低转速大流量工况需求。轮毂部分采用中空筒式结构，内孔预留与泵轴配合的安装位，配合面设计有轴向定位台阶，能够保证叶轮安装后与泵轴的同轴度，

　　避免高速转动时出现动不平衡量超标的问题，叶片与轮毂的连接位置采用大圆角过渡处理，减少应力集中，提升部件在长期交变载荷下的结构强度，避免叶片根部出现疲劳断裂问题。在安装边界上，叶轮的外径尺寸严格匹配冷却泵的泵体内腔尺寸，安装后叶片外缘与泵体内壁保留均匀的径向间隙，既不会出现转动剐蹭，也不会因为间隙过大导致流体回流降低泵效，轴向尺寸适配泵体的内部安装空间，安装后叶轮端面与泵体端盖之间预留合理的轴向窜动间隙，适配泵轴工作时的热伸长量，避免运行过程中出现端面摩擦。在实际机床运维场景中，这类叶轮属于冷却系统的易损配件，长期接触切削液与金属碎屑，容易出现叶片磨损、腐蚀的问题，精准的三维结构能够为配件的测绘替换、结构优化提供可靠的建模参考，

　　设计人员可以根据实际使用中的磨损情况，调整叶片厚度、叶片角度参数，优化叶轮的耐磨性能与输送效率，也可以基于该模型进行流体仿真分析，验证不同转速下的流量压力特性，匹配不同加工工况下的冷却需求，比如在重切削工况下调整叶轮参数获得更大流量，在精加工工况下保证输出压力稳定，避免切削液飞溅影响加工表面质量。
