单通道继电器控制模块PCB组件结构设计

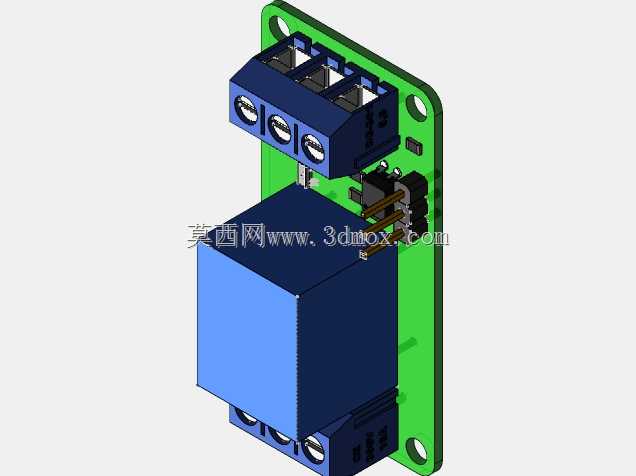

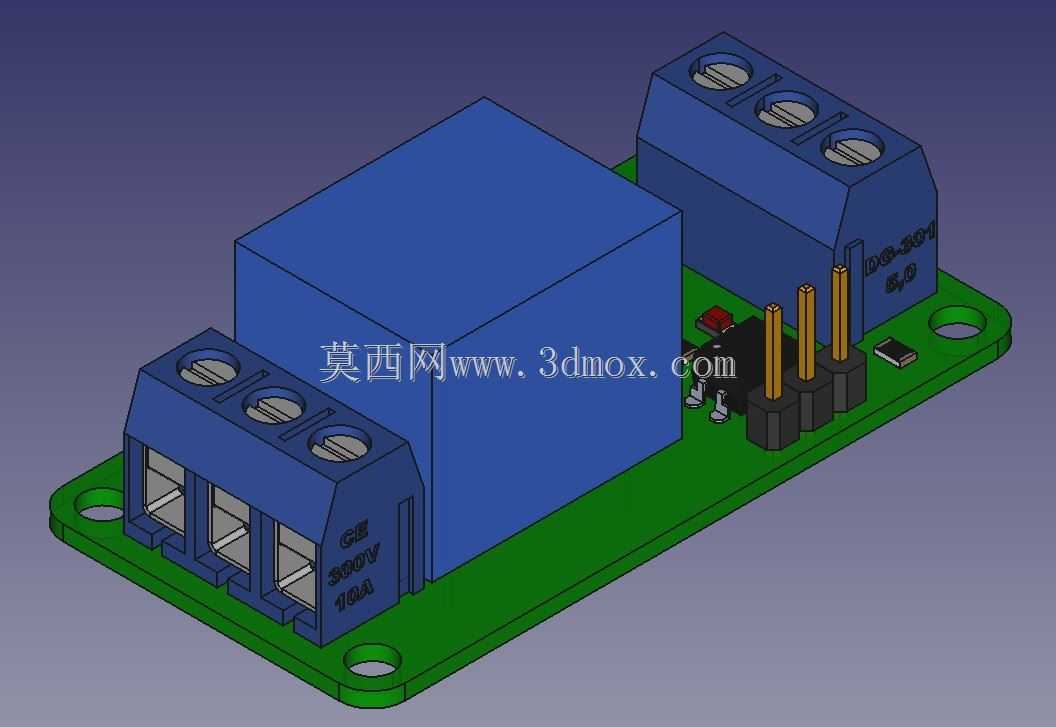

　　在低压电控回路的设计搭建场景中，单通道继电器模块是实现小信号控制大功率负载通断的核心转接部件，常被嵌入工业控制机柜、自动化设备电控单元、小型实验装置的控制回路中，解决主控板IO口驱动能力不足、强弱电隔离防护的实际工程问题。这款模块的整体结构围绕PCB载板完成布局，核心电磁继电器主体布置在板件中部区域，占据模块近一半的投影面积，两侧分别排布输入侧接线端子与输出侧接线端子，输入侧预留直插排针接口用于对接主控信号线路，输出侧采用大间距螺钉接线端子，适配1.5-2.5平方毫米的动力线缆压接，满足常规5-10A负载的载流需求。设计过程中优先考虑安装适配性，PCB载板四个角位预留标准直径3.2mm的安装孔，

　　孔位中心距匹配通用导轨安装座与设备内预留安装凸台的常规尺寸，安装孔周边做露铜阻焊开窗处理，避免安装螺钉压接时破坏板件阻焊层造成绝缘隐患。板上元件布局严格遵循强弱电分区原则，信号侧排针与续流二极管、状态指示LED布置在靠近板边的信号区域，与输出侧动力端子之间预留足够的爬电距离，满足低压电控设备的绝缘间距要求。继电器主体与PCB之间采用波峰焊固定，引脚穿板后焊接长度控制在1.5mm以内，避免引脚过长造成相邻焊点短路，同时在继电器本体与PCB接触位置预留点胶位，可在高振动应用场景下追加固定胶层提升抗振性能。接线端子采用带防退螺钉的压线结构，压线框做镀锡处理，避免长期使用后氧化造成接触电阻过大，端子侧面印有清晰的回路标识，

　　方便现场接线时核对线号，减少接线错误概率。模块整体外形方正，边缘无突出尖锐结构，可直接嵌入标准宽度的导轨安装槽内，也可通过铜柱直接固定在设备内壁的安装平面上，适配多种安装场景。结构设计时同步考虑了散热需求，继电器本体上方无遮挡结构，工作时产生的热量可直接通过空气对流散出，PCB载板采用1.6mm厚FR-4板材，铜箔厚度按1盎司设计，满足信号回路与动力回路的载流要求，板上走线在大电流回路做加宽处理，避免长期通流时走线过热。
