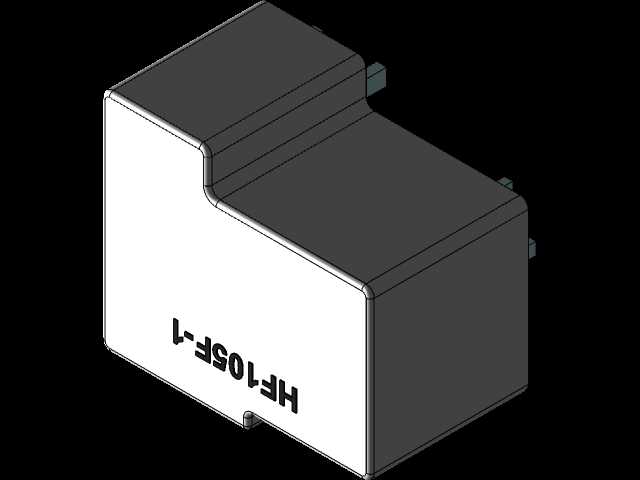

宏发HF105F-1微型大功率继电器三维结构

　　在工业电气控制回路、民用家电动力控制、小型机电设备通断模块的选型与结构适配环节，这类微型大功率继电器的三维结构数据，是结构工程师做布局设计、安装干涉校验时的核心参考依据。日常做设备内部电气仓布局时，很多工程师容易只关注继电器的电气参数，忽略外形与安装边界的匹配度，导致后期打样时出现引脚对位偏差、外壳与周边线槽或结构件干涉、散热空间预留不足等问题，这个三维模型完整还原了产品的实际结构细节，能直接导入装配环境做匹配验证。

　　从实际功能特性来看，这款继电器可承载30A/220VAC、20A/28VDC的通断负载，覆盖了绝大多数中小功率动力回路的通断需求，包含常开、常闭、转换三种触点形式，能适配不同的回路逻辑设计需求，6引脚的全变体结构，可兼容同系列不同引脚定义的安装场景，不用单独为不同触点形式重新做安装位设计，能减少结构件的种类，降低生产装配的物料管理成本。做PCB布局时，引脚的伸出长度、引脚间距、引脚直径这些细节直接决定了焊接后的可靠性，模型里完整还原了引脚的空间位置与尺寸，能直接导出引脚的坐标数据，给PCB Layout工程师做封装设计提供精准参考，避免出现封装尺寸偏差导致的插件困难、虚焊等问题。

　　设计思路上，这款继电器采用了阶梯式的外壳造型，并非规整的长方体，上部的凸起结构是内部电磁线圈与触点组件的布局避让空间，这种非对称的外壳设计，一方面是最大化利用内部空间，在保证触点开距、绝缘间隙满足安规要求的前提下，尽可能压缩整体外形体积，另一方面外壳的圆角过渡处理，既可以减少注塑生产时的应力集中问题，也能避免装配时尖锐边角划伤操作人员或周边线材。外壳表面的标识做了反向凹陷处理，对应产品实际印刷的型号标识位置，建模时还原了这个细节，方便做整机标识位置的可视化校验。

　　安装边界方面，这款继电器的主体外形尺寸适配常规的继电器安装座，也可直接通过引脚焊接在PCB板上，模型完整呈现了外壳的最大外轮廓尺寸，包括侧面的卡扣凸起、引脚的伸出长度与排布位置，在做电气仓布局时，可以直接测量继电器与周边变压器、接线端子、散热片等元件的安全间隙，尤其是高压回路中，继电器与相邻带电部件的电气间隙必须满足安规要求，通过三维模型的间隙测量功能，能在设计阶段就排查出间隙不足的隐患，不用等到样机制作时再返工调整结构。另外，继电器外壳的安装定位凸点细节也在模型中做了还原，做安装座设计时，可以直接匹配对应的定位凹槽，保证继电器安装后不会出现移位、松动的情况，在有振动的设备使用场景中，这种定位结构能有效提升继电器的安装可靠性，避免因振动导致引脚脱焊、触点接触不良等故障。

　　在不同的应用场景中，这款继电器的安装方式会有差异，比如在工控板卡上多采用直插焊接的方式，在动力柜中则多搭配安装座做导轨式安装，模型的结构细节能同时适配这两种安装场景的设计校验，不管是做PCB封装设计还是安装座的结构设计，都能获取到精准的尺寸数据。很多工程师在选型时容易忽略继电器的顶部与底部的高度差，导致上盖装配时与继电器顶部发生干涉，这个模型完整还原了阶梯外壳的高度差细节，能直接在装配环境中模拟上盖装配后的间隙，提前规避这类干涉问题。同时，模型的外壳壁厚、内部组件的占位空间也做了等效还原，做热仿真分析时，可以直接基于模型的外形设置热源参数，评估继电器满负载工作时的散热情况，合理设计周边的散热风道或散热孔位置，避免继电器因长期过热导致触点氧化、寿命缩短的问题。
