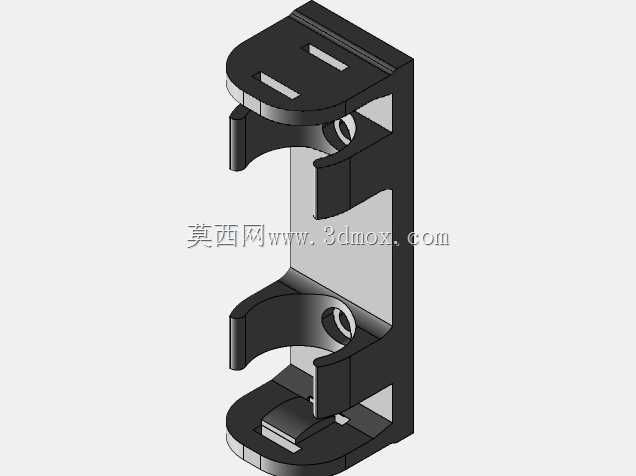

单节18650锂电池卡扣式固定插座结构

　　这款单节18650电池固定插座，主要面向小型储能模组、DIY电子设备、便携供电装置的电池排布场景，解决单颗圆柱锂电池在设备内部的固定与接线便利性问题。日常做小型便携设备的结构开发时，18650圆柱电池的固定一直是容易出问题的环节：要么用胶水粘后期更换麻烦，要么用通用电池弹片占空间大，遇到需要用镍带做汇流连接的场景，普通弹片结构还没法兼容焊接操作，这款结构就是针对这些实际工程痛点做的优化设计。整体采用双侧环抱卡扣的结构形式，卡扣的弧度完全贴合18650电池的18mm外径，卡扣边缘做了0.3mm的导入倒角，安装电池时不需要额外工具，顺着导向推入就能卡紧，拆卸时只需要轻扳两侧卡扣就能取出电池，反复拆装也不会出现结构断裂或者卡接松动的问题。

　　结构上下两端都预留了镍带走线的避让槽，适配行业通用的10mm宽度镍带，不管是做单节电池的引出，还是多颗同规格电池座并排拼接做串并联，镍带都可以顺着预留槽位平顺布置，不会出现镍带弯折翘起、刺破电池外皮的安全隐患。结构背部做了平直的安装基准面，预留了两个小型安装定位槽，可以直接用螺丝固定在设备内壁，也可以用背胶粘贴在塑料壳体上，安装边界紧凑，整体占用的安装空间比市面上同规格的通用电池座小15%左右，适合内部空间紧张的便携设备使用。两侧的卡扣做了等壁厚设计，壁厚控制在1.8mm，不管是用PLA还是ASA材料做熔融沉积成型，都不会出现壁厚不均导致的打印翘曲问题，卡扣的卡接量设计为0.4mm，既保证电池固定后不会因为设备晃动出现松脱，

　　又不会因为卡接过紧导致电池外皮被刮伤。上下两端的限位挡边刚好卡住电池的正负极端面，电池装入后轴向窜动量控制在0.2mm以内，配合镍带焊接后，即使设备出现跌落、振动的工况，电池也不会出现移位导致的接线脱焊问题。在做小型户外便携电源、DIY手持电子设备的结构设计时，这款固定座可以直接复用，不需要再单独开发电池固定结构，能有效缩短结构开发周期，同时兼顾固定可靠性和拆装维护的便利性，适配小批量打样和个人DIY制作的使用需求。
