机床用带加强筋折弯钣金安装固定支架

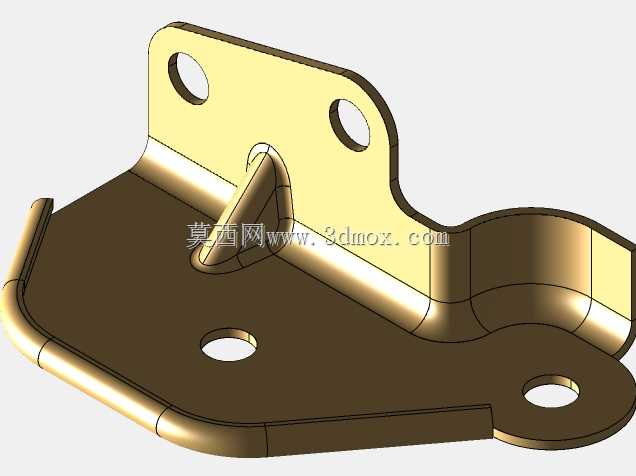

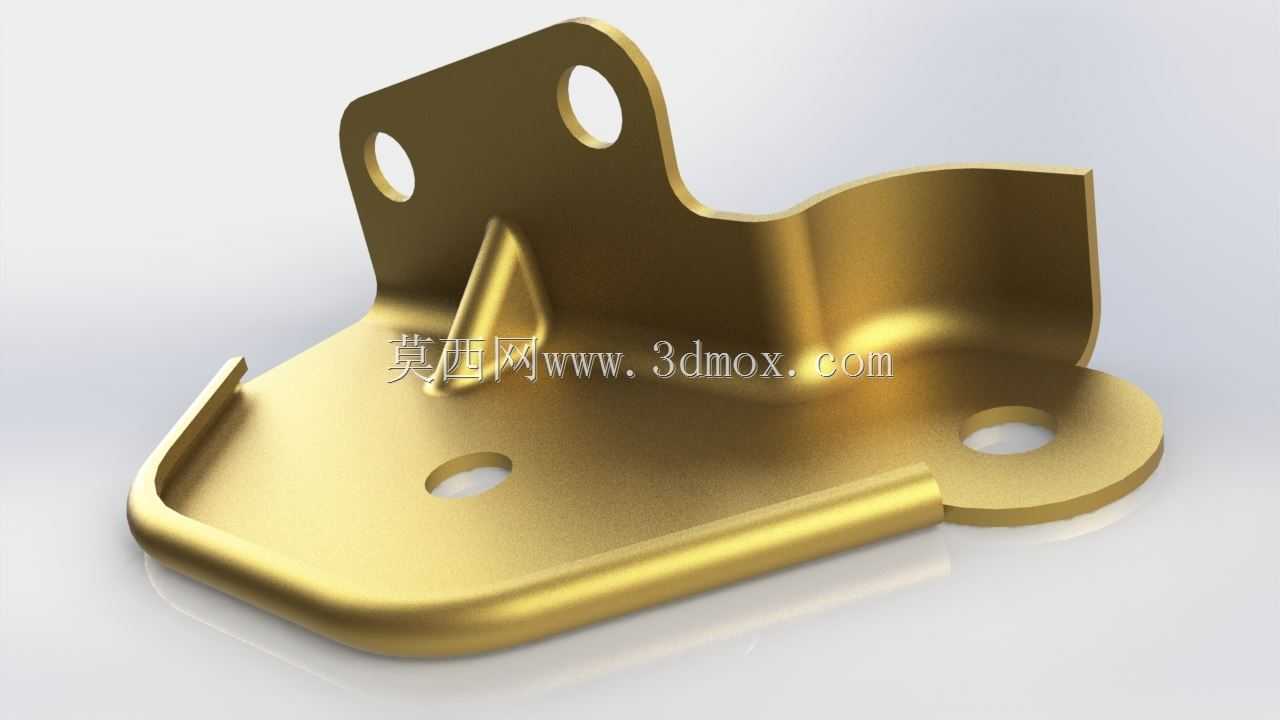

　　这类带加强筋的异形折弯钣金支架，多应用在机床加工设备的外围护板、小型功能模组的安装固定场景中，承担着承托附属部件、连接不同结构单元的作用，在CA6140这类普通车床的操作侧附属组件、润滑管路固定、小型电气元件安装位上都能见到同结构类型的零件。从结构设计逻辑来看，零件底部为带翻边的承托平面，翻边结构一方面可以提升薄板零件的整体刚性，避免承托时出现边缘形变，另一方面翻边形成的圆角过渡能消除钣金裁切后的锐边，减少装配过程中的划伤风险。底部平面预留的两个安装孔，用于和设备基体的安装面通过螺栓锁紧，孔位的位置度公差需要控制在±0.1mm范围内，避免装配时出现孔位错位无法穿装螺栓的问题。零件向上延伸的折弯立板上设置了两个安装孔，

　　用于固定待安装的附属组件，立板和底部承托面之间设置了一体冲压成型的三角加强筋，这个结构是整个零件的设计核心——薄板钣金件如果没有加强结构，在承受侧向载荷时很容易出现折弯处开裂、立板歪斜的问题，一体冲压的加强筋不需要额外焊接支撑件，既减少了焊接带来的形变问题，也能将立板的抗形变能力提升40%以上，完全能满足常规小型附属部件的承重需求。立板末端的弧形折弯结构，是为了避让设备内部的相邻管路或运动部件，避免支架安装后和其他组件产生运动干涉，折弯处的圆角半径严格按照钣金折弯的最小内R值设计，避免折弯时出现板材外侧开裂的问题。从安装边界来看，零件整体的投影尺寸适配机床床身的预留安装位，所有安装孔的中心距都和基体上的预加工螺纹孔完全匹配，

　　零件的整体厚度选用常规冷轧钢板规格，冲压成型后做镀彩锌处理，既能满足车间加工环境下的防锈需求，也不需要额外做表面喷涂，适配机床整体的装配工艺要求。在实际建模过程中，这类钣金件需要优先确认折弯系数，保证展开后的下料尺寸准确，避免折弯后孔位出现偏移，加强筋的成型特征需要和冲压工艺匹配，不能出现冲压角度过深导致的板材拉裂问题，所有开孔的边缘都需要做去毛刺处理，避免后续装配和使用过程中出现安全隐患。
