多功能综合力量训练健身器械三维设计

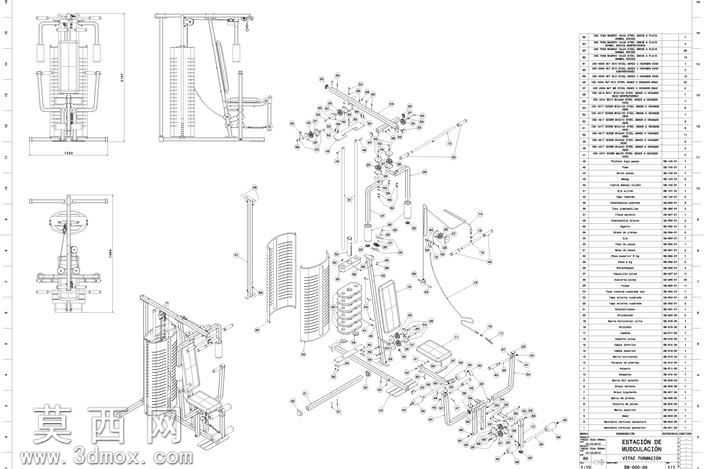

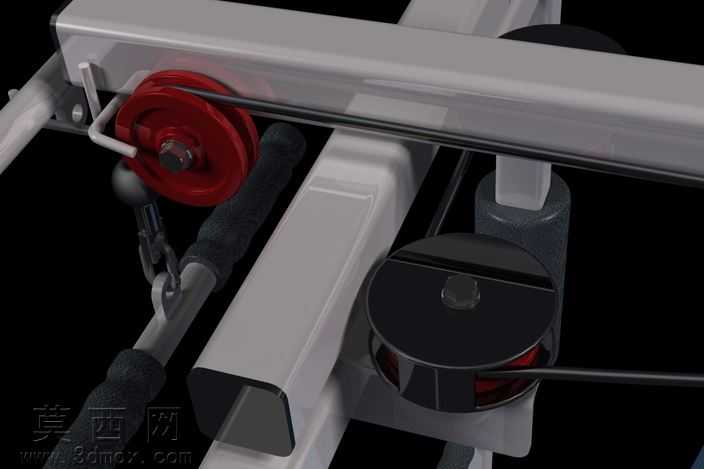

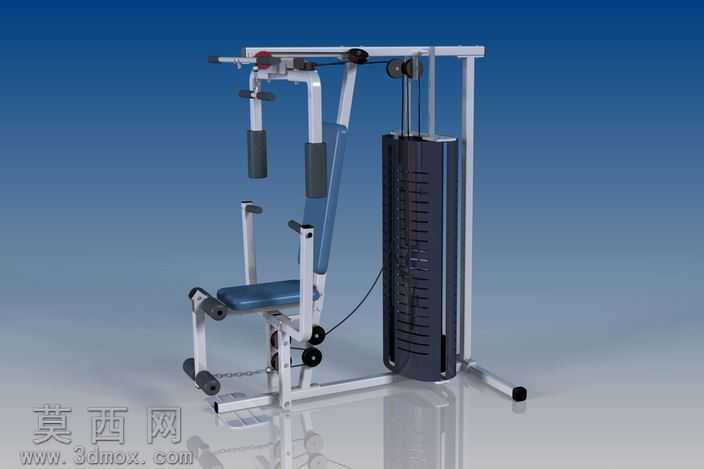

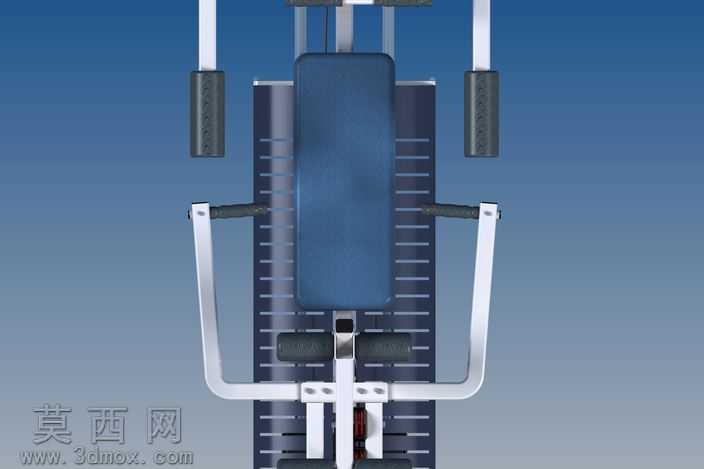

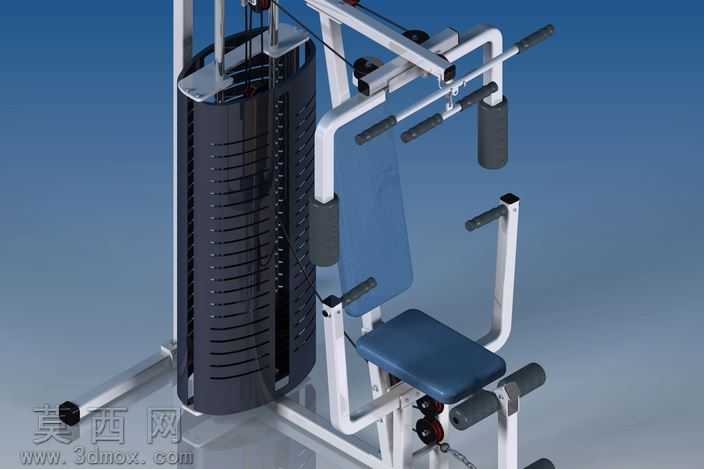

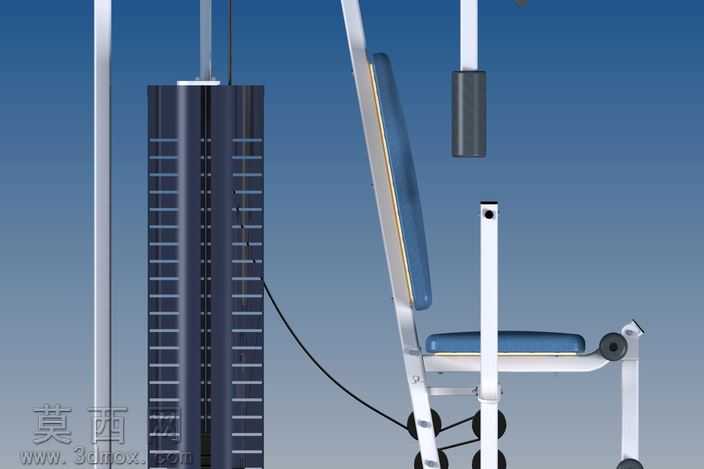

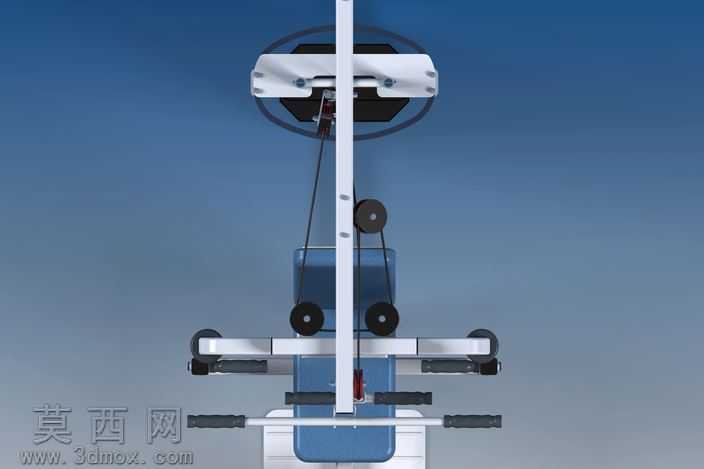

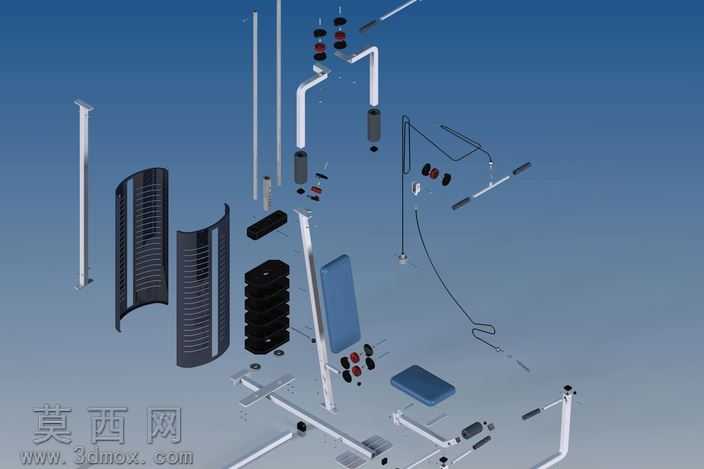

本作品为多功能综合肌肉训练站的三维设计成果，采用Catia V5R19完成全参数化建模，整体建模过程严格遵循机械设计规范，对器械的每一处结构都进行了精准还原。建模阶段首先搭建主体金属框架，采用方管型材拼接的支撑结构，对管材的拼接节点、螺栓安装位都做了精细化建模，确保框架结构的稳固性符合健身器械的承重要求，可承载最大65公斤的配重负载，满足常规力量训练的载荷需求。器械的配重模块采用堆叠式配重块设计，每一块配重片都做了等重参数化建模，搭配插销式配重调节结构，可实现训练阻力的快速切换，配重块外侧设置了防护外罩，建模时还原了外罩的格栅式通风结构，既保证配重运行的可视性，也能避免训练过程中肢体误入配重运行区域，提升使用安全性。功能模块部分，分别建模了胸部推举、背部下拉、腿部训练三大核心训练工位：胸部推举工位还原了带防滑握套的推臂结构，握套采用软质橡塑材质，建模时做了表面防滑纹理处理，推臂的转动轴部位还原了轴承安装位与限位结构，保证推臂运动轨迹符合人体工学；背部下拉工位设置了高位滑轮组，对滑轮的轮槽、轴承位、牵引钢索都做了细节建模，钢索采用柔性路径拟合，还原真实的牵引走线状态；腿部训练工位搭配了可调节的泡棉压腿辊，泡棉部分做了软质材质表现，压腿辊的高度调节档位也做了完整的卡位结构建模，可适配不同身高的训练者使用。座椅部分采用可抽拉调节的设计，建模时还原了座椅的滑动导轨与锁止结构，座垫与靠背采用仿皮软包材质，渲染阶段为软包部分添加了细微的皮革纹理与哑光质感，金属框架部分采用银灰色金属烤漆材质，搭配局部蓝色装饰件的亮面烤漆效果，配重块做了黑色磨砂金属质感表现，握套与泡棉部件采用深灰色哑光橡塑材质，通过不同材质的质感区分提升模型的真实感。整体渲染采用渐变蓝色影棚背景，添加了柔和的环境光与局部补光，在器械下方制作了镜面反射地面效果，清晰展现器械的整体轮廓与结构细节。设计过程中充分考虑了器械的拆装便捷性，所有连接部位都采用标准紧固件连接，各功能模块可独立拆分，便于生产组装与后期维护，同时所有运动部件都做了运动间隙预留，保证各训练动作的运行顺畅无卡顿，整体结构兼顾了训练实用性、使用安全性与外观美观度，可覆盖胸、背、腿等多部位肌肉群的训练需求，适用于健身房、家庭健身区等场景使用。
