双轴太阳能光伏跟踪支架系统设计

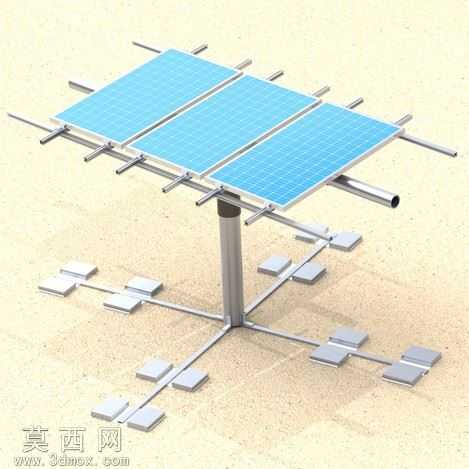

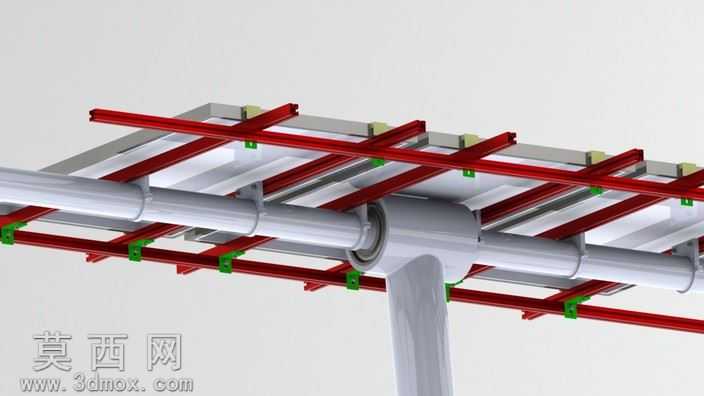

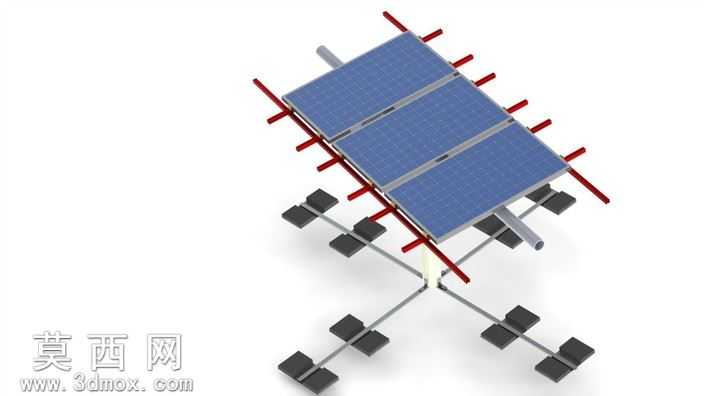

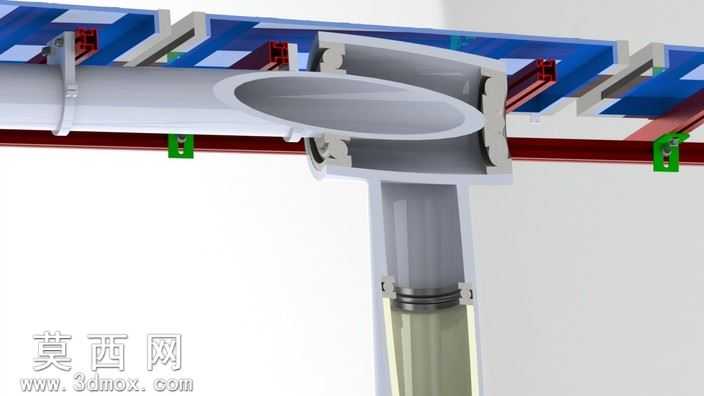

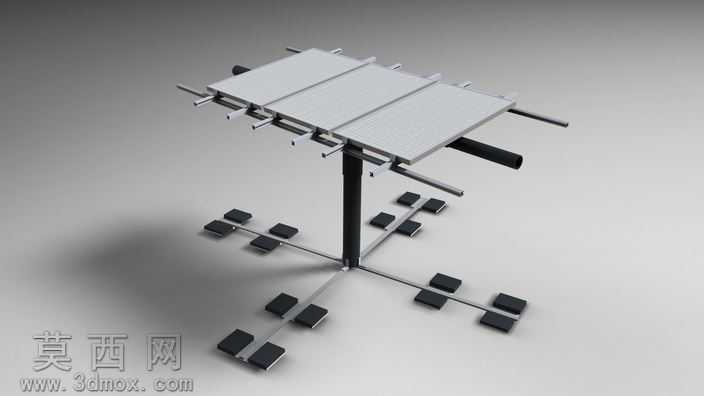

本作品为双轴太阳能跟踪系统三维建模成果，建模过程中首先梳理双轴追踪的运动逻辑，明确水平轴180°旋转、垂直轴360°转动的自由度需求，以此为基础搭建整体装配骨架。建模阶段优先完成核心支撑立柱的结构设计，采用十字型配重底座布局，每个支臂末端配置独立配重块，保障整套装置在大角度转动过程中的结构稳定性，避免重心偏移引发的倾覆风险。光伏承载支架部分采用红色型材杆件搭建纵横排布的承载框架，框架尺寸精准匹配三块标准光伏面板的安装需求，预留面板固定卡扣的安装位，确保面板装配后贴合紧密无松动。转动连接结构作为整套系统的核心功能部件，建模时细化了水平转轴与垂直转轴的铰接结构，预留驱动组件的安装空间，可适配常见的回转驱动、推杆驱动等多种驱动方案，同时在转轴位置设计了线缆穿引通道，避免光伏线缆随支架转动时出现缠绕磨损问题。材质渲染阶段，光伏面板采用深蓝色带栅格纹理的光伏玻璃材质，还原真实光伏组件的表面质感与电池片排布效果；支撑型材采用哑光金属红材质，区分于银灰色的金属转轴与配重块，配重块采用深灰色哑光铸铁材质，突出厚重稳定的视觉感受；底部支撑立柱采用浅米白色硬质金属材质，强化结构的层级区分。设计过程中充分考虑户外使用场景的结构强度需求，所有杆件连接处均设计了加强筋结构，配重块的重量与位置经过重心测算，确保支架在任意追踪角度下重心始终落在底座支撑范围内，同时整体结构采用模块化拆分设计，光伏面板、支架框架、转动组件、配重底座均可独立拆分，方便后续调整光伏板数量、更换驱动部件或适配不同安装场景的需求，整套模型结构完整，运动逻辑清晰，可直接用于太阳能追踪设备的方案展示、结构验证与教学演示场景。
