适配微比特主控的悟空扩展功能板结构

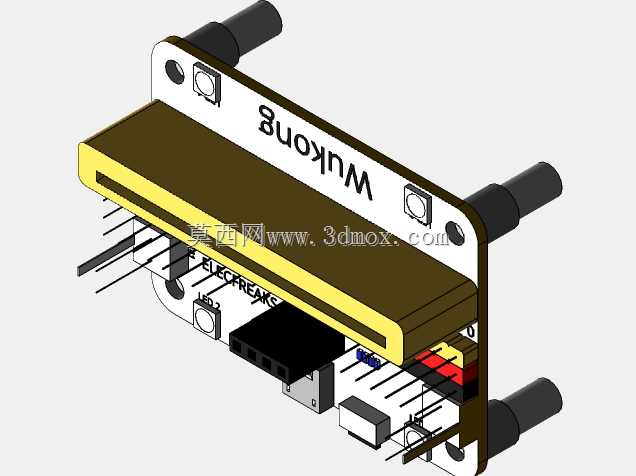

　　这款适配微比特主控的扩展功能板，主要面向创客教育、小型智能硬件开发、桌面级电子原型验证场景使用，能够为核心主控板提供多接口扩展、硬件防护、外设接驳的支撑作用，解决微比特原生板载接口数量不足、直接外接线路易松动、核心板裸露易磕碰损坏的实际使用问题。从结构设计来看，整体采用层叠式安装思路，主体承载板为硬质绝缘基材，边缘设置了与微比特主控板定位孔完全匹配的固定柱位，安装时无需额外打孔对位，直接将主控板对准定位柱压合即可完成基础固定，板载排针位置与主控板引脚一一对应，避免接线错序导致的硬件损坏。板体上方设置了一体化的防护盖板，盖板表面做了字符标识区分不同引脚功能区，盖板与承载板之间预留了足够的走线空间，外接杜邦线、

　　传感器接线可从板体侧方的出线槽规整引出，不会出现线路挤压弯折导致的接触不良问题。两侧延伸出的圆柱形支撑结构，既可以作为整个扩展板的安装固定支脚，适配标准面包板、创客实验台的安装孔位，也能在板体堆叠使用时起到层间支撑作用，预留出足够的散热间隙，避免长时间运行时元器件积热。设计过程中充分考虑了创客场景下的频繁拆装需求，所有固定位均做了圆角过渡处理，没有尖锐边角，拆装时不会划伤手部，板体边缘的接口区域做了沉台设计，外接插头插入后不会突出板体轮廓，放置在桌面时不会因为插头受力导致接口虚接。从安装边界来看，整体外形尺寸控制在微比特主控板的适配范围内，宽度与主控板保持一致，长度方向仅在两侧延伸出支撑结构，不会占用过多实验台空间，

　　安装后整体重心居中，竖直插接在面包板上时不会出现侧翻问题。板载的元器件布局做了分区处理，电源接口、信号接口、驱动模块分别布置在不同区域，强电信号与弱电信号走线之间预留了足够的隔离距离，减少信号干扰，同时每个接口旁都做了清晰的丝印标识，接线时无需反复查阅引脚定义手册，能够提升原型搭建的效率。防护盖板采用卡扣式固定，无需螺丝即可完成拆装，需要更换板载元器件或者调整接线时，直接撬开卡扣即可取下盖板，维护操作十分便捷。支撑柱的长度经过反复校核，既保证了足够的支撑强度，又不会因为柱体过长导致整体结构晃动，柱体端部做了防滑处理，放置在光滑桌面时也能保持稳定。
