微型齿轮减速伺服电机结构三维设计

项目分类:电机 发布时间:2024-01-09 ID:721677
  • 微型齿轮减速伺服电机结构三维设计

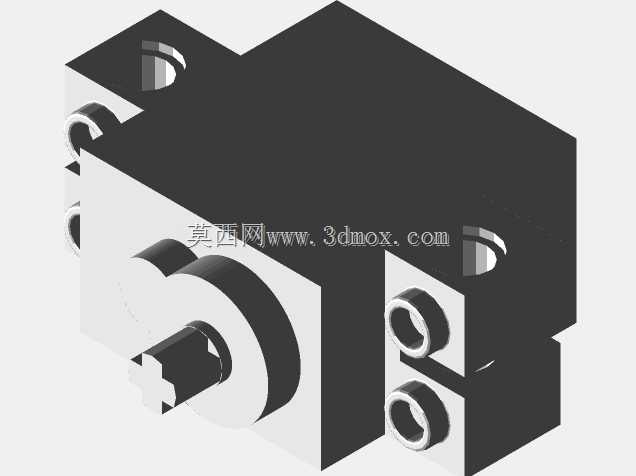

  这款微型伺服驱动单元的结构设计,核心面向桌面级小型自动化装置、教育类机器人套件、创客DIY小型执行机构的应用场景,在做结构适配的时候,首先要考虑的就是狭小安装空间下的动力输出匹配问题。从实际使用场景来看,这类小尺寸伺服常被用在小型机械臂关节、智能小车转向机构、小型自动化教具的动作执行端,还有桌面级小型变位机构的角度控制环节,相比普通的微型直流电机,它自带位置反馈的属性,不需要额外加装编码器就能实现角度闭环控制,对于空间紧凑、不想额外布置反馈线路的小型设备来说,适配性要高很多。

  从功能特性上看,这个结构集成了直流驱动电机、减速齿轮组、位置检测电位器、控制电路仓几个核心部分,输出端采用十字槽输出轴结构,和常规乐高类、创客类通用结构件的安装孔位直接适配,不需要额外做轴连接的转接件,这一点在做小型设备快速搭建的时候能省不少结构设计的工作量。机身侧面布置的两组接线端口,分别对应电源输入和控制信号输入,端口的位置做了下沉式设计,接线之后插头不会突出机身安装基准面太多,不会和周边安装的结构件产生干涉。

  设计思路上,整个机身采用方块式的集成布局,没有多余的外凸结构,所有的安装孔位都布置在机身的两个相邻安装面上,孔位采用通孔设计,既可以从正面穿螺丝固定,也可以从背面锁付,适配不同的安装方向需求。做结构建模的时候,特意把减速齿轮组的仓体和电机仓做了一体化的壳体设计,减少了装配时的零件数量,壳体的壁厚控制在1.2mm,既保证了微型尺寸下的结构强度,也不会因为壳体过厚占用太多内部空间,刚好能容纳下直径10mm的微型直流驱动电机和三级尼龙减速齿轮组。

  外形尺寸与安装边界方面,整个机身的长宽高控制在23mm×12mm×26mm的范围内,输出轴的中心距离机身底部安装面的高度为10mm,输出轴伸出机身前端面的长度为4mm,十字槽的尺寸和通用创客结构件的十字轴完全匹配,安装孔的孔距为16mm,孔径为2mm,适配M2的安装螺丝。在做周边结构设计的时候,需要注意机身侧面接线端口的预留空间,端口距离机身侧面的下沉深度为1.5mm,接线插头的宽度为6mm,所以周边结构距离这个端口面至少要留出7mm的空间,避免插头插装的时候被挡住。另外机身尾部的电位器调节端做了内凹设计,不需要拆开壳体就能从外部调整中位电位,这个位置在安装的时候不要被结构件完全封死,要留出直径3mm的调节操作空间。

  从实际选型适配的角度来说,这个结构的输出扭矩经过三级齿轮减速之后,能达到0.8kg·cm的水平,足够驱动100g以内的负载做0-180度的角度摆动,空载转速能达到60rpm,完全满足小型桌面装置的动作速度需求。建模的时候把齿轮的啮合间隙控制在0.1mm,既保证了齿轮转动的时候不会卡滞,也不会因为间隙过大导致输出端的回差超过1度,满足小型机构的位置控制精度要求。壳体的合模线位置布置在机身的侧面,不会出现在安装基准面上,保证安装的时候机身和安装板能完全贴合,不会出现安装倾斜导致的输出轴同轴度偏差问题。另外输出轴的位置做了铜套嵌件的设计,相比直接在塑料壳体上做轴孔,铜套的耐磨性能更好,长时间往复转动也不会出现轴孔磨损变大导致的输出轴晃动问题,能有效提升整个单元的使用寿命。在做电路仓的布局时,把驱动电路板和控制芯片布置在电机的侧面,充分利用电机和壳体之间的剩余空间,没有额外增加机身的整体尺寸,电路板的固定柱和壳体一体化成型,装配的时候直接把电路板卡在固定柱上就能完成定位,不需要额外打螺丝固定,进一步压缩了装配工序和整体尺寸。
