D250双法兰90度弯头结构设计

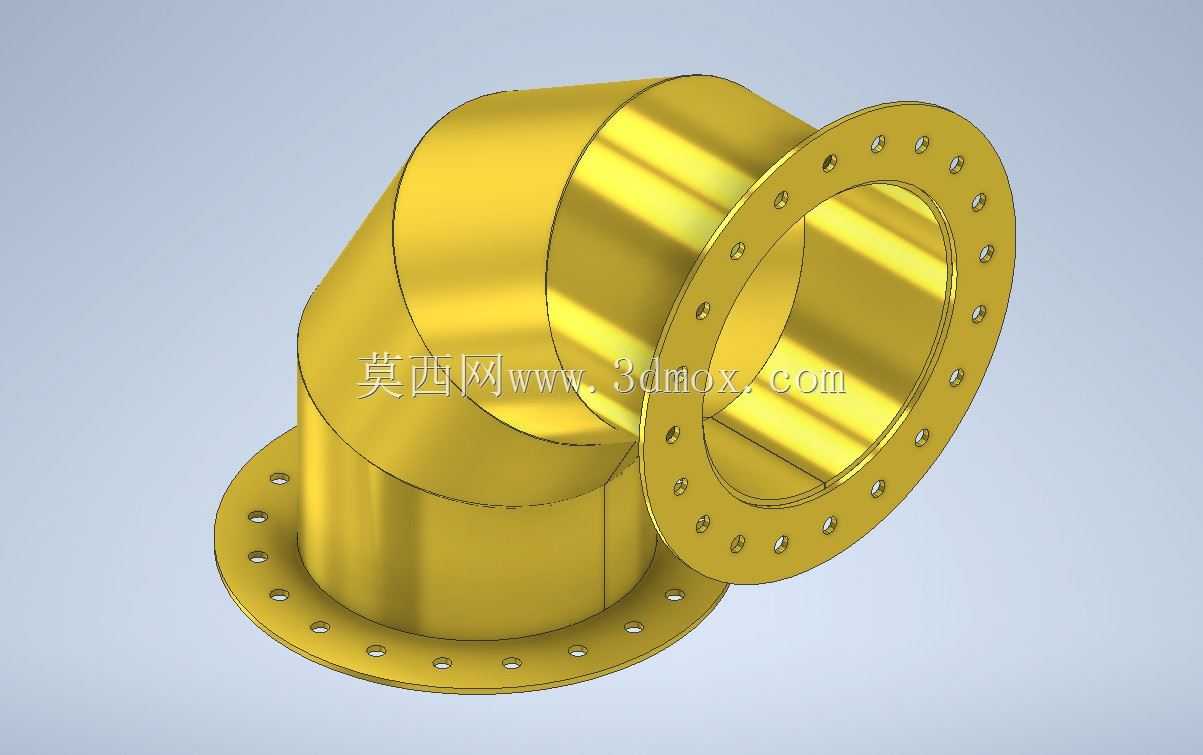

　　这款D250规格的双法兰90度弯头，主要应用于大口径工业管路系统的转向连接场景，常见于通风除尘、粉体输送、低压流体输送等工况的管路布局中，用来改变管路的走向，满足现场管线的排布需求。从结构设计来看，两端采用标准法兰连接结构，法兰端面均匀分布螺栓孔，安装时可通过螺栓与对应通径的管道法兰、设备接口法兰紧密贴合，配合密封垫片即可实现可靠的管路连接，无需额外焊接作业，安装拆卸便捷，便于后期管路维护与部件更换。弯头本体采用等径弯曲结构，弯曲段的曲率设计充分考虑了介质流通的顺畅性，避免直角转向带来的流阻骤增问题，减少介质在转向位置的淤积、冲蚀情况，尤其适用于含尘气流、粉状物料的输送场景，可降低管路堵塞、局部磨损过快的风险。从安装边界来看，

　　两端法兰的端面垂直度、螺栓孔分度圆直径均匹配D250通径的常规法兰标准，安装时需保证两端法兰对接面的平行度，避免螺栓偏载导致的密封失效问题；弯头的轴向安装尺寸可适配常规工业管路的排布间距，无需额外调整相邻管段的长度即可完成装配。建模过程中，对法兰盘的厚度、螺栓孔的位置度、弯曲段的壁厚做了等比例还原，法兰与弯头本体的衔接位置做了圆弧过渡处理，既降低了该位置的应力集中系数，也符合实际铸造、钣金加工的工艺要求，避免出现加工死角。在实际选型应用中，这类双法兰弯头可根据输送介质的特性匹配不同的材质，输送常温空气时可采用普通碳钢材质，输送腐蚀性介质时可更换为不锈钢或衬塑材质，法兰的压力等级也可根据管路的工作压力做对应调整，适配不同压力等级的管路系统。结构设计上没有多余的冗余结构，整体重量控制合理，安装时可通过法兰位置的螺栓孔完成吊装定位，无需额外设置吊点结构，降低现场安装的操作难度。
