19英寸机架式挤压铝仪表外壳结构设计

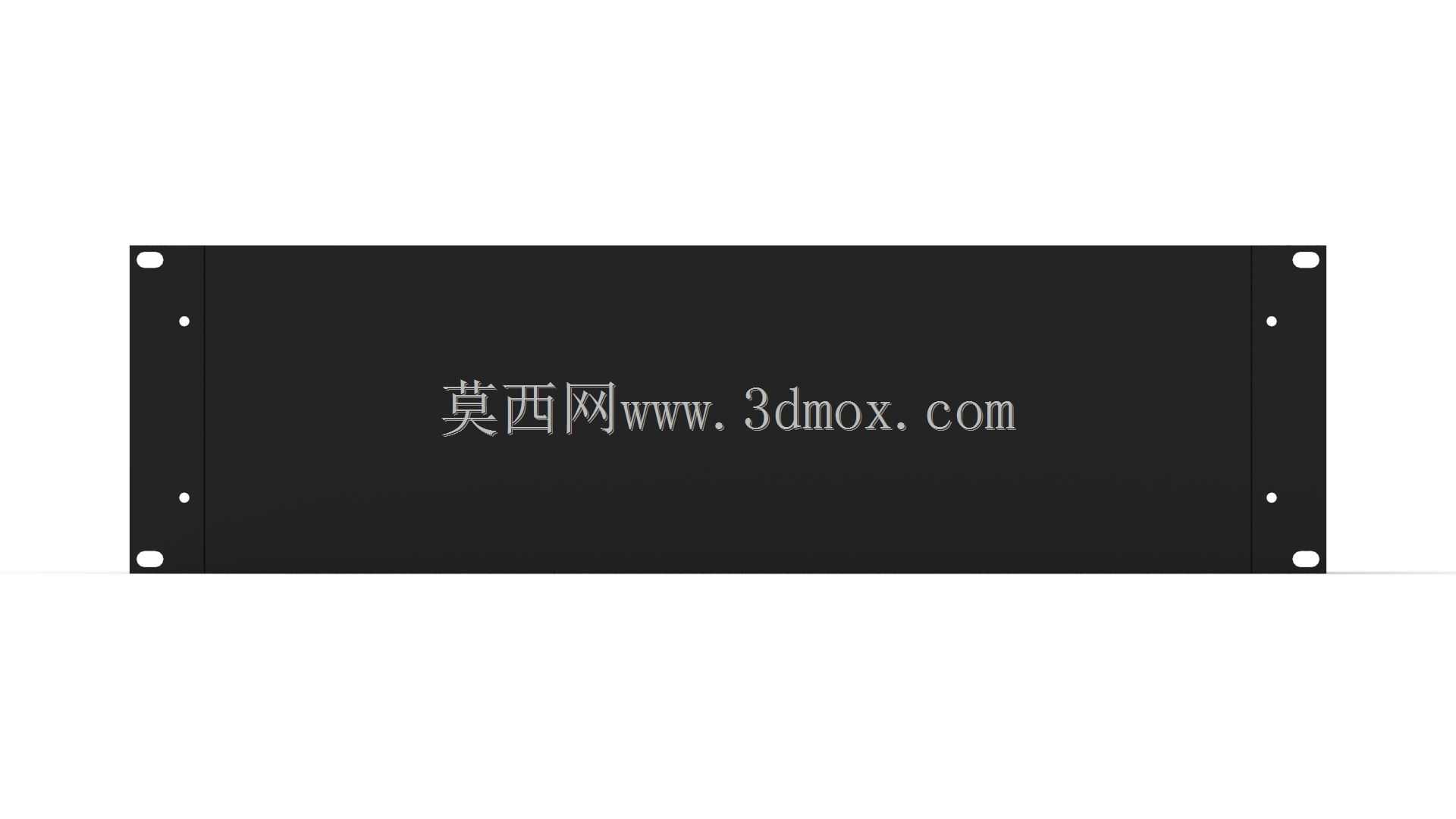

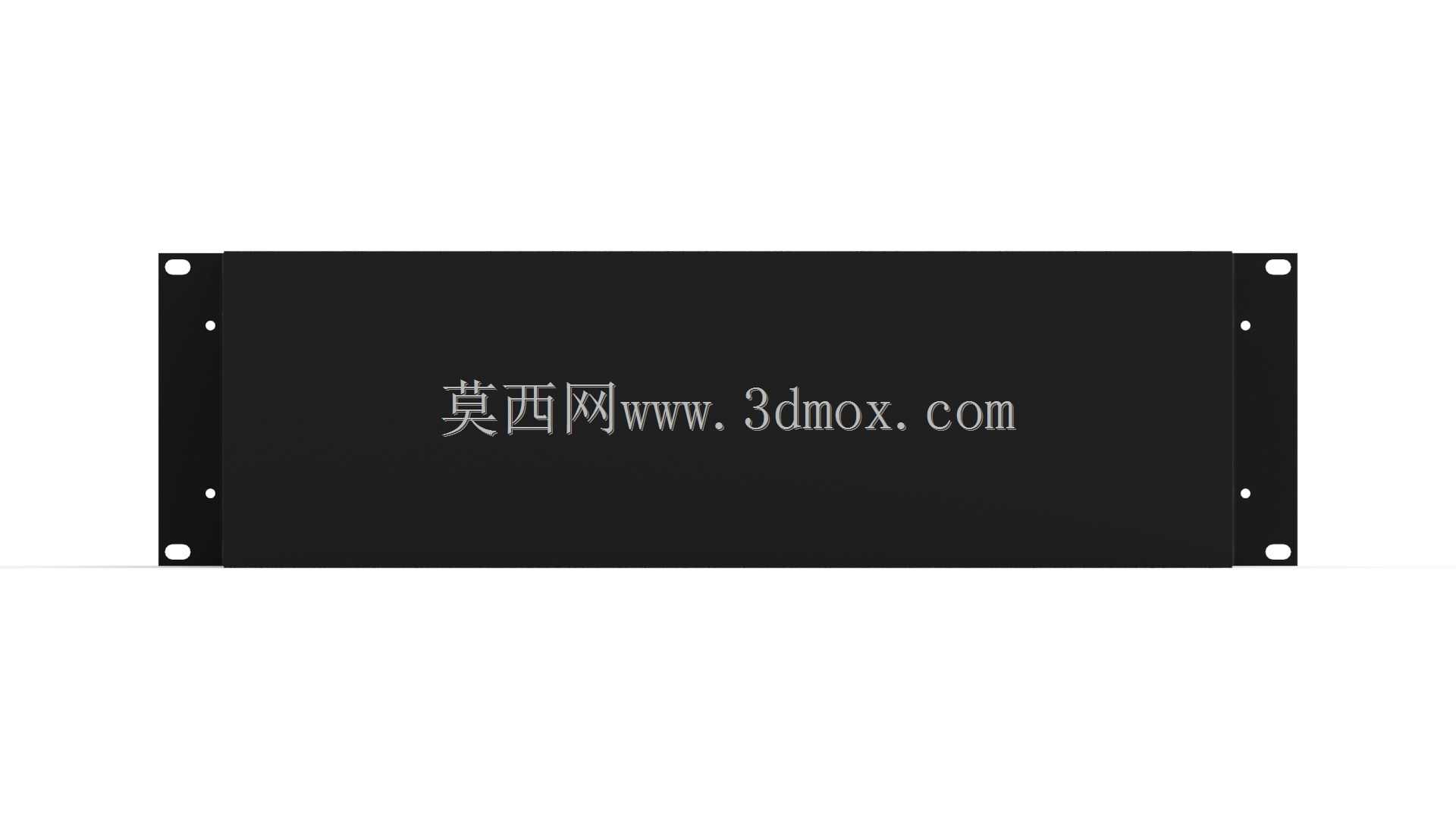

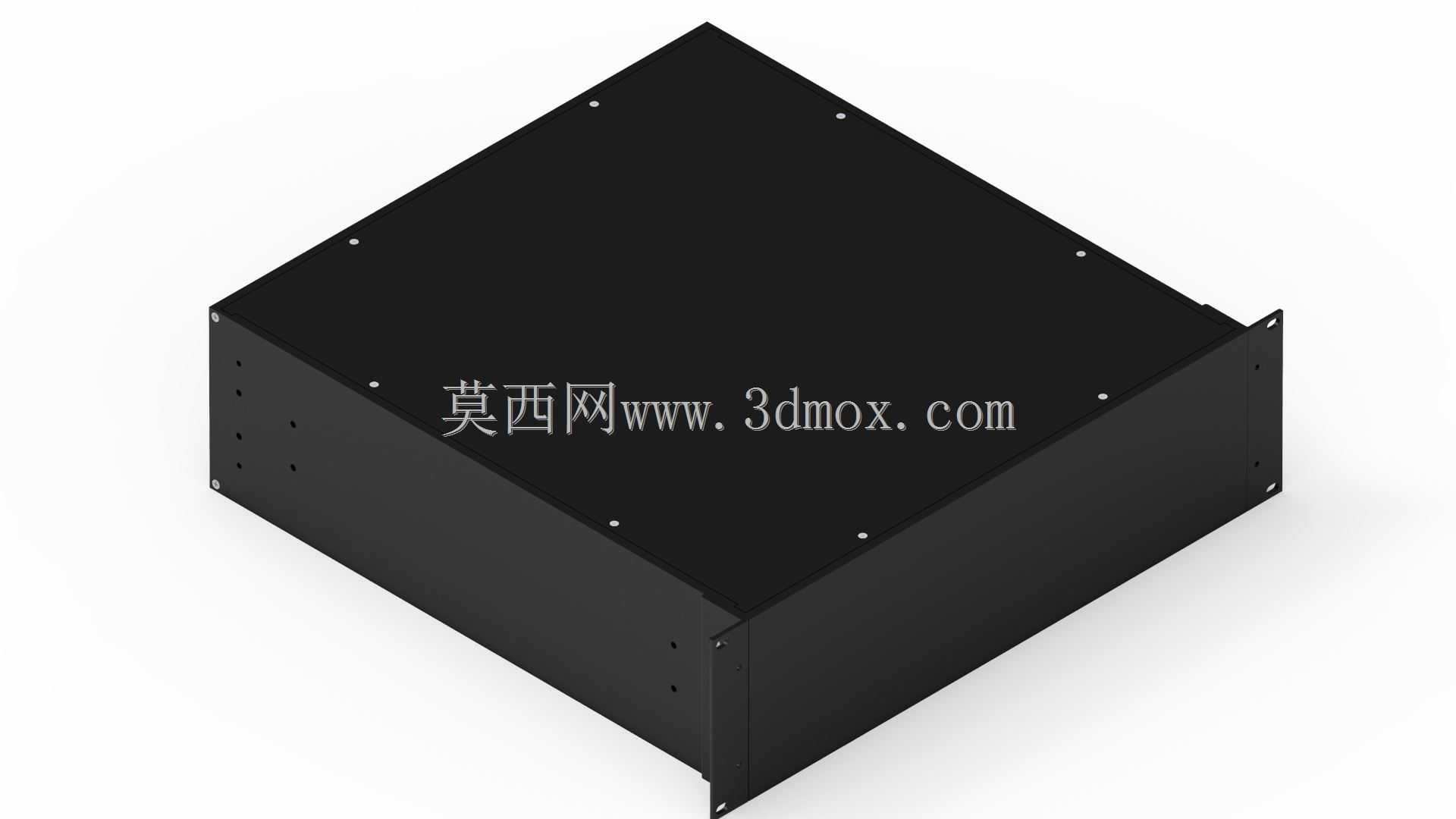

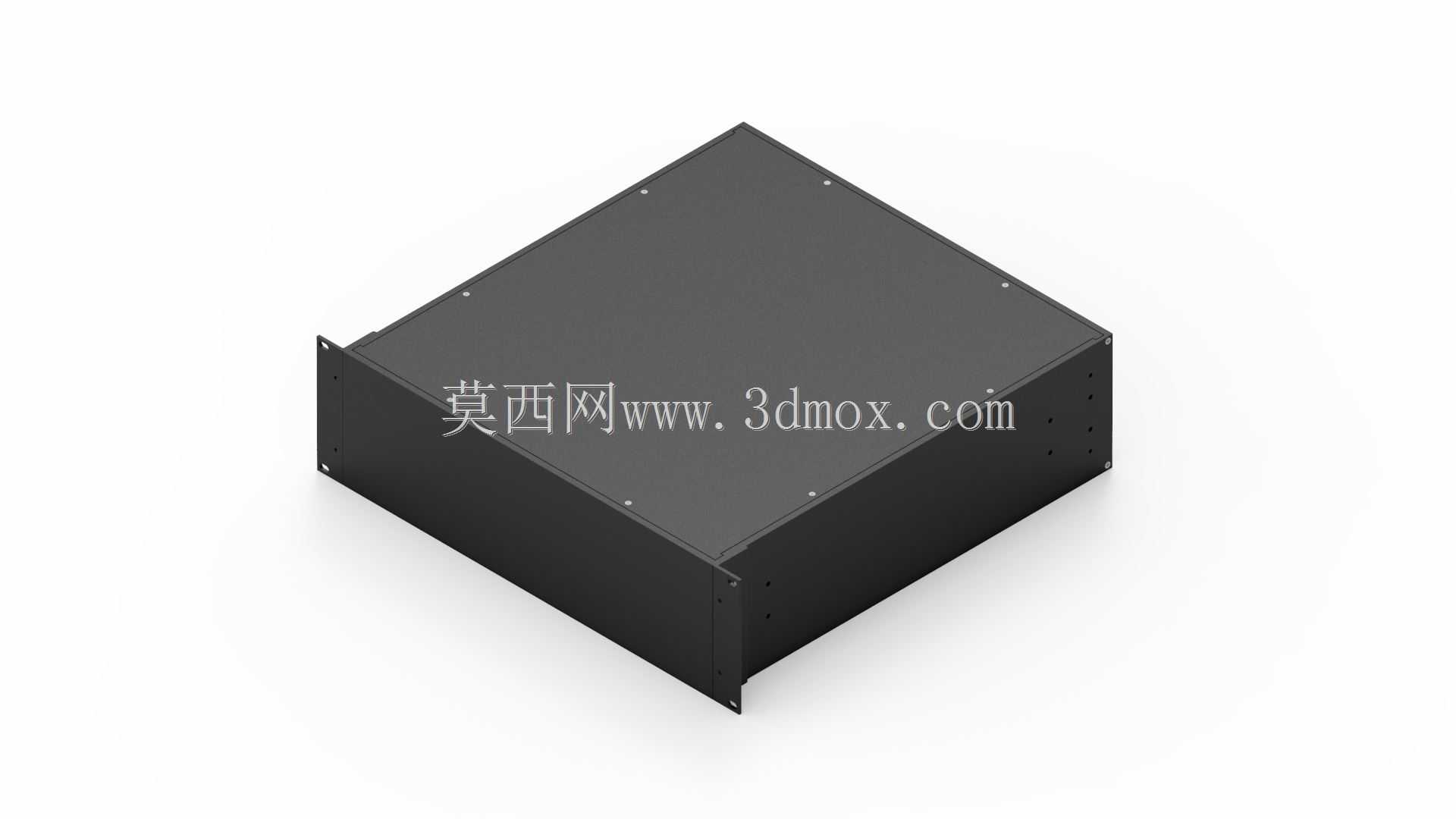

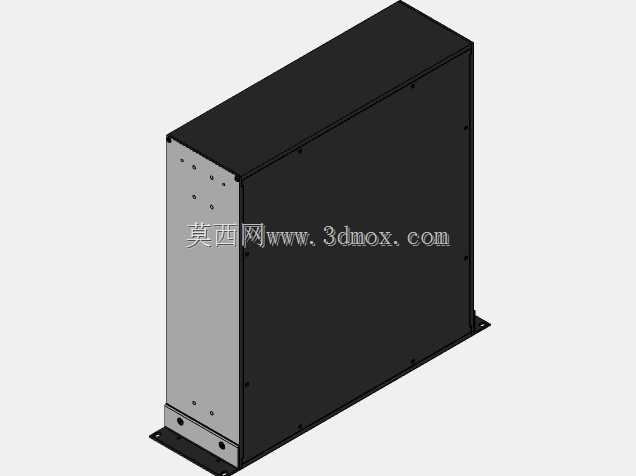

　　这款挤压铝材质的机架式仪表外壳，主要面向工业测控、实验室仪器、通讯组网类设备的集成安装场景，既可以适配标准19英寸工业机柜的机架安装位，也可搭配防滑脚垫直接放置在桌面作为台式仪器壳体使用，覆盖了工业现场机柜部署、实验室桌面调试两类常见的仪器安装需求。从结构设计逻辑来看，壳体采用分体拼接式的挤压铝型材主体搭配前后安装法兰的结构，型材主体通过一体挤出成型，侧壁自带均匀排布的安装螺柱点位，方便内部PCB板、电源模块、接线端子排等元器件的直接固定，无需额外增加内部安装衬条，减少了装配环节的零件数量。前后法兰的折边做了加厚处理，机架安装侧的法兰预留了标准机柜固定孔位，孔位间距完全匹配19英寸机柜的立柱安装尺寸，安装时无需额外打孔适配，

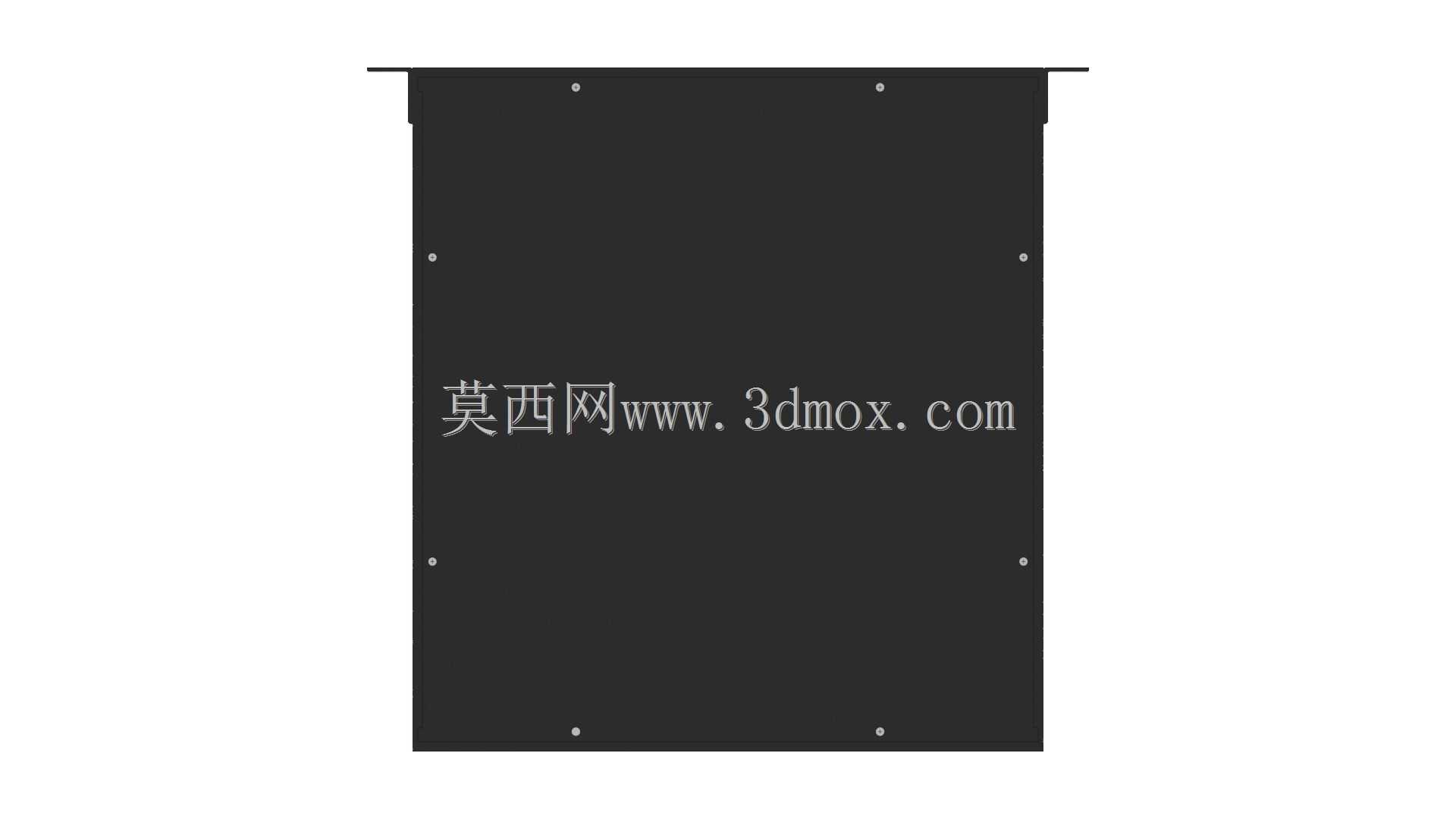

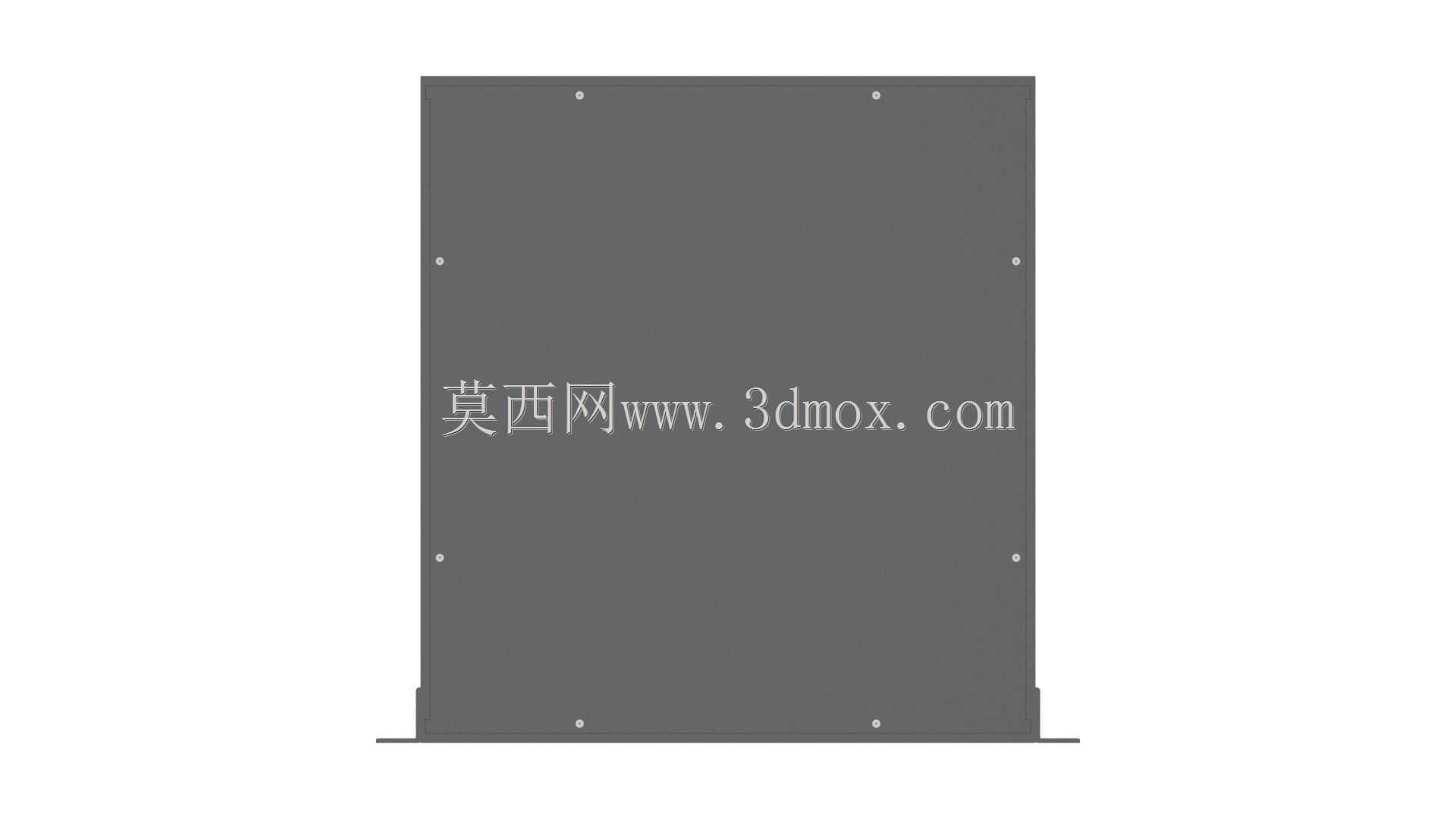

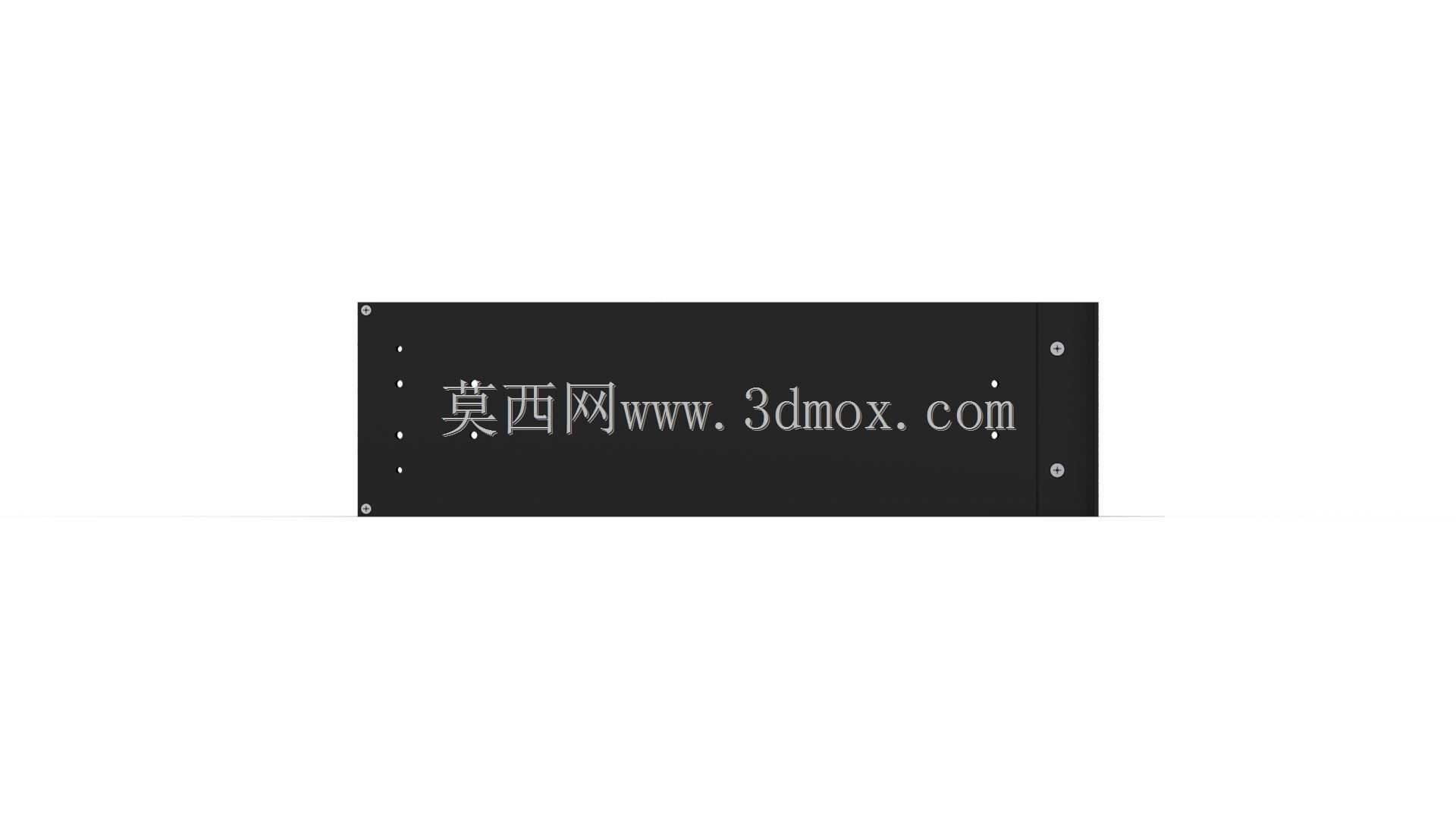

　　直接用标准机柜螺丝即可完成固定；法兰与型材主体的连接采用内嵌式螺丝固定，装配后螺丝头完全隐藏在壳体内部，外表面无凸起结构，既提升了外观的整体性，也避免了安装后螺丝头与机柜内其他线缆、设备产生干涉。外形尺寸上，壳体深度为16.6英寸，宽度适配19英寸机架的安装净空，高度为3U标准机架高度，对应5.25英寸的垂直安装空间，安装边界完全符合通用19英寸机柜的层间间距要求，多台同规格壳体叠装时不会出现上下空间干涉的问题。壳体的上下盖板采用平板式铝板加工，边缘做了折弯扣边，扣合后与型材主体的侧壁完全贴合，配合缝隙控制在0.1mm以内，既可以起到防尘防护的作用，也能形成连续的电磁屏蔽腔体，降低内部电路受外界电磁干扰的影响，

　　同时也减少内部电路对外的电磁辐射，满足工业现场的电磁兼容基础要求。壳体表面做了黑色哑光导电氧化处理，氧化层均匀覆盖所有金属表面，既提升了壳体的耐锈蚀能力，也不会破坏金属表面的导电连续性，保证电磁屏蔽性能的一致性。在实际选型使用时，设计人员可以根据内部元器件的布局，在前后法兰上自行加工显示屏、按键、接线端子、通风槽的开孔，型材侧壁的预留安装点位可以适配不同尺寸的PCB安装需求，无需重新开模制作壳体主体，能够大幅缩短定制仪器的外壳开发周期，降低小批量仪器设备的外壳加工成本。桌面使用场景下，可在壳体底部四个角粘贴橡胶防滑脚垫，避免放置时刮伤桌面，同时提升放置的稳定性；机架安装时，可根据设备重量选择在壳体后侧增加辅助支撑滑轨，分担前方法兰的承重，避免长期承重导致法兰变形。
