木工工作台T型轨道侧装式夹紧止动装置

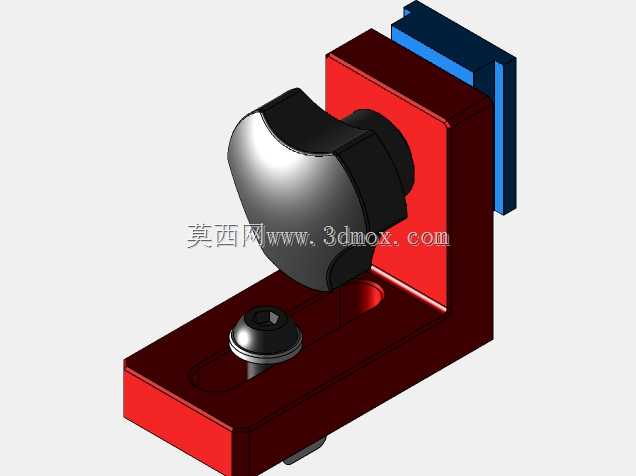

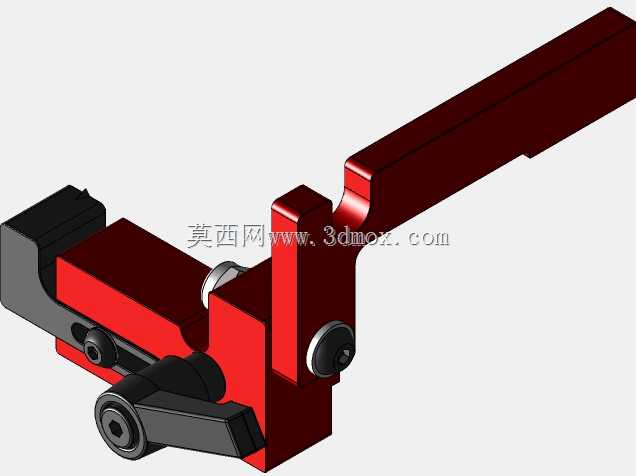

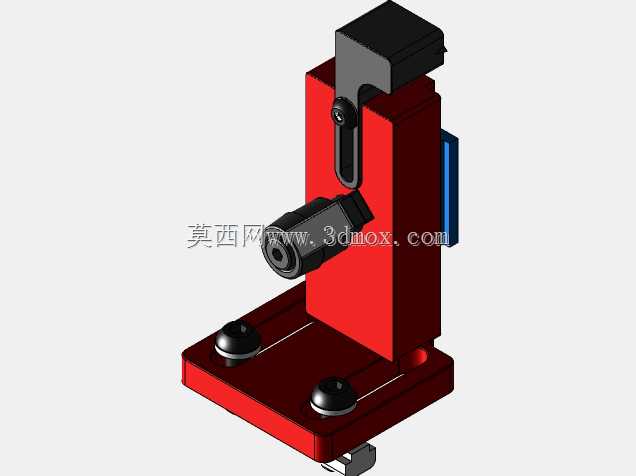

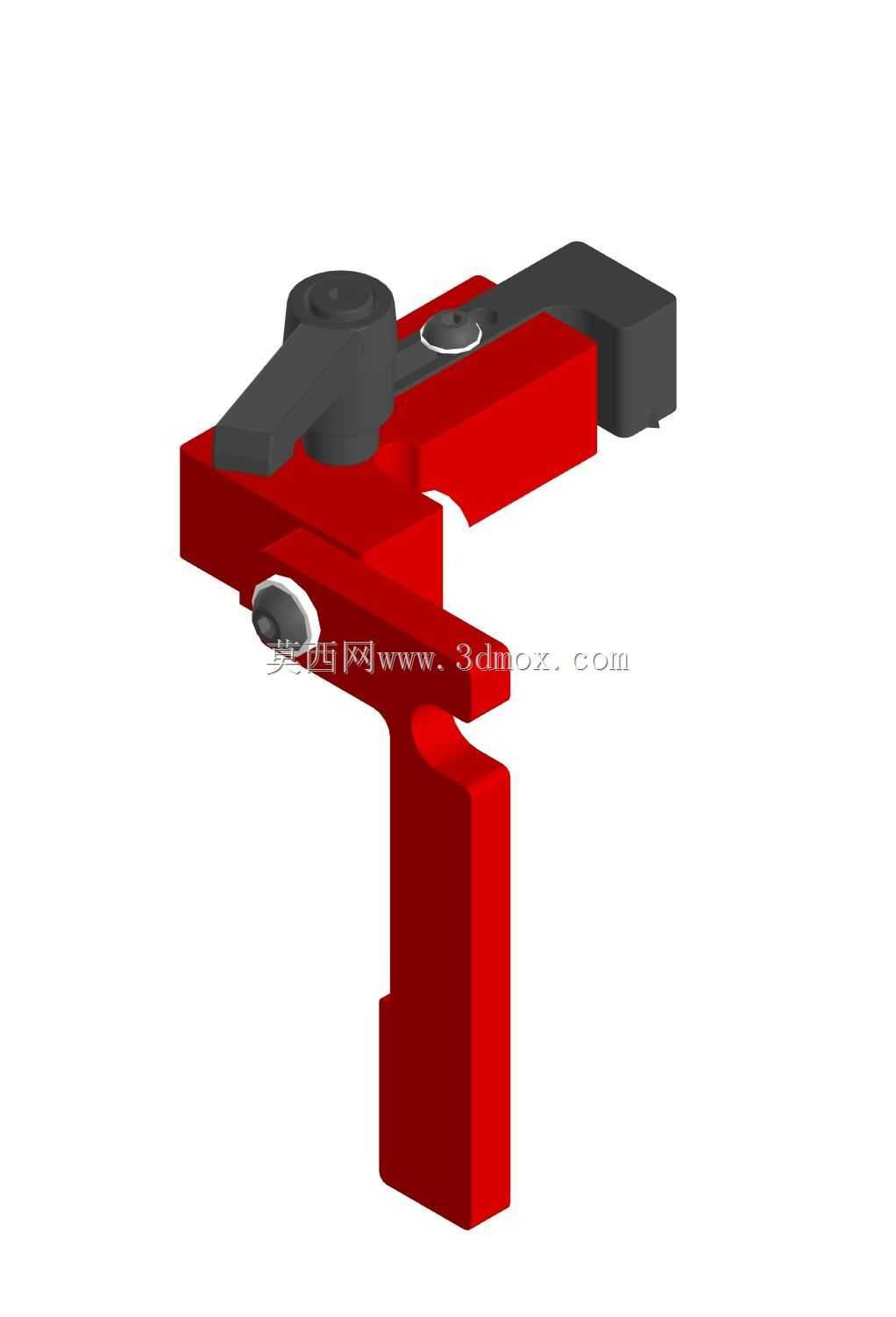

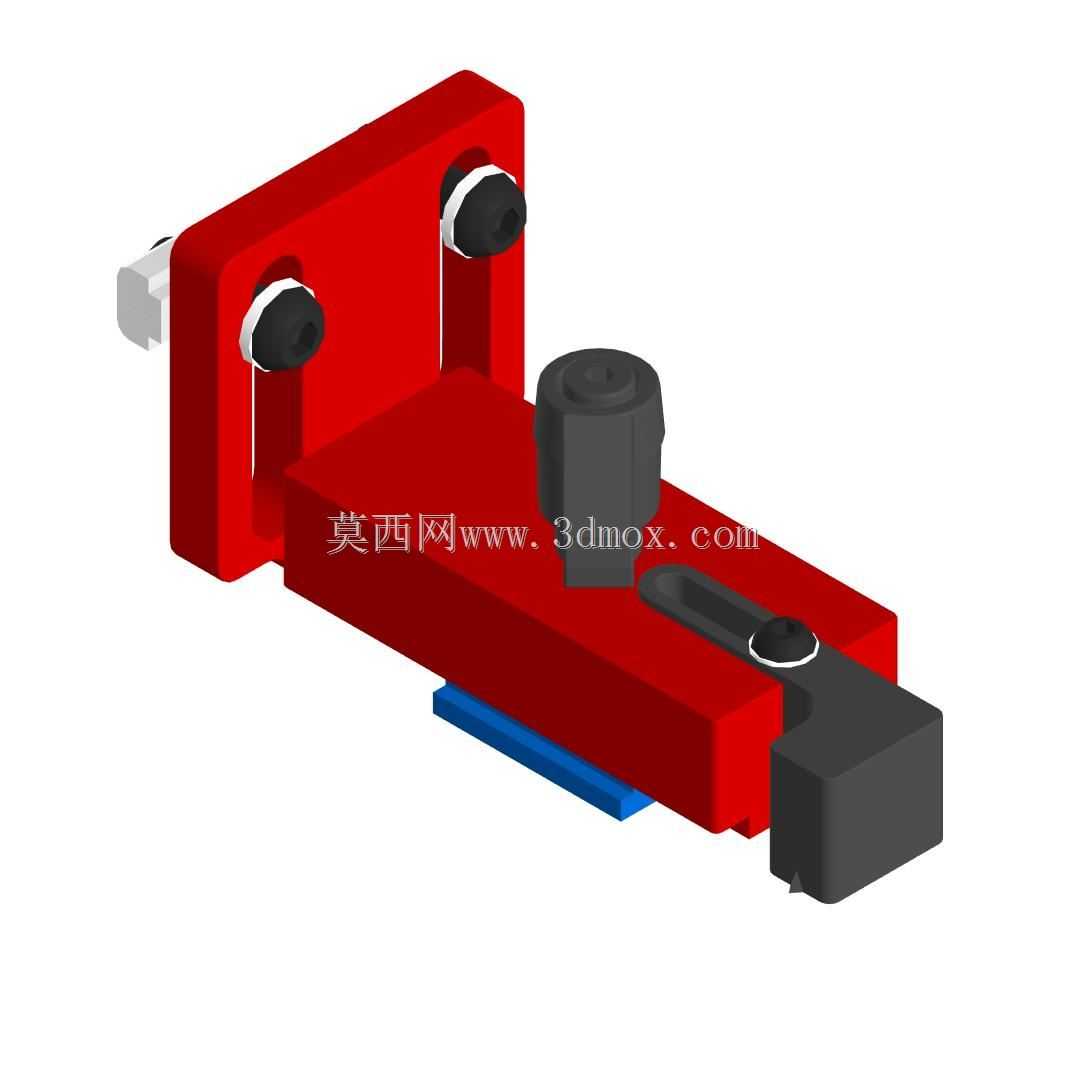

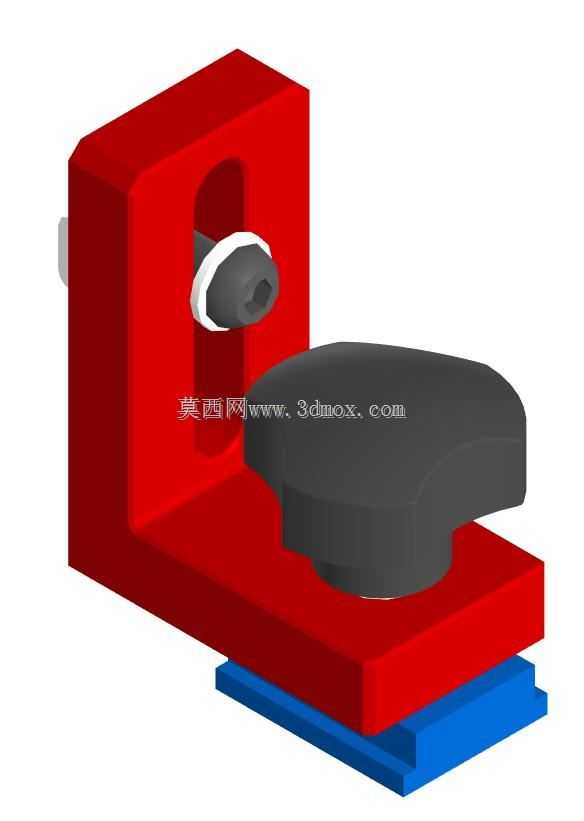

　　在木工开料、裁板、仿形铣削这类常规加工作业场景里，工作台面的T型铝型材轨道是最常用的工件定位基准载体，常规的台钳、快速夹往往只能适配固定工位的装夹，遇到长料、异形件需要沿轨道灵活调整定位位置的工况时，侧装式止动夹具的适配性优势就会完全体现出来。这套侧止动装置采用挂扣式结构卡接在T型轨道的侧槽内，不需要额外在台面上打孔攻丝，松开锁紧手柄即可沿轨道全长滑动调整位置，扳下偏心手柄就能通过内部的压紧块抵紧轨道侧壁实现瞬时锁止，整个调整过程不需要借助额外扳手工具，单手握持即可完成工位切换，适配小批量多品种木工加工时频繁调整定位基准的作业节奏。从结构设计逻辑来看，夹具主体采用L型受力结构，竖直段完全贴合轨道外侧立面，

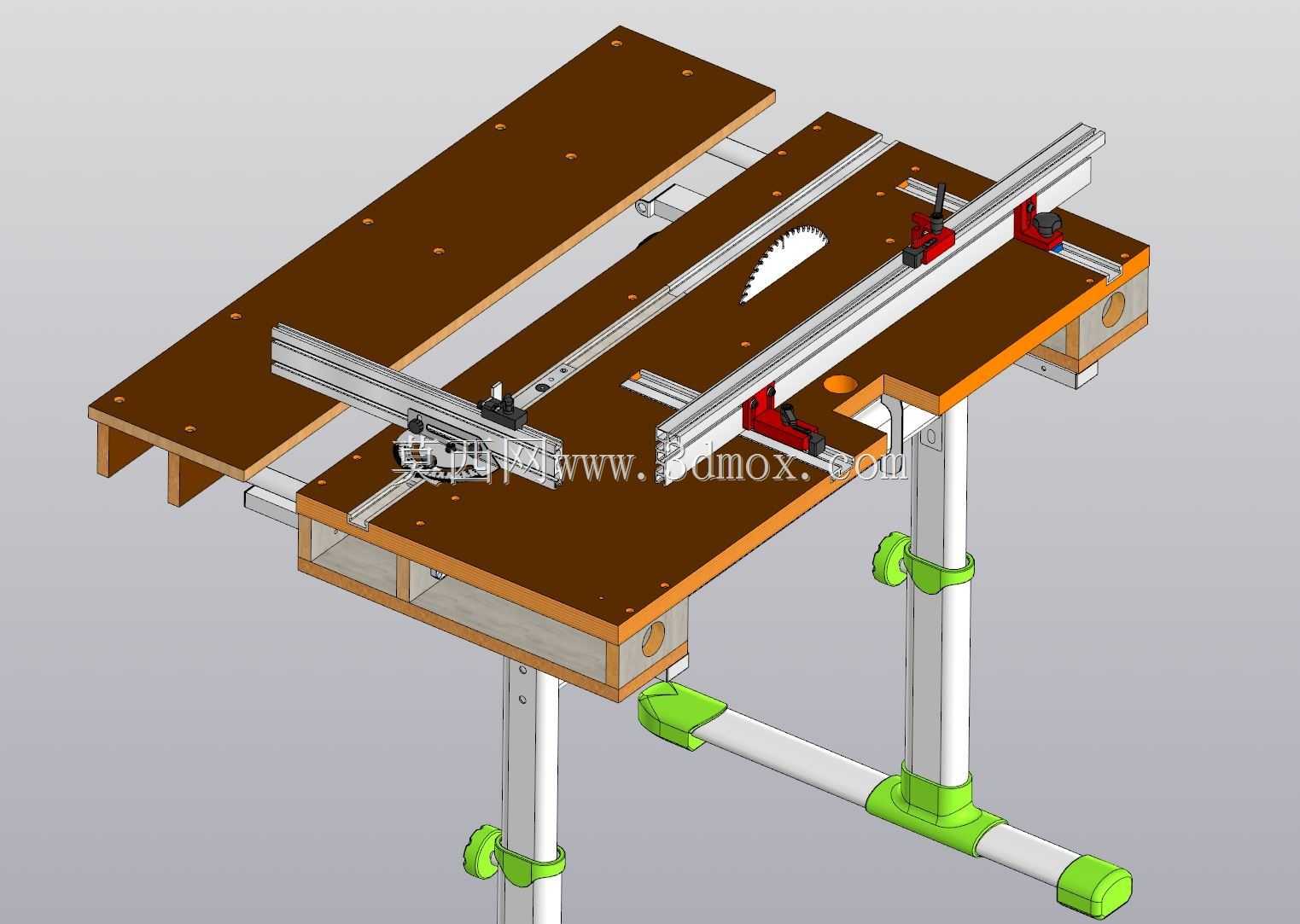

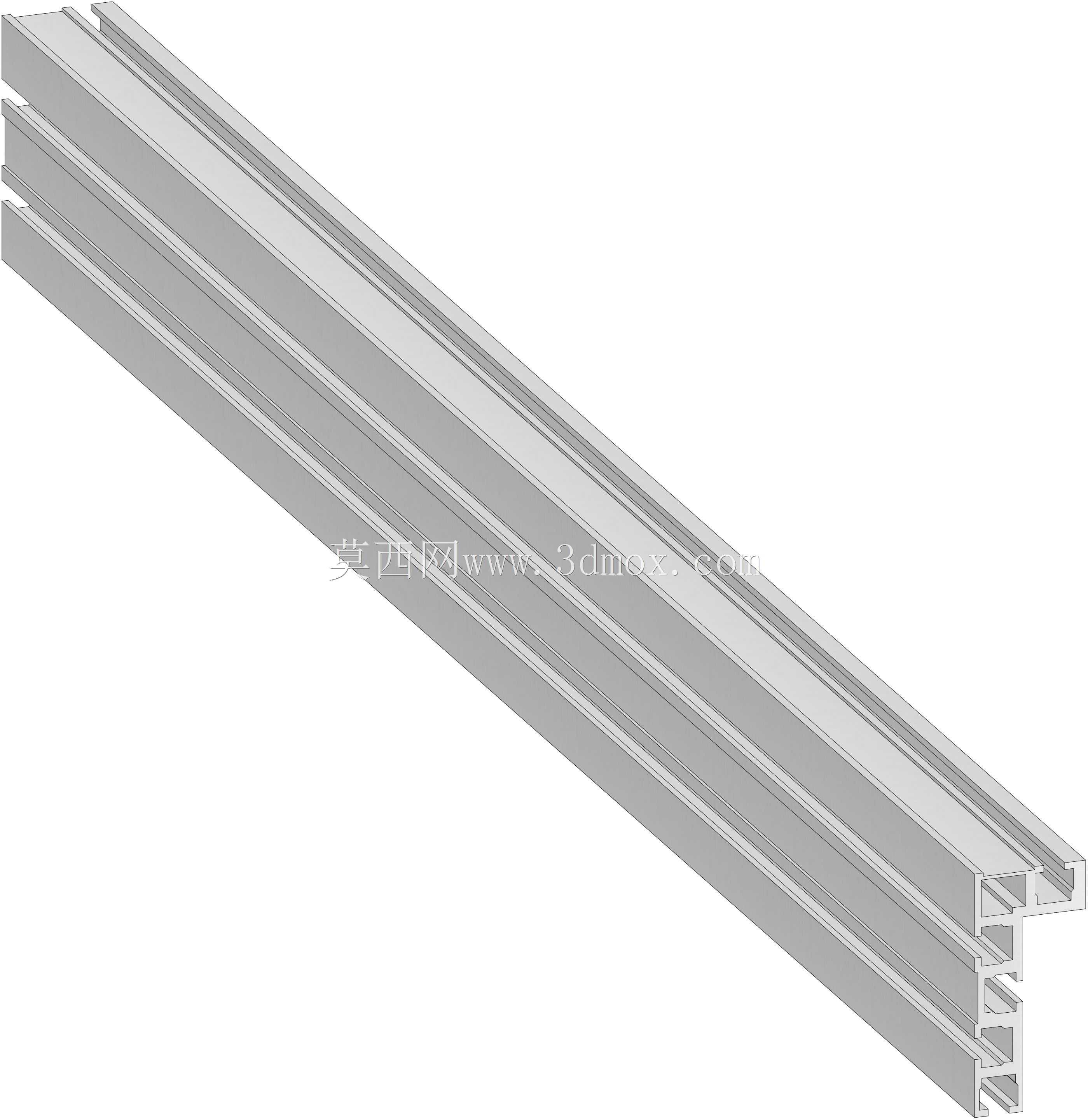

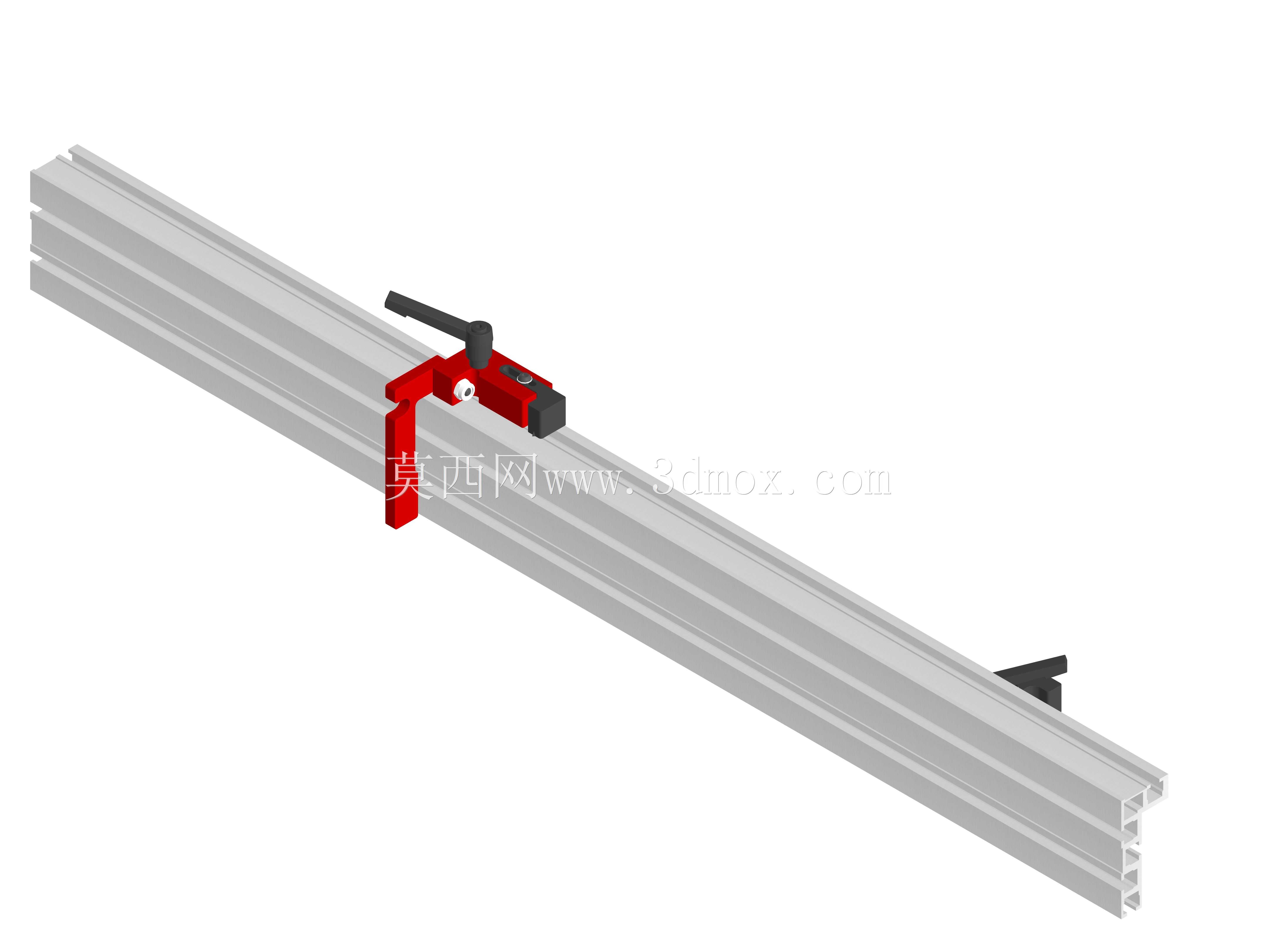

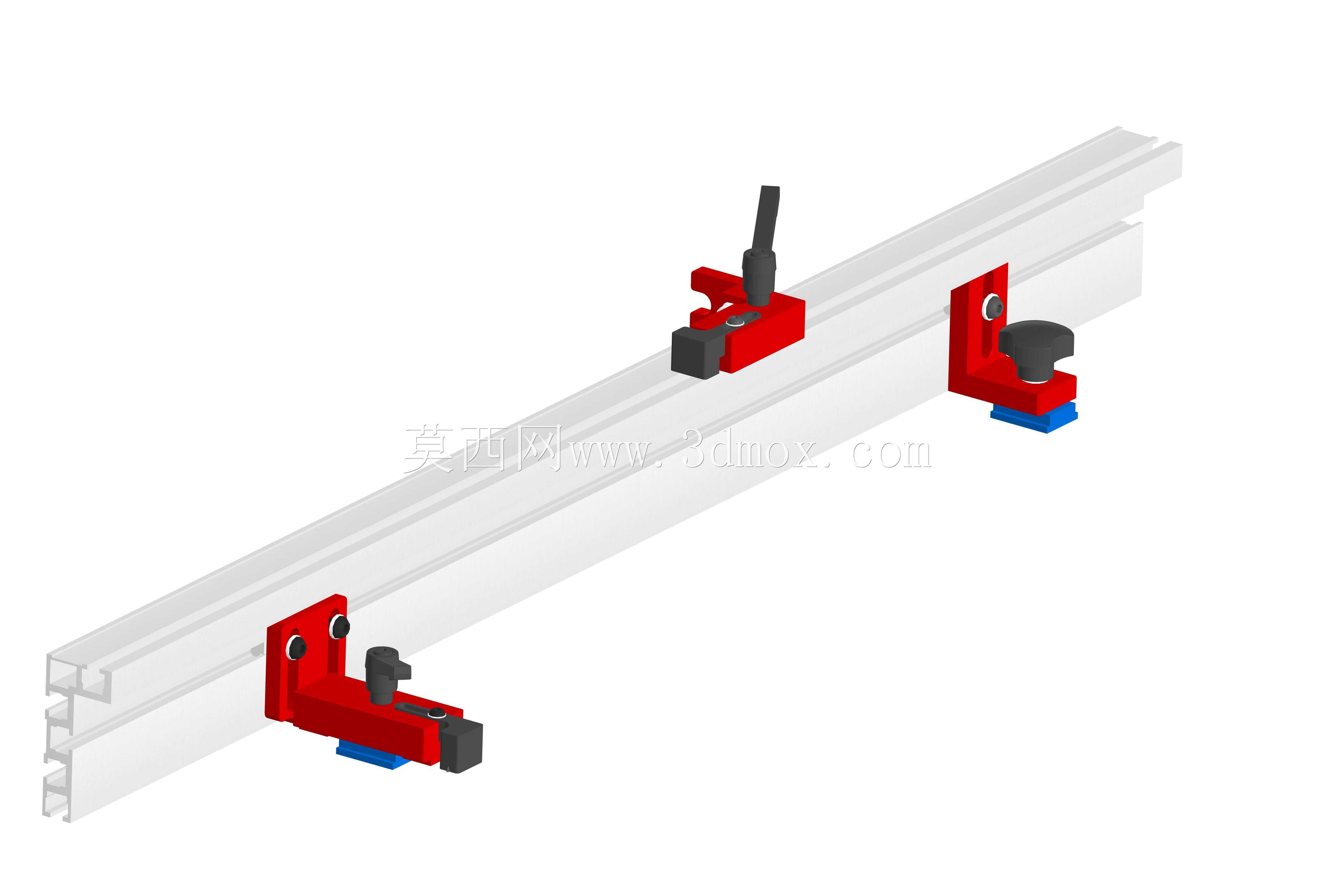

　　水平压爪延伸至轨道上方的装夹区域，锁止时的反作用力直接通过竖直段传递到轨道本体，不会出现普通夹装结构受力后翘头、偏移的问题。配套的轨道采用75x35截面的工业铝型材，型材槽口尺寸符合通用T型槽装夹标准，单根轨道有效使用长度可达800mm，可根据工作台实际尺寸拼接延长，夹具在轨道上滑动时不会与台面上铺设的防滑垫、靠山条产生干涉，安装时只需要将轨道通过沉头螺栓固定在工作台侧边的安装梁上即可，不需要对原有工作台结构做破坏性改造。这套止动装置同时兼容C型、E型、D型等不同结构的止动端头，可根据工件的端面形状更换对应的抵接块，比如加工方形木料时换平端面抵块，加工圆棒料时换V型抵块，加工带斜面的异形构件时换角度可调抵块，

　　不需要更换整套夹具就能适配不同的装夹需求。实际使用中，这套装置除了作为工件定位止挡使用，还可以配合推料器作为行程限位块使用，控制推台锯、带锯的进给行程，避免锯切超程，也可以在镂铣作业时作为靠山的快速锁止件，替代传统的螺栓锁紧结构，大幅降低工位调整的辅助时间。夹具的锁紧手柄采用偏心凸轮结构，锁止行程经过精准计算，扳动角度控制在120度以内即可达到额定锁紧力，不会出现手柄转动过度导致卡死、或者锁止力不足导致工件移位的问题，所有与轨道接触的压紧面都镶嵌了尼龙防滑垫，既可以增大锁止摩擦力，又不会刮伤铝型材轨道的阳极氧化表面，延长轨道的使用寿命。
