DIN471标准轴用外卡簧结构设计

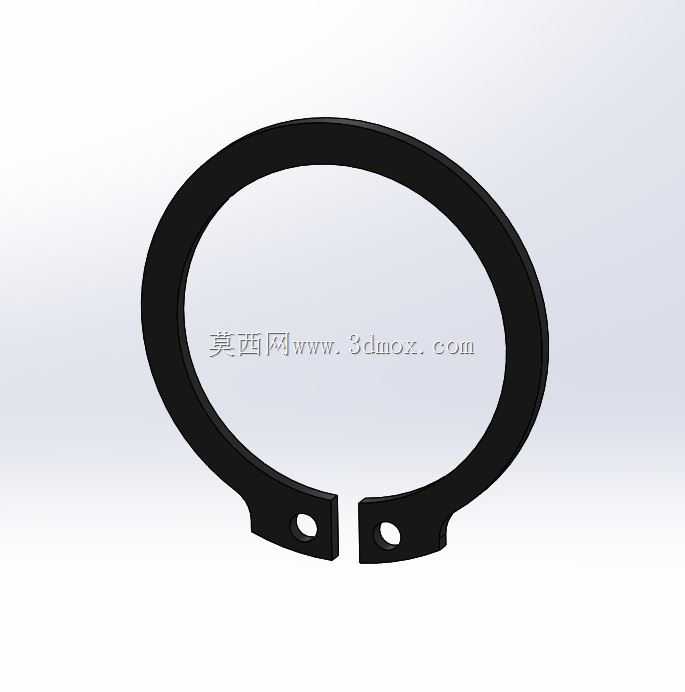

　　在机床主轴、传动辊轴、液压阀芯等各类旋转或滑移轴类组件的装配场景中，轴端零件的轴向限位始终是结构设计里不可忽视的基础环节，这类限位结构不需要承担大载荷的冲击，却要在长期运行中保持可靠的卡位，避免轴承、齿轮、轴套等配套零件出现轴向窜动，影响整套传动机构的运行精度。本次设计的外卡簧属于轴用弹性挡圈范畴，对应DIN471标准的规格体系，适配公称直径300的大尺寸轴段安装使用，整体采用开口式弹性环形结构，依靠自身的弹性形变完成安装与卡位。从结构细节来看，挡圈的环形主体截面为矩形，开口处对称设置两个带安装孔的凸耳，安装时可以使用卡簧钳插入两个凸耳的孔位，撑开挡圈使内孔尺寸略大于轴径，即可顺利滑入轴上预先加工的对应卡簧槽内，

　　撤去外力后挡圈依靠自身弹性回缩，内圈卡入卡槽，外圈凸出于轴表面形成限位挡边，刚好挡住轴上配套零件的端面，实现轴向位置的固定。设计过程中重点考量了大尺寸挡圈的弹性形变冗余量，避免安装时撑开幅度过大造成材料屈服断裂，同时控制环形截面的厚度尺寸，匹配标准卡簧槽的深度与宽度参数，保证安装后挡圈不会从槽内脱出，凸耳的位置做了圆弧过渡处理，减少应力集中点，提升反复拆装后的结构耐用性。这类外卡簧相比轴端挡板、圆螺母锁紧等限位方式，占用的轴向空间极小，不需要在轴端加工螺纹或者预留螺钉安装位置，能够有效缩短轴段的设计长度，让整体结构更紧凑，在CA6140这类普通车床的主轴箱、进给箱内部的传动轴装配中应用十分广泛，不管是对深沟球轴承的内圈定位，

　　还是滑移齿轮的轴向行程限位，都能通过对应规格的卡簧实现可靠固定。设计时也充分考虑了安装边界条件，挡圈安装后凸出于轴表面的高度经过严格核算，既保证足够的限位接触面积，又不会和相邻的转动零件发生运动干涉，开口处的间隙尺寸控制在合理范围，确保挡圈卡入卡槽后开口不会完全闭合，保留足够的弹性张紧力，长期受轴向推力作用时也不会出现松脱移位的问题。
