带挂载犁具三点悬挂农用轮式拖拉机

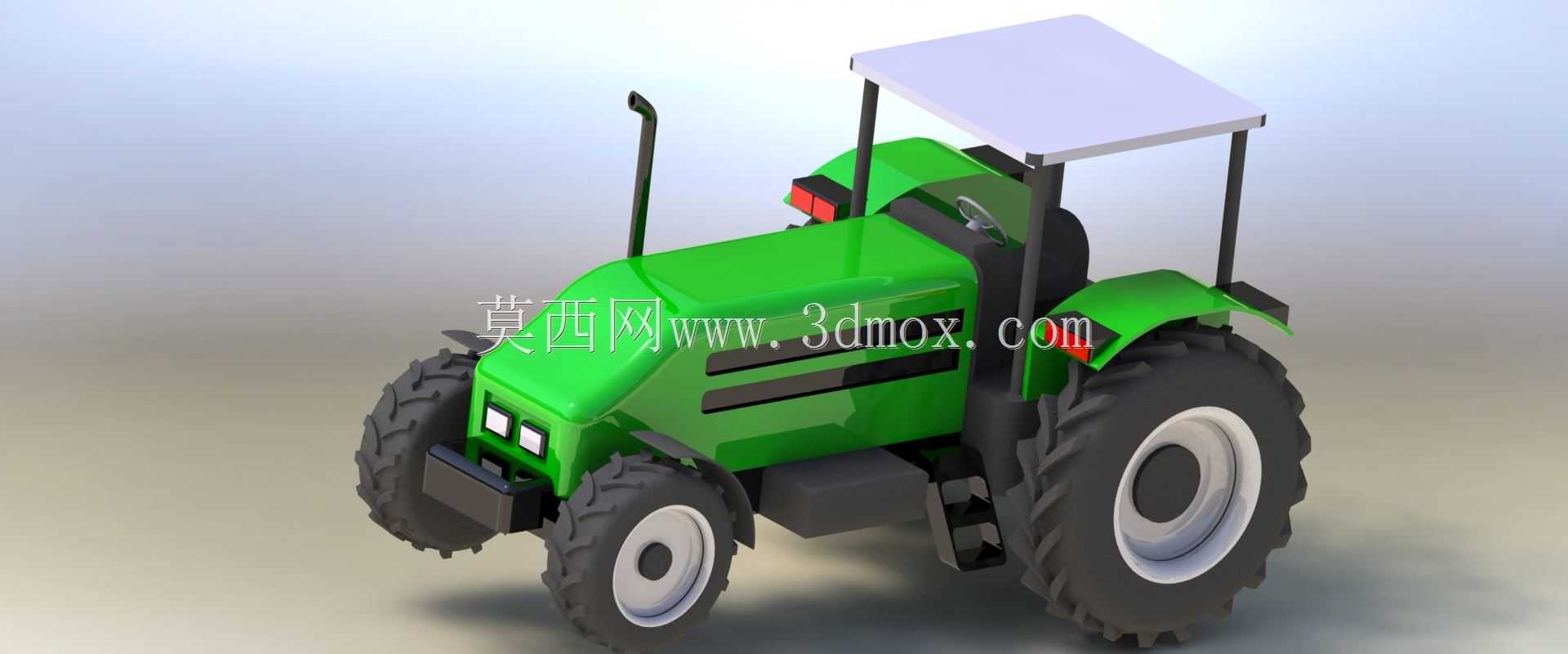

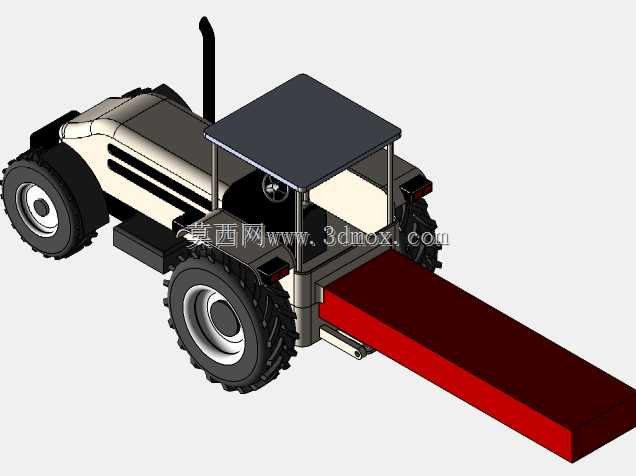

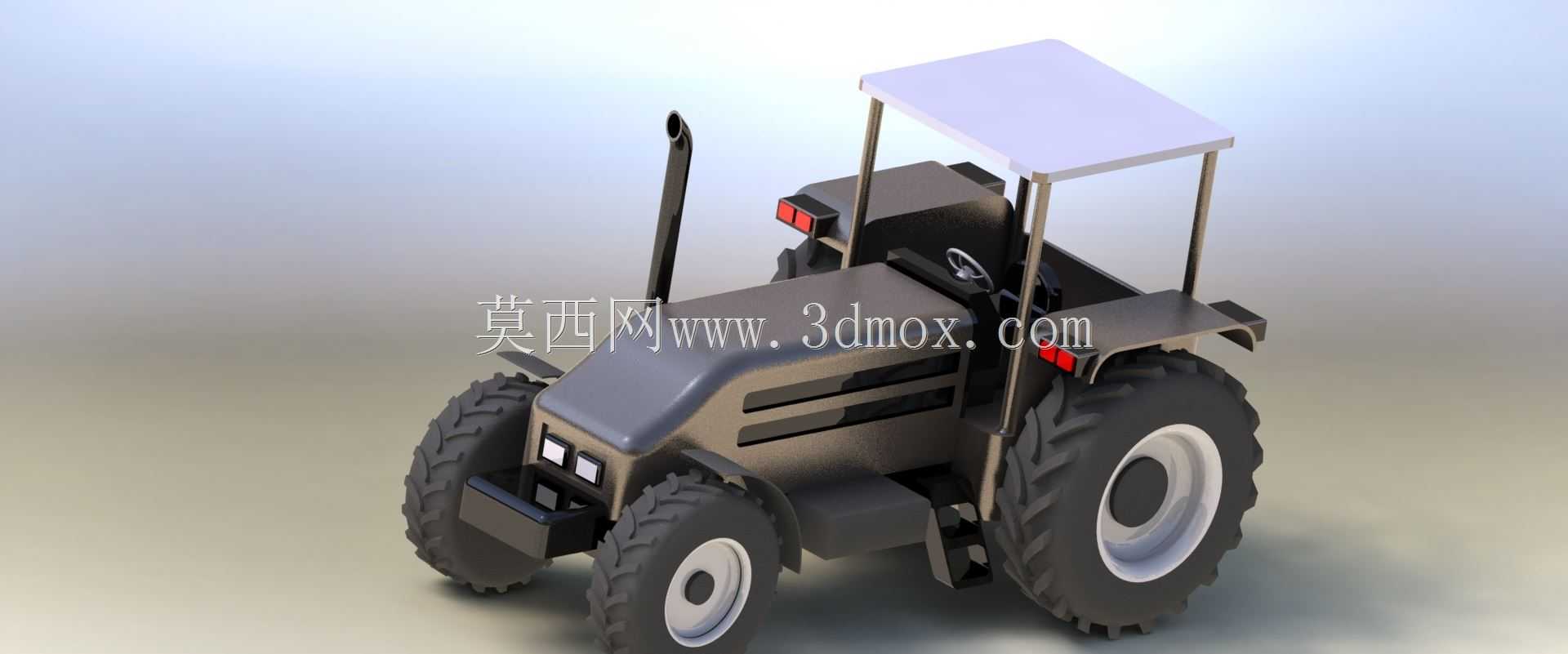

　　这款带挂载犁具的三点悬挂轮式拖拉机三维模型，完整还原了农用作业场景下整机与挂载农具的装配关系，可直接用于农田作业设备的结构校核、作业工况模拟环节。从实际应用场景来看，这类机型主要适配旱田耕地、播前整地作业，三点悬挂结构作为农机通用挂载接口，可兼容犁、耙、播种机等多种农具，模型中挂载的长型犁具对应深耕作业工况，能直观呈现作业时机身与农具的受力传递路径。设计过程中优先考虑了农田非硬化路面的通过性，轮胎采用大深花纹农用胎结构，轮距匹配国内主流垄作农田的垄宽尺寸，避免作业时压苗；驾驶舱的遮阳棚采用框架式结构，在保证遮阳防护功能的同时控制整机重量，排气管布置在机身左侧远离驾驶位的区域，减少作业时尾气对操作人员的影响。

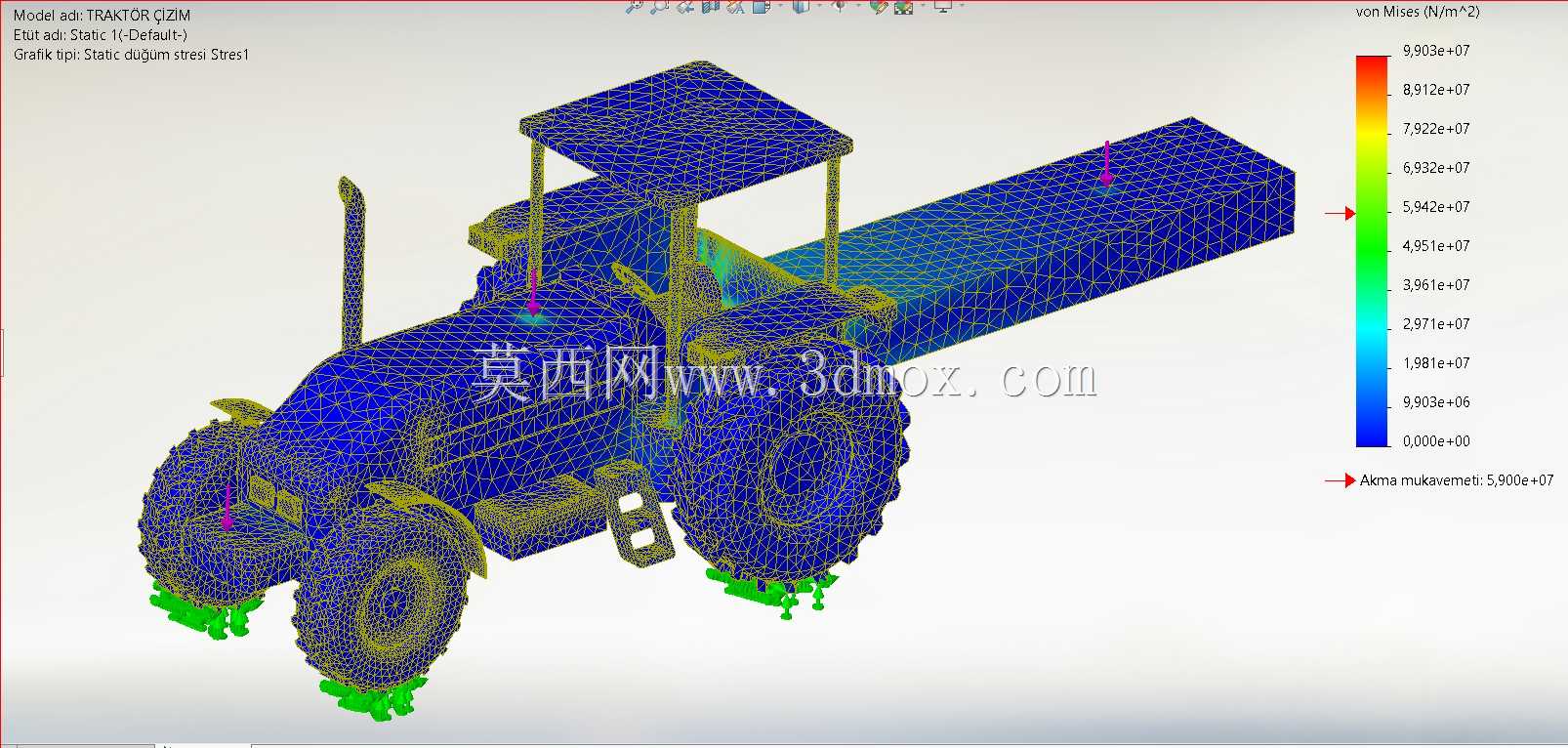

　　机身前部预留了前配重安装位，可根据挂载农具的重量调整配重块数量，避免深耕作业时机头翘起；三点悬挂机构的铰接点位置经过反复校核，保证农具升降过程中不会与后轮、机身侧踏板发生运动干涉，挂载犁具的作业深度调节范围覆盖常规耕地15到30厘米的农艺要求，犁体曲面按照熟地耕作的翻土需求设计，作业时可将表层土翻埋至下层，同时破碎土块。从安装边界来看，整机长度包含挂载犁具后适配南方小块农田的转弯半径要求，机身宽度不超过常规农用车道的通行限值，可直接通过乡村机耕道转运；后轮的轮边减速结构与后桥壳体的连接尺寸完全匹配现有量产配件的装配公差，方便后续维护更换。模型附带的静力学分析网格划分结果，清晰呈现了满载深耕工况下机身大梁、悬挂铰接点、

　　轮胎接地位置的应力分布，绿色标识区域为约束固定位置，对应轮胎与地面的接触支撑，应力色阶从蓝到红对应应力值从低到高，可直观看到应力集中区域主要分布在悬挂机构与机身的连接座、后桥承载位置，为后续结构优化提供了明确的参考方向，比如在连接座位置增加加强筋、调整大梁板材厚度来分散集中应力，避免长期作业出现结构开裂。
