40-60马力拖拉机前置装载铲工作装置

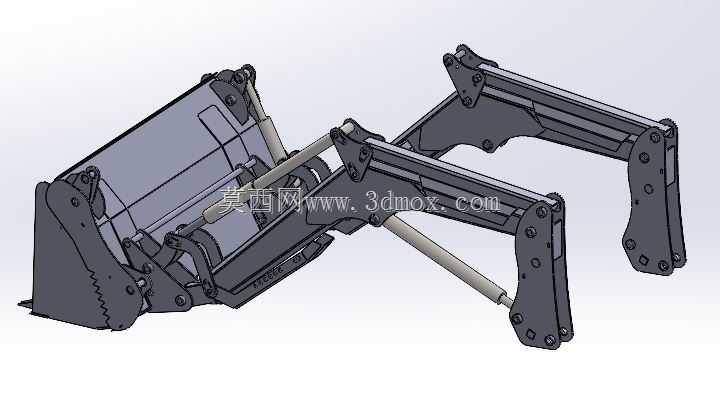

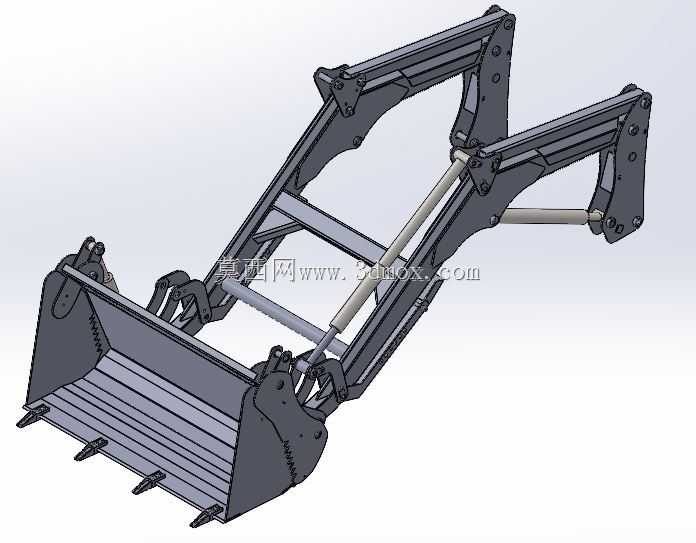

　　这套前置装载工作装置主要适配40-60马力段轮式拖拉机，作为农用动力机械的前端作业属具，可完成散料装卸、厩肥转运、场地平整、短距离土方转移等多种农牧场、小型工程场景作业，替代人工完成重体力物料搬运工作，大幅提升小马力拖拉机的作业适用范围。整套装置采用平行举升的双摇臂结构设计，左右两组装载臂通过中部横梁刚性连接，保证举升过程中结构整体抗扭刚度，避免偏载工况下臂架出现形变偏移；摇臂与铲斗、摇臂与车架连接铰点均采用销轴铰接结构，配合自润滑衬套可降低日常维护频次，适配户外多尘作业环境的使用需求。铲斗部分采用带斗齿的通用型装载斗结构，斗唇采用加厚耐磨板材焊接，斗齿通过螺栓固定在斗唇位置，磨损后可单独更换，无需整体更换铲斗，降低使用成本；

　　斗背设置加强筋板，保证铲掘工况下斗体不会出现变形，斗容匹配对应马力段拖拉机的液压输出能力与整机配重，避免出现翘头、液压系统过载的问题。液压执行元件包含两组举升油缸与一组转斗油缸，举升油缸对称布置在左右摇臂内侧，直接驱动摇臂完成举升、下降动作，转斗油缸布置在摇臂中部横梁位置，通过连杆机构驱动铲斗完成收斗、卸料动作，连杆机构的传动比经过匹配，保证举升过程中铲斗角度保持相对稳定，减少物料撒漏。设计过程中重点校核了安装边界尺寸，装置与拖拉机前端的连接点匹配该马力段拖拉机通用的前配重安装位，无需对拖拉机底盘进行额外打孔改装，安装时可直接替换原有前配重支架，不会干涉拖拉机前轮转向行程，也不会遮挡原有前大灯位置；

　　举升最高位置时铲斗下沿距离地面高度满足3米卸料高度要求，可适配常规农用运输车的货厢高度，最低落地位置时铲斗斗齿可贴合地面，保证铲掘作业时能完整切入料堆，不会残留余料。摇臂的截面采用箱型焊接结构，在保证结构强度的前提下尽可能降低自重，避免前端负载过大导致拖拉机转向过重；所有液压管路沿摇臂内侧布置，通过管卡固定，避免作业过程中管路被物料剐蹭破损，管路接头采用标准液压接头，方便后期维护更换。
