FRC赛事竞技作业机器人结构设计

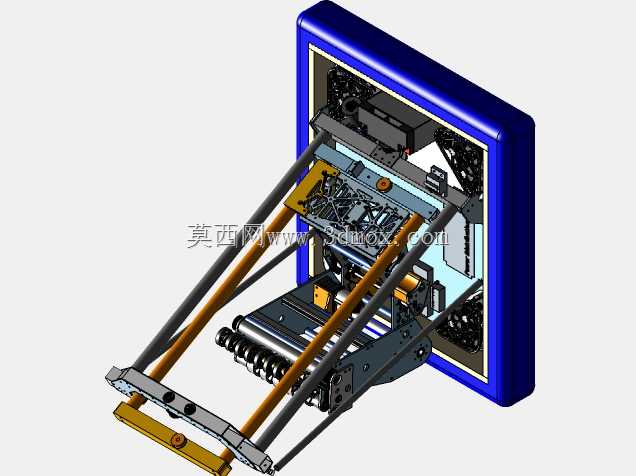

　　从结构设计视角拆解这套竞技类机器人的三维方案，首先要明确其核心应用场景是青少年机器人对抗赛事的场地作业环节，这类赛事对设备的快速响应、结构抗冲击性、作业执行精度都有极高要求，整套结构的设计逻辑完全围绕赛事规则下的任务目标搭建。先看整体安装边界，整套设备采用外框式承载主体，蓝色边框为高强度铝型材拼接的主承载框架，框架内部预留了驱动模块、控制模块、能源模块的安装腔体，所有内部元器件的安装位都做了限位卡槽设计，避免高速移动、碰撞过程中出现元器件移位的问题，框架的外部尺寸完全匹配赛事规则的入场尺寸校验要求，长宽高的边界都预留了安全余量，不会出现超规无法入场的问题。前端的伸缩作业臂是这套结构的核心功能部件，

　　采用双平行四边形连杆结构搭配两根高强度导向光轴，保证伸缩过程中作业端始终保持水平姿态，不会因为臂架伸出长度变化出现作业端倾斜，影响物料拾取、投放的精度，臂架的驱动采用直线传动结构，传动路径做了密封防护设计，避免场地内的碎屑、杂物进入传动副造成卡滞。作业臂最前端的执行端采用滚轴式拾取机构，多组平行排布的柔性滚轴可以快速完成场地内不同规格物料的卷取、输送，滚轴的安装座做了浮动缓冲设计，和场地硬质表面接触时可以自适应调整角度，不会因为硬接触造成机构损坏。整套设备的行走轮组隐藏在主框架底部，轮组的安装支架做了避震结构设计，可以适应场地内的起伏路面、坡道以及障碍区域，保证移动过程中整机的稳定性，不会因为路面颠簸造成内部接线松动、

　　传感器检测精度下降。设计过程中对所有受力节点都做了应力校核，主框架的拼接位置采用角件加固+螺栓锁紧的双重固定方式，臂架和主框架的铰接位置选用了高负载的带座轴承，降低反复伸缩动作带来的铰接点磨损，整套结构的模块化拆分设计也很合理，各个功能模块都可以单独拆卸维护，赛事现场出现故障时可以快速更换备件，不需要拆解整机结构。所有走线都在框架内部的走线槽内排布，避免外部走线被其他参赛设备剐蹭造成线路断裂，控制模块的安装位特意设置在框架中部的防撞区域，周围有结构件做防护，降低碰撞造成控制板损坏的概率。
