FRC461赛事竞技机器人结构设计方案

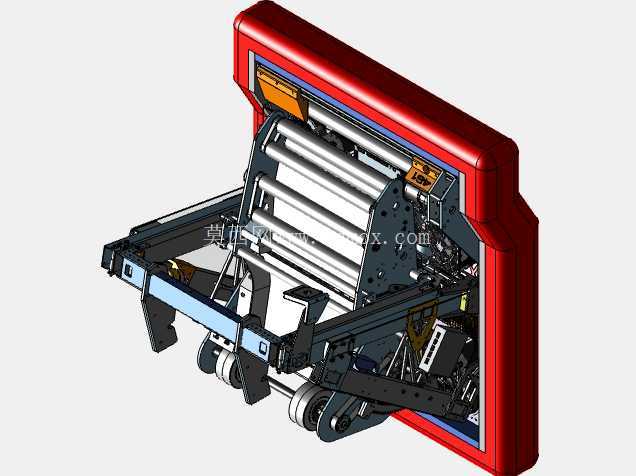

　　该款竞技机器人的结构设计围绕FRC赛事的对抗场景展开，所有机构布局均服务于赛事过程中的取件、输送、抬升、发射全流程动作需求，整体框架采用弧形机架作为主承载结构，相比传统直角机架，弧形轮廓在对抗碰撞中可分散侧向冲击力，降低框架变形风险，同时为前端作业机构预留更大的动作避让空间。保险杠下方设置的进气口并非常规散热结构，而是为发射机构的气动回路提供稳定进气通道，进气口朝向斜下方，可避免赛事场地内的碎屑、浮尘随气流进入气路，减少气阀堵塞的故障概率，进气通道内部设置有导流筋，可将进入的气流均匀分配至不同气动支路，保证各执行元件的气压稳定性。

　　中部的放大器输送机采用多组平行滚轴排布，滚轴表面做滚花处理提升摩擦力，滚轴间距经过反复校核，可适配赛事指定规格的竞赛物料，输送过程中不会出现卡滞、打滑问题，输送机两侧设置有可调式挡边，可根据物料的实际尺寸微调挡边间距，适配不同批次物料的尺寸公差，输送机的驱动采用侧置同步带传动，将驱动电机布置在机架内侧，避免对抗过程中碰撞损坏驱动元件。贯通式升降机布置在输送机与发射机构之间，采用双导轨导向结构，升降滑台的行程覆盖从输送机接料位到发射器进料位的全高度区间，升降驱动采用滚珠丝杠传动，传动精度可控制在0.5mm以内，保证物料输送过程中的位置准确性，滑台两侧设置有缓冲限位块，在升降行程的上下极限位置可吸收冲击，避免硬碰撞损坏传动部件。

　　上下滚轮发射器是核心作业机构，采用上下对置的滚轮组作为发射动力源，滚轮采用包胶材质，既可以提供足够的摩擦力带动物料加速，又可以避免刚性接触损坏物料表面，滚轮的间距可通过偏心轴结构快速调节，适配不同直径的发射物料，发射器的枢轴结构可实现一定角度的俯仰调节，调节范围覆盖赛事常用的发射角度区间，枢轴部位采用自润滑轴承，无需频繁加注润滑脂即可保证转动顺畅，适应赛事高强度的连续作业需求。底盘部分采用多组轮组布局，轮组的安装位置经过重心校核，保证机器人在急停、转向、碰撞过程中不会出现侧翻，轮组的悬挂结构采用小行程弹性连接，可吸收场地不平带来的振动，保证上部作业机构的动作稳定性。

　　整体布线全部走机架内部的线槽，所有线缆均做防拖拽处理，避免运动过程中线缆被拉扯断裂，电气元件的安装位置均避开运动机构的行程范围，同时预留有足够的检修空间，可在赛事间隙快速更换故障元件。各机构的安装边界经过严格校核，所有运动部件在全行程动作过程中不会出现干涉，机架的焊接部位均做加强筋处理，关键受力部位的板材厚度经过受力仿真验证，可承受对抗过程中的常规冲击载荷，整体重量控制在赛事规则要求的范围内，不会出现超重问题。
